Аксиальные фитинги (надвижные фитинги) VALTEC предназначены для создания неразъемных соединений труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PE-RT размерной серии S3,2 (SDR 7,4) по ГОСТ 32415-2013 в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Максимальное рабочее давление – 16 бар, максимальная рабочая температура – 95 °С, средний срок службы соединителей – 50 лет.

Аксиальные фитинги VALTEC надежны и просты. Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Аксиальные фитинги серии VT.400.BG оснащаются универсальной надвижной гильзой, их можно монтировать как ручным (VT.1240.FT), так и электрическим (44067-51 или 48348-51) инструментом.

    Преимущества аксиальных фитингов VALTEC:
  • быстрый, легкий и надежный монтаж;
  • не заужают диаметр присоединяемых трубопроводов;
  • материал трубы и является уплотнителем;
  • соединение можно сразу нагружать давлением;
  • возможность замоноличивания соединений.

Источник

Пресс-фитинги

VTc.712.N

VTc.712.NE

VTm.201.N

VTm.202.N

VTm.203.N

VTm.222.N

VTm.224.N

VTm.231.N

VTm.232.N

VTm.233.I

VTm.233.N

VTm.234.N

VTm.241.N

VTm.251.N

VTm.252.N

VTm.253.I

VTm.253.N

VTm.254.N

VTm.254H.N

VTm.255.N

VTm.263.N

VTm.281.N

VTm.281.P

VTm.282.N

VTm.290.N

Пресс-фитинги VALTEC обеспечивают соединение металлопластиковых труб на основе полиэтилена – сшитого (PEX), термоустойчивого (PE-RT), немодифицированного (PE), а также PEX-труб при монтаже систем водоснабжения, отопления, технологических трубопроводов, транспортирующих среды, неагрессивные к используемым материалам. Согласовано также использование данных соединителей для монтажа медных труб в пластиковой оболочке Q-tec.
Фитинги VALTEC серии VTm.200 отличаются повышенной пропускной способностью, наличием гидравлических таблиц для каждого типоразмера и отсутствием остаточных напряжений в пресс-гильзе.
Корпусы фитингов изготовлены горячим штампованием из латуни марки CW617N, никелированы, пресс-гильза – из нержавеющей стали AISI 304, уплотнительные кольца – из EPDM, фиксатор, исполняющий также роль диэлектрической прокладки, – из нейлона.
Монтаж соединений осуществляется пресс-инструментом с насадкой стандарта ТН, наиболее применяемого в отечественной практике.
Ассортимент предлагаемых фитингов обеспечивает монтаж металлопластиковых и PEX-труб размером 16х2,0, 20х2,0, 26х3,0, 32х3,0, 40х3,5 мм. Изделия предназначены для систем с рабочей температурой не выше 115 °С; номинальное давление – 25 бар.

Конструкция пресс-фитинга VALTEC: 1– корпус (латунь CW617N); 2 – обойма (полиэтилен PE-HD); 3 – гильза (нержавеющая сталь AISI 304); 4 – уплотнительные кольца (EPDM Sh70).

© 2020 VALTEC
Все права защищены.

МОСКВА
108852, Москва, г. Щербинка, ул. Железнодорожная, д. 32, стр. 1
тел.: (495) 228-30-30

САНКТ-ПЕТЕРБУРГ
192019, Санкт-Петербург, ул. Профессора Качалова, 11
тел.: (812) 324-77-50

САМАРА
443031, г. Самара, 9 просека, 2-й проезд, д. 16 «А»
тел.: (846) 269-64-54

КРАСНОДАР
350001, Краснодар, ул. Ставропольская, д. 212, 3 этаж
тел.: (861) 214-98-92, 214-98-93,
214-98-94

ЕКАТЕРИНБУРГ
620016, Екатеринбург, ул. Академика Вонсовского, 1А
тел.: (343) 278-24-90

Источник

Фитинги Valtec для труб из сшитого полиэтилена: отличное решение для любых инженерных коммуникаций

К инженерным коммуникациям предъявляются повышенные требования по надежности и качеству используемых материалов. В том случае, если для прокладывания систем отопления, водоснабжения, а также для устройства теплых водяных полов и других коммуникаций использовать трубы и фитинги для сшитого полиэтилена Valtec, о проблемах протечек и быстром износе сетей можно не беспокоиться.

Виды и особенности применения фитингов Valtec для соединения труб из сшитого полиэтилена

Под торговой маркой Valtec выпускается большой ассортимент фитингов нескольких видов, которые могут использоваться для монтажа трубопроводов из стали, меди, металлопластика и других материалов. Применяются они и для соединения труб из сшитого полиэтилена, изделий, обладающих высокими эксплуатационными и гигиеническими характеристиками, что позволяет их использование в трубопроводах различного назначения, в том числе и предназначенных для подачи питьевой воды.

Для соединения труб из сшитого полиэтилена могут использоваться фитинги:

Наиболее просты в монтаже обжимные изделия, при этом они обеспечивают надежное соединение труб и могут использоваться также и для подсоединения сантехнических приборов. Не требуют применения специальных уплотнительных материалов, а герметизация обеспечивается специальными кольцами, для изготовления которых используется резина из синтетического каучука марки EPDM и PTFE (этот вид материала применяется для диэлектрических прокладок).

При выборе фитингов для труб нужно учитывать, что обжимные изделия и пресс-фитинги, хоть и обеспечивают высокую надежность соединений, являются неразъемными. Поэтому в некоторых случаях без использования резьбовых фитингов не обойтись. Они также способны обеспечить герметичность соединений, которая гарантируется наличием специальных насечек на резьбе, благодаря которым, материал, используемый в качестве уплотнителя (ФУМ-ленты, льна, пакли), имеет отличное прилегание. Также этот вид фитингов снабжен уплотнительными кольцами из синтетической резины, отличающейся высокой стойкостью к износу и эластичностью.

Читайте также:  Фитинги для пневматики камоцци

Технические особенности и преимущества фитингов Valtec для труб из сшитого полиэтилена

Для производства фитингов Valtec, используемых для соединения труб из сшитого полиэтилена, используется латунный сплав марки CW617N (по европейской классификации –марки EN12165). Непосредственно, изготовление корпусов деталей производится методом горячей штамповки, что обеспечивает изделиям повышенную прочность и высокие антикоррозийные качества. Дополнительно, в качестве защиты, корпуса фитингов могут покрываться хромированным или никелированным напылением.

Фитинги предназначены для эксплуатации в различных системах и могут использоваться при температуре транспортируемой жидкости до 115 °C и рабочем давлении до 25 атм. Но следует учитывать, что эти параметры являются предельными, кроме того, эти данные зависят от модели и вида изделий и могут существенно отличаться друг от друга. Поэтому, при выборе соединительных элементов для трубопроводов, этот фактор следует обязательно принимать во внимание.

Несмотря на то что рынок фитингов для труб из сшитого полиэтилена достаточно широк и на нем представлены изделия многих торговых марок, имеются веские причины, для того чтобы отдать предпочтение продукции Valtec и это:

  • высокая прочность изделий;
  • износостойкость и большой эксплуатационный ресурс;
  • отличная пропускная способность;
  • высокая надежность получаемых соединений;
  • отсутствие коррозии;
  • термостойкость;
  • привлекательная и доступная цена изделий;
  • большой ассортимент продукции, позволяющий производить монтаж коммуникаций любой сложности.

При выборе фитингов, а также и трубной продукции, мы рекомендуем воспользоваться консультативной помощью наших специалистов – они помогут правильно выбрать изделия и рассчитать их необходимое количество, с учетом конструктивных и эксплуатационных особенностей трубопровода. А в том случае, если требуется проведение работ по прокладке инженерных коммуникаций, мы предлагаем обратиться к нашим опытным мастерам.

Источник

Обжимные фитинги

VT.4410.NE

VT.4410.NVE

VT.4420.NE

VT.4420.NVE

VT.4430.NVE

VTc.709.N

VTc.710.N

VTc.711.N

VTm.301.N

VTm.302.N

VTm.303.N

VTm.322.N

VTm.331.N

VTm.332.N

VTm.333.N

VTm.334.N

VTm.341.N

VTm.351.N

VTm.352.N

VTm.353.N

VTm.354.N

VTm.355.N

VTm.390.0

Обжимные фитинги VALTEC VTm.300 предназначены для соединения металлопластиковых (металлополимерных) труб, а также для присоединения этих к труб к трубопроводной арматуре. Материалами для их производства служат сантехническая латунь CW617N (корпус, накидная гайка), модифицированная упрочняющими присадками синтетическая резина EPDM (уплотнители), PTFE (диэлектрическая прокладка).
Преимуществами соединителей перед продукцией других фирм являются более высокая пропускная способность, температурная стойкость, механическая прочность, надежность соединений, обеспеченные особенностями конструкции изделий, технологией изготовления, примененными материалами. Никелевое покрытие препятствует коррозии латуни, вымыванию цинка. Выполненное из трубы обжимное кольцо («сухарь») не повреждает наружный слой трубы в процессе обжатия. Предусмотрены тефлоновая диэлектрическая прокладка, два уплотнительных кольца, площадка корпуса под гаечный ключ, буртик, ограничивающий заход резьбы в ответный соединитель. Монтаж обжимных фитингов требует минимального набора инструментов (пара рожковых ключей, калибратор-фаскосниматель). Соединители допускается демонтировать и использовать повторно.
Максимальная рабочая температура применения фитингов – 115 °С; номинальное давление – 25 бар. Совместимые типоразмеры металлопластиковых труб: 16х2,0; 20х2,0; 26х3,0; 32х3,0 мм.

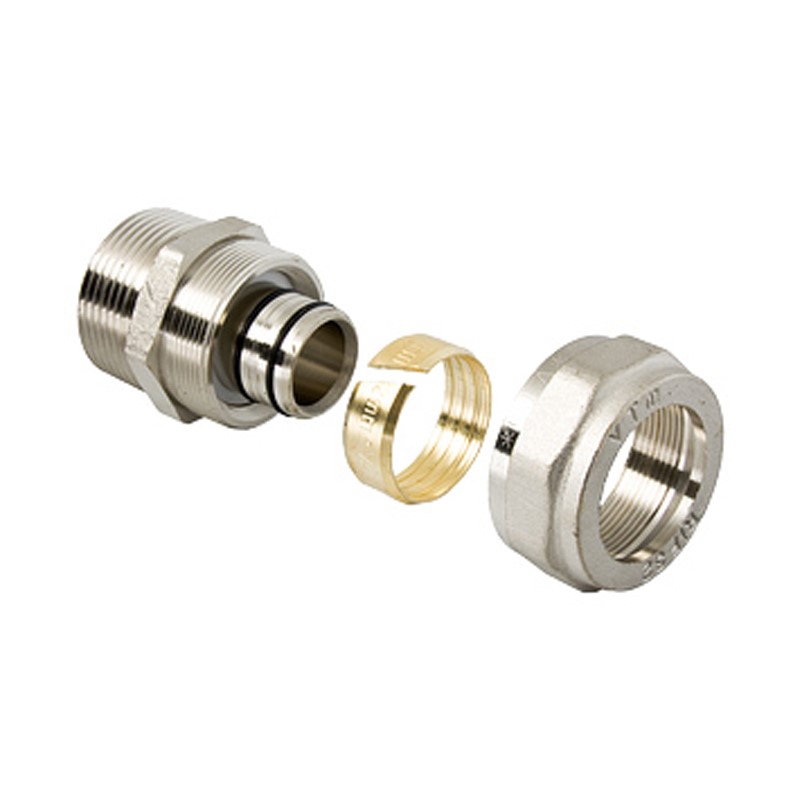

Конструкция обжимного фитинга VALTEC: 1 – корпус (латунь CW617N); 2 – гайка (латунь CW617N); 3 – обжимное кольцо (латунь); 4 – диэлектрическая прокладка (тефлон); 5 – кольца (EPDM Sh70).
