Uponor соединение с фитингами



Фитинги Упонор для сшитого полиэтилена

Фитинги Упонор для сшитого полиэтилена, из которого изготовлены трубы Uponor, выпускаются двух разновидностей.

  • Латунные Упонор-фитинги, используемые в системах водопровода, подачи горячей воды, в системах водяного отопления или охлаждения. Материал фитингов – латунь, устойчивая к потере цинка марок CW617N с формулой CuZn40Pb2 и CW602N, формула которой CuZn36Pb2As. Обе марки латуни соответствуют германскому стандарту DVGW Arbeitsblatt W 534, согласно которому их допускается в Европе использовать для подачи питьевой воды. Фитинги получили сертификаты Европы и России, включая сертификат «Труба плюс фитинг». На латунные Фитинги Упонор цена приведена в прайсе.
  • Фитинги полимерные Uponor PE-Xa Q&E, изготавливаемые из полимера под названием полифенилсульфон (PPSU или ПФС). Выполненные из этого полимера соединения выдерживают значительную ударную нагрузку, температуру до +170оС. Они не подвержены коррозии и выдерживают влияние агрессивных сред, устойчивы к солнечному ультрафиолету и не воспринимают отложения минеральных веществ, которые бывают растворены в воде.

Пластики из PPSU вполне пригодны для использования в пищевой промышленности, включая молочную, в теплообменниках, а также в медицине. Из них изготавливают рукоятки разнообразных медицинские инструментов, хирургических, эндоскопических, зубных, которые выдерживают многократную стерилизацию. Эти пластики заменяют металлы, экономя традиционные материалы, затраты труда и издержки при эксплуатации. Вот и на фитинги Uponor цена ниже, чем на металлические.

Купить фитинги Uponor можно для применения в системах подачи холодной либо горячей воды, для организации отопительных и холодильных систем. Технические данные PPSU-фитингов следующие:

  • работать фитинги могут при давлении 6 или 10 бар, в зависимости от маркировки, а испытываться при нагрузке большей в 1,5 раза;
  • допускается перекачивать жидкость, температура которой может достигать 95оС;
  • при соблюдении температурных режимов, предусмотренных ГОСТ Р 52134, табл. 26 или ГОСТ Р 32415-2013 табл. 5 гарантируется 50-летний срок службы;
  • плавится материал при +170оС;
  • допускается перекачивание питьевой воды.

PPSU-фитинги Uponor PE-Xa Q&E обладают сертификатами России и Европы, включая «Труба плюс фитинг».

Источник

Фитинги для труб

Фитинги «Uponor» гарантируют герметичное и прочное соединение трубопровода. Они изготавливаются из материалов с отличной антикоррозийной устойчивостью и высокого качества, подтвержденного сертификатом ISO 9001. Интернет-магазин UPONOR-PIPE – официальный дилер по продаже фитингов популярного финского бренда в сфере водоснабжения, отопления и охлаждения предлагает широкий выбор современных систем соединения труб. В каталоге нашего интернет-сайта вы можете выбрать и купить все необходимые крепежные элементы по доступной цене.

Что такое фитинги?

Это элементы для соединения отдельных частей трубопровода. Они устанавливаются в местах перехода между трубами отличающимися диаметрами или материалами, на участках разветвления или поворота труб, для монтажа трубопровода с регулирующей, запорной, измерительной или другой арматурой.

Еще в недавнем прошлом для соединения теплотрасс, канализационных и водопроводных труб требовалось применение громоздких сварочных аппаратов. Разработка фитингов максимально упростила процесс монтажных работ. Несомненным лидером в производстве и выпуске крепежа для труб различных диаметров и материалов является компания «Uponor». Она осуществляет внедрение в производство самых передовых технологий, вследствие чего получила заслуженное признание как среди крупных американских и европейских корпораций, так и у простых потребителей.

Характеристика фитингов.

Для изготовления крепежных элементов «Uponor» используются следующие материалы — латунь, полипропилен, медь, бронза, нержавеющая сталь. Самыми ходовыми соединителями, наиболее часто применяемыми для ремонта трубопроводов являются:

  • муфта, имеющая вид цилиндра с двухсторонней внутренней резьбой. Обычно она устанавливается для перехода с одного диаметра на другой.
  • тройник, предназначенный для связи между собой трех ответвлений или для разделения трубопровода на два потока. А также подсоединения к магистрали приборов, радиаторов или смесителей.
  • крестовина, служащая для монтажа четырех труб.
  • отвод, который соединяет трубопровод в месте поворота. Его углы обычно составляют 90° или 135°.
  • заглушка, закрывающая трубопровод. Выпускаются заглушки с наружной резьбой и наружные пробки с внутренней резьбой. Заглушки применяют для временного закрытия трубопровода, если в дальнейшем планируется его наращивать или осуществлять слив из системы.
  • штуцер, его конструкция имеет наружную резьбу с одной стороны, шестигранник в середине и трубку с несколькими выступами (ерш) для надевания шланга. Обычно штуцер используется в садовых поливных системах.
  • переходник — деталь, помогающая перейти с одного диаметра на другой или с металлической части системы на пластик, а также подключить запорную арматуру или другие устройства.

Фитинги «Uponor».

Технология компании, использует соединения трех видов: механические свинчивающиеся с применением обжимных гаек, механическое обжимные хомуты (тип Wipex), самообжимные соединения (Wirsbo Quick & Easy).

За счет того, что гайки этих соединительных систем имеют мелкий шаг резьбы создается высокая герметичность и плотность соединения. Внешняя сторона каждой уплотняющей втулки обозначена размером трубы для соединения с которой она изготовлена. Все соединения «Uponor» укомплектованы резиновыми уплотнителями. Благодаря чему сохраняется герметичность вне зависимости от перепадов температур и продолжительности эксплуатации.

Соединения Wipex созданы специально для труб, выполненных из поперечносшитого полиэтилена. Они устанавливаются в системах подачи горячей и холодной воды. Тщательно продуманная конструкция гарантирует прочный обжим и длительный срок эксплуатации. В качестве уплотнителя применяются резиново-силиконовые кольца.

Все материалы, из которых изготовлена продукция финской компании проходят испытания на механические нагрузки и стойкость к коррозии. Для монтажа соединений используется простой гаечный или накидной ключ.

Преимущества соединительных систем.

Фитинги упонор просты в использовании и не требуют для установки специальных знаний, а также обладают большим количеством других достоинств:

  • длительный срок службы;
  • коррозийная стойкость;
  • надежная конструкция;
  • герметичность;
  • широкий ассортимент, дающий возможность выбрать необходимую модель;
  • широкое проходное отверстие, которое не позволяет создавать в системе большое гидравлическое сопротивление;
  • не токсичность и безопасность для человека.

Интернет-магазин UPONOR-PIPE заинтересован в реализации высококачественного товара с длительным сроком использования. Умеренная стоимость продукции и доставка по Москве, Санкт-Петербургу и России на выгодных условиях являются преимуществами нашей компании. Фининги «Uponor», приобретенные у нас – это первоклассная продукция от признанного европейского бренда!

Источник

Uponor соединение с фитингами

Испытание на прочность трубы Uponor PE-Xa и соединения Q&E PPSU

Читайте также:  Шланг резиновый воздушный армированный с фитингами

Uponor Трубы PE-Xa изготовлены из поперечно-сшитог о полиэтилена, в котором молекулы сшиты в объемную высокопрочную сеть. Труба из этого материала может выдерживать такое же давление и высокую температуру, как и стальная труба, но при этом легко гнется и обладает памятью формы.Внутренние просветы труб не имеют отложений и не подвержены коррозии, даже если перекачиваемая жидкая среда химически агрессивна. Даже залитая в бетон или известковый раствор труба не разрушается под их действием. При подаче питьевой воды она не приобретает постороннего вкуса и запаха. Еще одно полезное свойство труб – возможность поглощения гидроударов.

Впрочем, трубы надо беречь от соприкосновения с растворителями, красками, герметиками, в которых могут оказаться опасные для материала вещества. Желательно не оставлять трубы под прямым солнечным светом.

Удобный монтаж

Монтировать трубы Uponor PE-Xa очень просто, поскольку они очень легкие, легко гнутся и режутся и не требуют для соединения никакого нагрева. Для соединения используются специальные фитинги двух типов – латунные и полимерные. Полимерные

Uponor Фитинги Q&E PPSU выполнены из полифенилсульфон а и способны выдерживать значительную ударную нагрузку, а также температуру до 170оС. Коррозия и воздействие агрессивных сред на эти фитинги исключены.

Фитинги PPSU могут быть использованы в пищевой промышленности, в медицинских условиях, в теплообменных установках, для перекачивания питьевой воды. Пластик заменяет металл во многих случаях, поскольку обходится дешевле. Фитинги для соединения труб также дешевле металлических. Возможное давление, на которое рассчитаны полимерные фитинги, составляет от 6 до 10 бар, реальная температура перекачиваемой жидкости достигает 95оС. Производитель гарантирует 50-летний срок службы соединений, выполненных фитингами.

Надежные трубы для отопления и водоснабжения в нашем каталоге вы найдете

Источник

Системы водоснабжения, отопления, канализации

Непревзойденное качество и надежность

Системы соединений Uponor

Благодаря уникальным свойствам (повышенная эластичность, гладкая поверхность, память формы на молекулярном уровне и т.п.) а также высочайшему качеству труб Uponor РЕХ-а, все соединения выполняются без применения сварки, пайки, склеивания, нагрева или нарезания резьбы.

Все применяемые фитинги выполняются из материалов с хорошей антикоррозионной стойкостью и отличаются высоким качеством (что подтверждается наличим сертификата качества по системе ISO 9001).

Технология Uponor использует соединения трех типов:

  • Механические свинчивающиеся соединения с применением обжимных гаек (цанговых зажимов), предназначенные для труб Ø 16,20,25 мм;
  • Механические зажимные соединения типа Wipex (обжимные хомуты), предназначенные для труб Ø 25-10 мм;
  • Самообжимные соединения Wirsbо Quick & Easy – предназначены для труб Ø 16, 20, 25, 32, 40 мм.

Соединения Uponor механические свинчивающиеся с обжимными гайками

Соединения такого типа состоят из трех элементов, которые выполнены из пищевой латуни, стойкой к дезоцинкованию:

уплотняющее разрезное кольцо;

обжимная накидная гайка (с внутренней резьбой).

При использовании соединений, предназначенных для труб evalРЕХ и РЕХ, на обжимной гайке выполняется внутренняя метрическая резьба: М22х1.5 для труб Ø16, М28х1.5 для труб Ø20 и М34х1.5 для труб Ø25.

За счет применения гаек с мелким шагом резьбы, обеспечивается наиболее высокая плотность соединения и герметичность системы в случаях изменения температурного режима. Для присоединения к коллектору труб для отопления pePEX диаметром 20х2.0 мм в системах напольного отопления, применяется обжимная гайка, имеющая внутреннюю резьбу G3/4 дюйма. Подбирая соединительный комплект с обжимной гайкой, необходимо помнить, что гайка и уплотняющее разрезное кольцо для отопительных труб evalРЕХ и труб для водоснабжения РЕХ одинакового размера, а уплотняющие втулки отличаются. Это объясняется различным рабочим давлением системы (10 бар для труб РЕХ Ø16-25 мм и 6 бар для труб evalРЕХ). Толщина стенки труб для водоснабжения РЕХ составляет: Ø16 – 2.2 мм, Ø25 – 3.5 мм, а трубы для отопления evalРЕХ отличаются меньшей толщиной стенок: Ø16 мм – 2.0 мм, Ø25 мм – 2.3 мм.

На внешней стороне каждой уплотняющей втулки указан размер трубы, для соединения которой она предназначена. В каталоге продукции Uponor представлены различные комплекты обжимных гаек, предназначенных для всех видов трубопроводов, которые используются в системах отопления и водоснабжения. В зависимости от назначения, каждому комплекту присвоен индивидуальный каталоговый номер.

Примечание: в случае применения отопительных труб evalРЕХ при давлении 10 бар, следует использовать свинчивающиеся механические соединения с применением обжимных гайек, предназначенных для монтажа водопроводных систем с использованием труб для водоснабжения Uponor -РЕХ).

Монтаж соединения с обжимной гайкой

Монтаж свинчивающегося механического соединения с применением обжимной гайки выполняется в следующей последовательности:

  • Обрезать трубу перпендикулярно к продольной оси, не оставляя при этом заусенцев;
  • Надеть на конец трубы обжимную гайку и разрезное уплотняющее кольцо;
  • Вставить втулку вовнутрь трубы (втулка должна войти внутрь до упора);
  • Приложить обжимную гайку к наружной резьбе и завернуть до упора вручную.

После этого довернуть гаечным ключом примерно на полтора-два оборота.

При выполнении соединений такого типа, с использованием оригинальных соединительных элементов Uponor, уплотнение происходит за счет контакта двух металлических поверхностей без использования резиновых уплотнителей. Благодаря этому, соединение всегда будет сохранять герметичность, независимо от продолжительности эксплуатации и перепадов температуры.

В соединениях другого типа, с применением резиновых уплотнительных элементов, герметичность уплотнения зависит от их срока службы.

В системах радиаторного отопления или горячего водоснабжения, при высоких температурах жидкости, срок службы подобных прокладок обычно не превышает 5 лет.

Возможные дефекты и способы их устранения

1. Cоединение дает течь при испытаниях на герметичность.

Течь в соединении возможна в случае, если испытания проводились раньше, чем это предусмотрено инструкцией по монтажу (менее чем через 30 минут после завершения монтажа). В случае, когда течь вызвана не дефектами соединительных элементов или трубы, ее возможно быстро устранить при помощи прогрева трубы и кольца горячим воздухом. При этом ускоряется обхватывание материалом РЕХ фитинга и происходит уплотнение соединения. При этом температура воздуха должна быть не более 40…50°С (то есть такая температура, которую рука человека свободно выдерживает). Перед устранением течи следует слить всю воду из системы, поскольку во время нагрева соединение не должно быть под давлением.

Читайте также:  Фитинг проходной d6580 12 s

2. Скольжение кольца по трубе

Если конец трубы или кольцо недостаточно сухие, чистые или обезжиренные, то самообжимное кольцо может скользить по трубе. В случае, когда это происходит, следует отрезать конец трубы с кольцом и установить новое. Также можно снять самообжимное кольцо с трубы и тщательно протереть тканью трубу. Кольцо допускается повторно использовать, в этом случае его следует установить на трубе той стороной, которая меньше была расширена. Во время первого и второго расширения, следует сводить ручки расширителя лишь до половины.

3. Сегменты расширительной головки раскрываются с трудом

Причиной тяжелого раскрывания сегментов расширительной головки может быть отсутствие на конусе расширителя смазки, либо использование графитовой смазки низкого качества. Проверить это можно с помощью несложного теста: во время процесса расширения следует отпустить рукоятки экспандера – если ручки инструмента откроются самопроизвольно, то конус правильно смазан. Конус инструмента следует всегда содержать чистым и слегка смазывать графитовой смазкой, устойчивой к высокому давлению!

4. Головка расширительного инструмента выскакивает из трубы

Если в процессе расширения выскальзывает из трубы головка расширительного инструмента, то причиной может быть большой износ ее сегментов, либо попадание смазки на поверхность. При износе сегментов головки, следует ее заменить на новую.

5. Трубу следует устанавливать таким образом, чтобы конец ее был совмещен с плоской поверхностью фитинга. При несоблюдении этого условия, следует перемонтировать соединение. Если нет возможности выполнить новое соединение (к примеру, в недоступном месте), необходимо испытать систему на герметичность с целью проверки ее работоспособности.

Трубу следует устанавливать таким образом, чтобы конец ее был совмещен с плоской поверхностью фитинга. При несоблюдении этого условия, следует перемонтировать соединение. Если нет возможности выполнить новое соединение (к примеру, в недоступном месте), необходимо испытать систему на герметичность с целью проверки ее работоспособности.

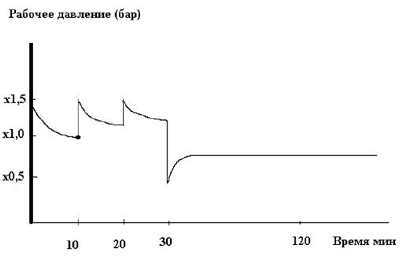

Испытание системы на герметичность

Герметичность соединений проверяется по истечении не менее 30 минут после завершения монтажа. Для этого необходимо полностью выпустить воздух из системы и создать в ней давление, превышающее рабочее в полтора раза (15 бар). Спустя 10 минут после уменьшения давления, необходимо поднять его до первоначального значения. Через 20 минут следует повторить эту операцию. Спустя 30 минут с начала испытаний, необходимо уменьшить давление до 0.5 Рраб. После этого оно самопроизвольно должно несколько увеличиться и затем стабилизироваться. Значение окончательно установившегося давления в течение 90 минут не должно изменяться.

Время, по истечении которого можно проводить испытание системы на герметичность

Соединения Uponor Wipex

Соединения Wipex используются при монтаже труб для отопления и водоснабжения Ø32…Ø110 мм.

Соединения Wipex разработаны специально для соединения труб Uponor -РЕХ, выполненных из поперечносшитого полиэтилена, которые применяют для устройства систем холодного и горячего водоснабжения, внутренних и наружных систем центрального отопления.

Соединения Wipex разработаны применительно к трубам для отопления и водоснабжения Uponor -РЕХ и Uponor –evalРЕХ. Они выпускаются двух видов:

  • Для труб Ø32 – 110 мм, рассчитанных на рабочее давление 6 бар – серия 5,0;
  • Для труб Ø32 – 110 мм, рассчитанных на рабочее давление 10 бар – серия 3,2;

Внутренние поверхности фитингов (серия К 32-10 — К 110-10, К 32-6 — К 110-6), непосредственно контактирующие с питьевой водой, выполняют из пищевой латуни (СuZn36Pb2As), обладающей повышенной стойкостью к дезоцинкованию (согласно требований сертификатов: Statens Planverk, Sweden, DR). Наружные поверхности выполняются из кислотоупорной нержавеющей стали (СuSn5Pb5Zn) или бронзы.

Пример обозначения соединения Wipex:

  • К 40 – диаметр трубы (Ø40 мм)
  • 10 — рабочее давление (10 бар)

Благодаря продуманной конструкции, соединения Wipex обеспечивают надежный обжим трубы, что гарантирует прочность и долговечность соединения. Соединение Wipex с трубой обладает более высоким сопротивлением на разрыв, чем материал самой трубы, поэтому на его герметичность никак не влияют перепады температуры.

В качестве уплотнителя для соприкасающихся частей соединений Wipex применяются кольца типа o-ring (резиново – силиконовые). Все материалы, применяемые в соединениях, проходят испытания на стойкость к коррозии и всевозможным механическим нагрузкам.

Соединения Wipex отличаются простой и надежной конструкцией, которая позволяет легко и быстро выполнять монтаж даже в самих труднодоступных местах. Для сборки соединения применяется накидной или обычный гаечный ключ.

Монтаж соединений Uponor Wipex

Применяемые в комплекте с соединениями Wipex фитинги (муфты, тройники, переходники, колена и др.), соответствуют самым жестким требованиям международных стандартов и отличаются собой точностью изготовления. В конструкции обжимных хомутов предусмотрена специальная проточка, предназначенная для размещения уплотнительного кольца типа o-ring. Санитарно-техническая система любого типа, выполненная по технологии Uponor, обладает способностью самостоятельно компенсировать температурные линейные удлинения, выполнение дополнительных компенсаторов не требуется.

Не следует забывать, что при изменениях температуры или давления на все элементы соединения Wipex воздействуют значительные растягивающие или сжимающие усилия, поэтому дополнительно к основному уплотнению из пакли или льна, рекомендуется использовать кольца типа o-ring.

Рис.1 При помощи резака для пластиковых труб либо ножовки обрежьте трубу перпендикулярно продольной оси.

Рис.2 С помощью ножа снимите с трубы внутреннюю фаску и удалите все заусенцы.

Рис.3 Сняв болт, демонтируйте внешний обжимной хомут, расширив его с помощью клещей.

Рис.4. Головку болта вставьте между прижимными планками; удалите из соединения обжимной хомут.

Рис.5. Оденьте на трубу обжимной хомут, а затем насадите трубу на патрубок с внешней резьбой.

Рис.6. Поверните обжимной хомут таким образом, чтобы выступающая проточка вошла в паз на патрубке с внешней резьбой.

Рис.7. Установите на место болт, наденьте на него шайбу и гайку.

Рис.8. При помощи двух ключей затягивайте болтовое соединение до тех пор, пока прижимные планки на обжимном хомуте не соприкоснутся друг с другом.

при монтаже горизонтальных разводок и стояков труб для отопления и водоснабжения, необходимо вставить в монтажный узел Wipex специальную устанавливающую втулку (втулка Wipex, тип Х), на которой крепится неподвижная опора;

Читайте также:  Фитинги для мужчин для женщин

уплотнительные кольца типа o-ring необходимо устанавливать вместе со всеми используемыми фитингами (B, F, М, T, X, V).

Соединения самообжимные Uponor Quick & Easy®

Соединение Quick & Easy используется при монтаже труб для отопления и водоснабжения Uponor -РЕХ (evalPEX). Его уникальные свойства основаны на эффекте молекулярной памяти, а также повышенной эластичности материала колец и труб, которые самостоятельно обжимают фитинг при расширении в холодном состоянии.

Такая конструкция обеспечивает легкий и быстрый монтаж системы, не требующий применения дорогостоящих специальных приспособлений, нарезания резьбы, склеивания или пайки.

Соединение Quick & Easy отличается простотой и высокой надежностью. Как показывают испытания, в результате приложения критической растягивающей нагрузки происходит разрыв трубы, а соединение при этом не разрушается и сохраняет герметичность.

Соединение Quick & Easy разработано для монтажа труб отопления и водоснабжения Ø16-40 мм. Его допускается применять в системах водоснабжения Uponor -РЕХ, а также в системах отопления evalPEX при рабочей температуре 95°С и предельном рабочем давлении 6 или 10 атмосфер.

Допускается выполнение соединений Quick & Easy при низких температурах (до -15°С).

Технология Quick & Easy предусматривает применение только оригинальных труб, соединительных элементов и обжимных колец, а также расширительного инструмента, разработанного шведским концерном Uponor .

Самообжимные соединения Uponor Quick & Easy Master на пластиковых фитингах из полифенилсульфона PPSU.

Кроме фитингов, выполненных из пищевой латуни, в соединениях Quick & Easy широко применяются фитинги, изготовленные из полифенилсульфона PPSU (композиционной пластмассы). Система, в которой используются такие фитинги, называется Uponor Q & E Master.

Фитинги, выполненные из полисульфона, предназначены для монтажа систем из труб для отопления и водоснабжения Ø16…Ø40 мм. Соединения Q & E Master выполняются по такому же принципу, как и соединения Q & E.

Тройник из полисульфона

Фитинги, выполненные из полифенилсульфона PPSU, отличаются легкостью и высокой устойчивостью к воздействию низких и высоких температур (до 149°С), а также перепадов давления. Благодаря таким свойствам, при замерзании воды в системе не происходит разрушения соединений.

Для защиты от воздействия ультрафиолетовых лучей, а также ускоренного старения, фитинги PPSU выполняют только в черном цвете. За счет гладкой внутренней поверхности труб и фитингов, удается снизить потери давления в системе до минимума и полностью исключить возможность образования химических и механических отложений.

Для фитингов, выполненных из полифенилсульфона PPSU, характерна высокая стойкость к воздействию различных агрессивных химических соединений (углеводородные масла, щелочи, растворы солей, неорганические кислоты). В то же время рекомендуется не допускать контакта с любыми органическими растворителями (ароматические и хлорные углеводороды, ацетон).

Основные технические характеристики фитингов из PPSU:

  • Плотность 1,24 кг /дм3
  • Коэффициент линейного расширения 5,6 х 10 -5 мм /мм х °С
  • Коэффициент удельной теплопроводности 0,26 Вт /м х °С
  • Максимальная температура 149 °С
  • Температура хрупкости 100 °С

При монтаже систем водоснабжения (из труб Uponor -РЕХ) и отопления радиаторного типа (из труб Uponor -evalPEX) используются одинаковые фитинги, изготовленные из полифенилсульфона PPSU. Однако из-за разной толщины стенок труб для отопления и водоснабжения Uponor -evalPEX и Uponor –РЕХ, их монтаж выполняется с использованием различных расширительных головок.

Расширительный инструмент (экспандер)

При выполнении соединений Quick & Easy используется оригинальный комплект инструментов Uponor, в который входят расширитель и расширительные насадки, предназначенные для различных диаметров труб.

С использованием ручного расширительного инструмента выполняется соединение Quick & Easy:

  • при монтаже систем водоснабжения из труб для водоснабжения Uponor -РЕХ Ø16 х 2.2, Ø20 х2.8, Ø25 х 3.5 и Ø32 х 2.9;
  • при монтаже систем радиаторного отопления труб для отопления Uponor -evalPEX Ø16 х 2.0, Ø20 х2.0, Ø25 х2.3; Ø32 х 2.9.

Подготовка инструмента к работе

  • Инструмент и расширительные головки (насадки) вынуть из кейса.
  • Конус инструмента необходимо содержать в чистоте и слегка смазывать графитовой смазкой, стойкой к высокому давлению. При недостаточной смазке увеличивается усилие при расширении и значительно сокращается срок эксплуатации инструмента. В процессе расширения правильно смазанный инструмент самостоятельно раскрывается.
  • Для увеличения срока службы инструмента, расширяющие насадки должны быть обезжиренными и чистыми (смазывать следует только конус).
  • На конус накрутите вручную подходящую расширительную головку. При установке нужно следить, чтобы она приняла правильное положение при полностью раскрытых ручках расширителя – ручки должны быть разведены на угол 90°. Головка должна равномерно закрываться, а все ее части – плотно прилегать друг к другу.
  • При монтаже и в течение всего времени эксплуатации инструмента, необходимо оберегать от загрязнения его элементы. При транспортировке расширительный инструмент должен находиться в кейсе (пластиковой твердой коробке), а при работе – в особой сумке.
  • Конус инструмента необходимо защищать в течение всего времени эксплуатации. С этой целью на нем всегда следует оставлять насадку.
  • Надежная эксплуатация расширительного инструмента обеспечивается только в случае его правильного хранения и использования. Перед помещением инструмента на хранение, следует ослабить крепление расширительной насадки, для чего необходимо на несколько оборотов повернуть ее. Рукоятки расширителя сводят вместе. После выполнения этих процедур инструмент можно уложить в защитный кейс.
  • Не следует забывать, что расширительная насадка инструмента при хранении ослаблена, и перед началом работы ее необходимо закрутить.

Контроль точности работы инструмента

  • При испытаниях инструмента необходимо выполнить следующие операции:
  • В расширенном положении (при сведенных вместе ручках) замерить диаметр сегментов и сверить с данными таблицы, приведенными в сопроводительной документации.
  • При полностью раскрытых ручках проверить плотность прилегания друг к другу всех сегментов расширительной насадки, а также находятся ли они в одной плоскости. Затем ручки сводят вместе и проверяют, насколько равномерно раскрываются сегменты.

При несоответствии норме диаметра головки, ее работа не является точной и такую расширительную головку нужно немедленно заменить.

Монтаж соединений Quick & Easy в системах горячего и хозяйственно-питьевого водоснабжения для труб Uponor -РЕХ при помощи ручного расширительного инструмента

Таблица данных для выполнения монтажа труб Uponor -РЕХ :
