Ухват для крепления водосточных труб



Крепление водосточной трубы диаметр 140 мм. — купить по выгодной цене

У нас вы можете заказать крепления (кронштейны водосточные, хомуты, ухваты) для труб водостока диаметром 140 мм. по выгодным ценам напрямую у производителя без наценок посредников.

Крепления для водостока к стене (хомут, ухват или кронштейн) оцинкованные — это лучший выбор по соотношению низкой цены и высокого качества. Мы производим крепление труб водостока из очень качественной оцинкованной стали в соответствии с ГОСТ 7623-84.

Цены на крепления для труб водостока

Ед. изм. Цена Крепление водосточной трубы (держатель, ухват, кронштейн) 140 мм. шт. 91,66 р.

Крепление для водостока 140 мм. мы производим очень надежные в эксплуатации и удобные для монтажа с двумя типами штырей.

  • Крепление для водосточной трубы с крепежным элементом типа шуруп шпилька сантехническая оцинкованная.
  • Крепление для водосточных труб с крепежным элементом типа шпилька резьбовая оцинкованная

Дополнительные фото изготавливаемого нами крепления для водостока (водосточной трубы) диаметром 140 мм. из оцинкованной стали.

Источник

Крепление водостока — купить у производителя в Москве по выгодной цене

У нас вы можете купить надежные крепления для водосточных труб диаметром от 100 мм. до 220 мм. по выгодным ценам напрямую у производителя без наценок посредников.

Стандартные диамеры креплений для водостока которые мы производим

Крепления для водосточных труб к стене (хомут или кронштейн) оцинкованные — это лучший выбор по соотношению низкой цены и высокого качества. Мы производим крепления водосточные из оцинкованной стали в соответствии с ГОСТ 7623-84.

Цены на крепления для труб водостока

Ед. изм. Цена Крепление водосточной трубы (держатель, ухват, кронштейн) 100 мм. шт. 75,07 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 120 мм. шт. 79,99 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 130 мм. шт. 89,36 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 140 мм. шт. 91,66 р.. Крепление водосточной трубы (держатель, ухват, кронштейн) 150 мм. шт. 96,26 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 160 мм. шт. 98,12 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 180 мм. шт. 108,29 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 200 мм. шт. 115,67 р. Крепление водосточной трубы (держатель, ухват, кронштейн) 220 мм. шт. 129,21 р.

Крепление для водостоков различных диаметров от 100 мм. до 220 мм. мы производим очень надежные в эксплуатации и удобные для монтажа с двумя типами штырей.

  • Крепление для водосточной трубы с крепежным элементом типа шуруп шпилька сантехническая оцинкованная.
  • Крепление для водосточных труб с крепежным элементом типа шпилька резьбовая оцинкованная

Дополнительные фото изготавливаемого нами крепления для водостока (водосточной трубы) к стене (или как его еще называют — кронштейн для водосточных труб, ухват для водосточных труб, держатель водосточной трубы).

Осуществляем покраску в различные цвета по палитре RAL. Действует ограничение по сумме заявки, подробнее по тел. +7 (495) 504-37-45 или эл. почте Info@vodostoki.ru

RAL 3005 RAL 3009 RAL 5005 RAL 6005 RAL 7004 RAL 8017 RAL 9016

Стоимость изделий с покраской.

Крепление с покраской в цвета RAL

Ед. изм. Цена Крепление водосточной трубы (держатель, хомут, кронштейн) 100 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 120 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 130 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут кронштейн) 140 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 150 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 160 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 180 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 200 мм. шт. по запросу Крепление водосточной трубы (держатель, хомут, кронштейн) 220 мм. шт. по запросу

Цены на другие комплектующие наружного водостока из оцинковки которые мы изготавливаем опубликованы на нашем сайте vodostoki.ru в разделе Водостоки цены

Почему купить крепления для водосточных труб (держатели, ухваты, кронштейны) выгодно у нас?

Мы как производители можем делать максимально интересные предложения по цене. Типовые диаметры есть в наличии на складах. На производстве используем специальное оборудование, позволяющее изготавливать надежные и качественные изделия.

Как выглядит крепление трубы оцинкованное после монтажа?

Кронштейн для водосточной трубы оцинкованный — монтаж бы осуществлен в 2014 году

Источник

Навешивание водосточных труб

(Крепление водоприемных воронок и водосточных труб осуществляется с помощью карнизных и настенных штырей со скобами)

Навешивают водосточные трубы (рис. 205) в два приема. Сначала устанавливают хомуты (ухваты) (рис. 205, в), затем навешивают элементы водосточных труб: звенья — нижнее, замыкающее 9, межколенные 8, колено 7 и воронку 6. Гнезда в каменных стенах для пробок 11 под штырь хомута 10 пробивают шлямбуром или электродрелью.

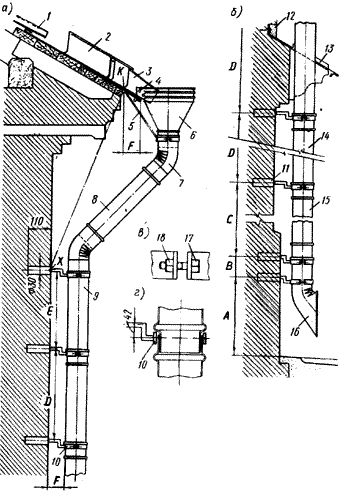

Рис. 205. Навешивание водосточной трубы :
а — верхней части; б — нижней части; в — крепление хомута со штырем; г — крепление смежных звеньев; 1 — кровля; 2 — настенный желоб; 3 — лоток; 4 — заклепка; 5 — карнизный штырь с хомутом; 6 — воронка; 7 — колено с гофрами; 8 — межколенное звено; 9 — замыкающее звено; 10 — настенный штырь с хомутом; 11 — пробка; 12 — цементно-песчаный раствор; 13 — кровля пояска; 14 — промежуточное звено; 15 — цокольное звено; 16 — отмет; 17 — болт; 18 — гайка; A, B, C, D, F — расстояния между деталями трубы; КХ — расстояние между верхним ребром настила и последним настенным штырем

Читайте также:  Распространение упругой волны в трубе

Установку хомутов начинают с закрепления двух маячных (верхнего и нижнего) хомутов, причем нижний хомут ставят после установки верхнего. Остальные (промежуточные) хомуты устанавливают между крайними на расстоянии один от другого 1,3. 1,4 м, забивая их в стену на глубину 120 мм. В каменных стенах хомуты забивают в швы кладки. Хомуты должны охватывать трубу 9 более чем на половину ее окружности. Загнутые концы хомутов (рогачи) соединяют проволокой, туго закручиваемой плоскогубцами. Используют также хомуты на болтах 17 с гайками 18. При установке карнизного штыря 5 для крепления воронки его крепежную полосу подгибают или укорачивают так, чтобы входное отверстие конуса воронки на 8. 10 мм находилось ниже капельного карнизного свеса, а валик жесткости стакана воронки опирался на хомут штыря. Точку крепления верхнего настенного штыря определяют по углу колена (135°), конструкции водоприемной воронки, заданному положению ее относительно капельника и величине выноса карниза относительно стены. Точку Х в месте крепления верхнего настенного штыря и длину межколенного звена 8 при соответствующем выносе карниза F определяют по табл. 63, расстояния между настенными штырями — по табл. 64.

Таблица 63. Данные для определения места крепления верхнего настенного штыря

Примечание. Цифры в числителе дроби означают расстояние между верхним ребром настила и последним настенным штырем, в знаменателе — длину межколенных звеньев.

Вынос карниза, мм Диаметр водосточной трубы, мм
100 140 180 216
150 810/200 800/150 — —
200 870/270 940/220 — —
250 930/340 1000/290 1090/285 —
300 990/410 1060/360 1150/355 1250/350
350 1050/480 1120/430 1210/425 1310/420
400 1110/550 1180/500 1270/495 1370/490
450 1170/620 1240/570 1330/565 1430/560
500 1230/690 1300/640 1390/635 1490/630

Таблица 64. Расстояние между настенными штырями, мм

Примечание. Размеры в числителе дроби относятся к одинарным звеньям труб, в знаменателе — к двойным. Допуск при возможной неточности установки штырей для звеньев диаметром 100 и 140 мм — +8 мм, для звеньев диаметром 180 и 216 мм — +/-10 мм.

Диаметр водосточной трубы, мм A B C D E F
100 760 570 700/1380 630/1310 550/1230 120
140 780 220 700/1380 620/1300 520/1210 120
180 870 110 700/1380 600/1280 490/1170 120
216 870 110 700/1380 575/1255 440/1120 120

Водосточные трубы монтируют снизу вверх. Первым на два штыря устанавливают отмет 16 (см. рис. 205, б), который крепят хомутом 10 на болтах (рис. 205, в), валик жесткости отмета должен лежать на хомуте второго штыря. Затем вставляют первое звено 15 водосточной трубы до упора его нижнего валика в верхний раструб отмета. Верхний обрез раструба первого звена должен находиться внутри хомута третьего штыря (рис. 205, г). В этот раструб вставляют второе звено, которое нижним валиком жесткости опирается на хомут штыря 10. Соединенные звенья крепят хомутом. Так закрепляют все промежуточные звенья трубы 14, кроме замыкающего 9. При установке замыкающего звена следят за тем, чтобы оба его валика жесткости лежали на хомутах штырей.

Масса трубы равномерно распределена на все штыри, что полностью исключает ее продольную осадку. При этом затяжки хомутов должны плотно удерживать соединенные звенья, так чтобы они не сминались. Части водосточных труб (звенья 14, 15, колена 7, воронка 6) при сборке соединяют с плотным напуском в стыках на 70. 100 мм. Воронку крепят к карнизу мягкой отожженной проволокой или к лотку 3 желоба на заклепках. Трубы должны отстоять от стены на 100. 150 мм. Отметы следует навешивать на расстояние 30. 40 см от панели. Низко навешенный отмет зимой врастает в лед, образующийся из вытекающей из трубы воды, а брызги от высоко навешенного отмета разрушают отделку цоколя и стены здания. Навешивают трубы обычно звеном в составе двух кровельщиков, один из которых работает с люльки, а другой, находясь внизу, управляет перемещением люльки и подает звенья труб.

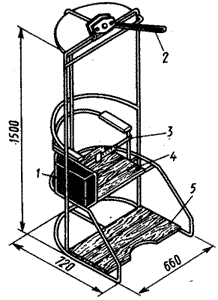

Рис. 206. Одноместная люлька-кресло:
1 — ящик для инструментов; 2 — поворотная консоль; 3 — предохранительный ремень; 4 — сиденье; 5 — упор для ног

Для навешивания труб используют лестницу, леса или люльку-кресло (рис. 206), изготовленную из газовых труб. Она имеет деревянное сиденье 4, прочный упор 5 для ног, ограждение, предохранительный ремень 3. Сверху сделано секторное ограждение в виде козырька из кровельной стали. В верхней части люльки расположена поворотная консоль 2 с блоком для подъема звеньев водосточных труб. На люльке закреплен ящик для инструментов.

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

Источник

Кронштейн водостока

Сварной кронштейн трубы водосточной

Водосточная система с усиленными водосточными кронштейнами обеспечит безопасный для дома слив воды с крыш

При выборе водосточной системы следует обращать внимание на то, что оцинкованные материалы позволят справиться с любой погодой. Такой кронштейн водосточной трубы используют для обеспечения устойчивости к серьезным нагрузкам на водосточную систему

Крепление с усиленным держателем изготавливается с учетом этих воздействий, поэтому он содержит в своей конструкции дополнительные ребра жесткости. Такие ребра помогают выдерживать дополнительные нагрузки от сильных порывов ветра, обильных осадков и снега. В холодное время года часто можно наблюдать замерзание воды внутри труб, здесь и помогут усиленные варианты кронштейнов. Они позволят удерживать непосильный для обычных креплений вес замерзшей воды.

Зачем именно усиленный кронштейн?

Крепежная система водостока должна быть надежной и практичной. Специалисты с сожалением отмечают, что в редких случаях в нашей стране водосток устраивается подобающим образом. При создании этих систем мало кого заботят температурное расширение материала, существенные нагрузки от поступающей воды. Но если действовать решительно и целенаправленно, всех неприятностей с водостоком можно избежать.

В любом варианте развития событий хороший кронштейн трубы водосточной всегда необходим. Достойным выбором окажется кронштейн сварной усиленный, способный удержать конструкции с повышенным весом на фасаде. От его качества во многом зависит успех в сооружении водостока. При большом весе системы на фасад оказывается сильное воздействие. Это означает, что необходимо более тщательно подойти к выбору монтажных крюков.

Кронштейны для водосточных труб от нашего завода

Оцинкованные материалы обеспечивают отличную защиту металла от коррозии и ржавчины. Для большей защиты оцинкованных изделий мы предлагаем полимерное покрытие, которое увеличивает срок службы в 2 раза или покраску в любой цвет каталога RAL

Обратите внимание, что мы производим и водосточные системы и доборные элементы для зданий. Поэтому, все изделия, окрашенные в одном месте будут полностью совпадать по цветовому оттенку.

Для крепления усиленного кронштейна водосточной трубы к стене используются дюбеля или анкерные болты. Крепеж трубы усиленный крепят к стене на увеличенном расстоянии. Срок службы водосточной системы в большей степени зависит от правильного построения и крепления. Поэтому следуйте инструкции установки крепежей, и ваша система водостока будет долгим помощником и защитником дома от воздействия осадков.

Типы кронштейнов и держателей для крепления желобов

Крепление желоба к кровле, фасаду здания, карнизу или любому основанию осуществляется с помощью приспособлений. Их несколько видов, они несут разную функцию. Тип кронштейна оказывает влияние на последовательность монтажа кровли. Есть кронштейны, которые крепятся до начала укладки кровли, а есть и такие, монтаж которых возможен в любое время.

Крепление желоба водостока к кровельной конструкции осуществляется с помощью держателя (кронштейна) или крюков. Их два вида: длинный и короткий. Желательно применить металлическое крепление, оно обеспечит высокую надежность конструкции.

По форме кронштейн должен повторять конструкцию желоба. Крепеж для водостока выбирается в зависимости от материала стен. Чтобы собрать конструкцию понадобятся разные варианты кронштейнов:

Длинные кронштейны

Подвержены силовой нагрузке, так как вся масса желоба с водой ложится на них

Следует обратить внимание на выбор этого элемента. Монтируется он по периметру фасада до укладки кровельного материала

Его крепление задает необходимый уклон всей системы.

Короткие кронштейны

Служат вспомогательной поддержкой параметров горизонтальной конструкции. Короткие кронштейны можно применять на любом этапе строительства.

Универсальные кронштейны

Выполняют функции и длинных, и коротких кронштейнов. Размер самого держателя регулируется. Если они используются как длинный, их следует монтировать до укладки кровельного материала, если как короткий, то на любом этапе строительства. Крепятся они на любую поверхность, даже на забитые в стену штыри.

Держатель водосточной трубы

Существуют специальные виды для желобов водостока, которые предназначены для крыш с нетрадиционным покрытием:

  1. Держатели, которые усиливают и выравнивают края кровли (они имеют форму скобы или прищепки).
  2. Держатели, с помощью которых можно отрегулировать уклон монтажного основания.

Полезные инструкции при установке труб

Желоба водосточной системы должны прикрепляться либо на саморезы к стенам при помощи специальных кронштейнов, либо прикручиваться к лобовым доскам. Метод установки желоба к лобовым доскам можно применять в том случае, если системы водосбора произведена из пластиковых материалов. Помимо винтов для крепежа водостока к стенам можно применять металлические анкеры или обычные гвозди.

Если вы решили монтировать систему водосбора уже во время строительства кровли, то крепежные кронштейны можно прикрутить к опорам стропил, расположенных в низу системы обрешетки крыши. Не стоит забывать, что при разметке места для крепежа кронштейнов стоит учитывать наклон желобов к водосточным воронкам. Угол наклона системы водостока должен быть не менее 5 градусов для того, чтобы вода могла поступать в вертикальные сборные трубы самотеком.

Полимерные трубы, расположенные вертикально, должны прочно крепить к наружной поверхности стен здания. Желательно для этого использовать специальные кронштейны, изготовленные из металла или хотя бы имеющие металлическую арматуру. Обычно на строительных рынках и в магазинах можно найти широкий ассортимент модификаций кронштейнов для крепежа, поэтому вы сможете подобрать вариант, подходящий по размеру, качеству и стоимости.

Кронштейн для крепления водосточной системы должен быть установлен в стене дома при помощи анкеров или винтов-саморезов на глубину более шести сантиметров

Важно понимать, что это показатель рассчитан для несущей поверхности, а не теплоизоляционного слоя или декоративной облицовки

При выборе кронштейна для монтажа водосточных труб нужно следить за тем, чтобы размер крепежа был немного больше диаметра системы. В этом случае удастся избежать деформации желобов и труб из-за температурных скачков.

Металлические конструкции

Металлическая система достаточно шумная, но более долговечная, чем пластиковая

Система водоотвода должна отвечать следующим требованиям:

Металлические отливы водосточных труб, вне зависимости от состава сплава, имеют общий недостаток – высокий уровень шума.

Пурал, или оцинковка, покрытая полимером, завоевывает популярность в связи с возможностью выбора цвета покрытия. Изделия из пурала обладают высокой химической стойкостью. При транспортировке и монтаже нужно соблюдать аккуратность, т.к. полимерное покрытие достаточно хрупкое. Повреждение защитного слоя способствует образованию очагов ржавчины.

  • Алюминиевые отливы промышленного производства покрыты лаком или стойкой краской. Обладают достаточной стойкостью к негативным природным воздействиям. Элементы соединяются заклепками с использованием герметика. Можно сэкономить, собрав водоотвод из листов металла, изгибая их по месту монтажа.
  • Медные водостоки красивые, долговечные и дорогостоящие.
  • Титан-цинковые желоба считаются самыми долговечными, срок их службы превышает 150 лет. Из-за чрезвычайно высокой цены не нашли применения в массовом строительстве.

    • Монтаж водосточной системы

    Расчет общей протяженности водосточной системы и ее диаметра производится исходя из площади и уклона кровли. Консультант специализированного магазина поможет подобрать кронштейны и фитинги нужного размера. Унифицированные элементы конструкции ускоряют процесс сборки.

    Установка горизонтального участка

    Перед началом работы необходимо произвести разметку горизонтального участка водосбора. Для естественного движения воды нужно выдержать уклон в пределах от 5 до 20 мм на погонный метр. В зависимости от конструкции крыши кронштейны крепятся к стропильным ногам или к ветровой доске.

    Воронка сливной трубы располагается на расстоянии 40-70 см от конца желоба, поэтому последний кронштейн нужно поднять 0,5-1 см от расчетной высоты, чтобы обеспечить движение воды к воронке.

    Угловое соединение

    Обустройство водостока на вальмовой крыше или на кровле сложной геометрии требует применения угловых соединений. Для отливов ПВХ они изготовлены по принципу линейных соединительных элементов. Конструкция углового соединения позволяет использовать его для обхода внешних и внутренних углов. При монтаже металлических систем края отливов срезаются на угол, стыкуются и закрепляются наружной муфтой.

    Вертикальный участок

    Вертикальная часть водоотвода собирается из труб. Для перехода от горизонтальной к вертикальной части системы необходимо использовать колена. Чем меньше изгибов, тем меньше вероятность засора. Крепеж труб к стене производится при помощи кронштейнов. Необходимо строго выдерживать вертикаль, проверяя правильность установки при помощи строительного уровня.

    Отмет водосточный

    В последнюю очередь монтируется водосточный отвод. Высота сливного отверстия варьируется от 20 до 40 см над уровнем почвы или отмостки. Дальность отброса воды должна составлять не менее 50 см от стены здания. Возможен вывод отмета в накопительную емкость, в ливневую канализацию, фильтрационный колодец, дренажную систему или в ближайший водоем.

    Пластиковые конструкции

    Пластиковая водосточная система создает меньше шума, имеет широкий цветовой диапазон

    Изделия из ПВХ отличаются высокими потребительскими качествами, сочетая:

    В отличие от металлических, поливинилхлоридные трубы не создают шум в процессе водоотведения. Механическая прочность ПВХ-отливов достаточно высока при соблюдении правил установки системы. Широкий ассортимент соединительных и крепежных элементов, наличие труб и водостоков разных диаметров, позволяют собирать водоотливы сложной конфигурации.

    Разновидности водостоков

    Различают внутренние и наружные водостоки. Внутренние используются в зданиях с плоской кровлей. Все типы скатных крыш оборудуются внешней водосточной системой. Площадь кровли, несущая способность фундамента, назначение здания и его этажность влияют на выбор материала отлива водосточной трубы. Промышленность выпускает металлические и пластиковые системы, которые состоят из основных элементов:

    Кронштейны являются крепежным элементом для навешивания водосточной системы в подкровельном пространстве и крепления трубы к фасаду здания.

  • Труба – вертикальная часть водостока. Предназначена для приема воды из желоба и спуска жидкости вниз.
  • Отвод водосточной трубы, или колено служит для изменения направления трубы. Деталь применяется при обводе выступающих частей фасада. Существуют колена с гофрированным, или фиксированным углом изгиба. Наиболее распространены углы в 45, 60 и 90 градусов.
  • Отмет водосточной трубы – разновидность колена, предназначен для удаления воды от цоколя.
  • Защитные элементы. Сетка для желоба и колпачок для воронки препятствуют попаданию листьев и другого мусора в систему, предотвращая ее засорение.

    • Как крепить водосточные трубы к стене

    Водосточные конструкции представляют собой не только элемент декора здания, помимо этого, они выполняют функцию по сбору воды, попадающей на крышу в виде атмосферных осадков, и её отвода от фундамента и стен здания. Это позволяет предохранить конструкцию здания от попадания на неё лишней влаги.

    Зачастую для установки водосточных систем нанимают профессиональных кровельщиков, однако этот процесс нельзя назвать очень сложным, поэтому с ним может справиться почти любой хозяин частного дома, имеющий небольшие технологические умения и необходимые знания, которые можно получить в данной статье.
