Калибраторы, центраторы и стабилизаторы
Калибраторы, центраторы и стабилизаторы — вспомогательные устройства и инструменты в нефтегазовой и нефтегазодобывающей области
Калибратор — калибрующее и опорно-центрирующее устройство, предназначенное для калибрования ствола скважины, центрирования и улучшения условий работы долота и забойного двигателя. Он устанавливается над долотом.
Применение калибраторов:
Для бурения мягких, твердых и крепких пород
Для бурения Средних и мягких абразивных пород
Для бурения Твердых и средних абразивных пород
Конструкция калибратора
Поверхности лопастей калибратора обработаны износостойким материалом для предотвращения износа
Центратор — опорно-центрирующее устройство, предназначенное для центрирования нижней части бурильной колонны и забойного двигателя, стабилизации или изменения направления ствола скважины. Устройство устанавливается на корпусе забойного двигателя или в колонне бурильных труб.
Стабилизатор — опорно-центрирующее устройство, предназначенное для стабилизации направления ствола скважины и устанавливается над калибратором или в колонне бурильных труб.

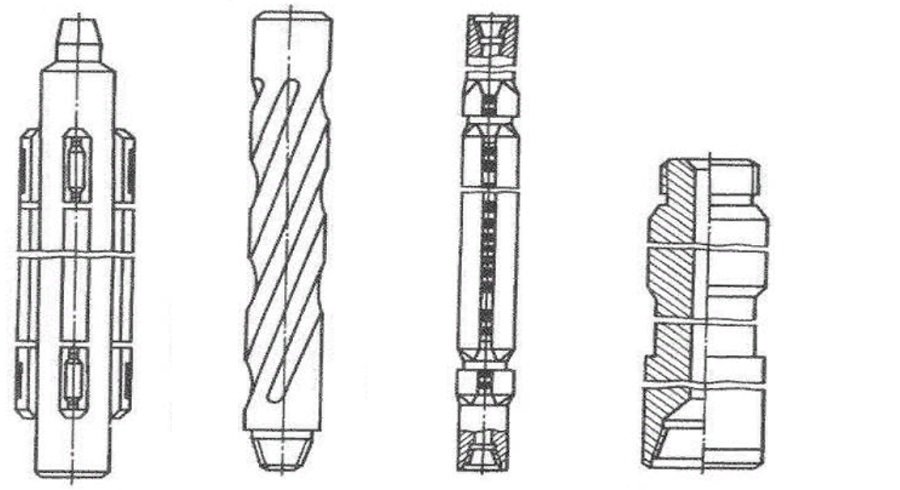

Ниже (табл. 122) приведены виды, типы, область применения и вооружение этих устройств.
Номенклатура выпускаемых калибраторов, центраторов и стабилизаторов приведена в табл. 123.
Пример условного обозначения лопастного калибратора со спиральными лопастями вида КС, типа СТ, диаметром 215,9 мм, пятой модели: 5КС215,9СТ.
Изготовители: 1. Калибраторов типа КЛС — Дрогобычский экспериментально-
механический завод специального оборудования
293720 г. Дрогобыч Львовской обл., ул. Бориславская, 51/1
2. Остальных типов калибраторов —
Дрогобычский долотный завод
293720 г. Дрогобыч Львовской обл., ул. Тураша, 20
Экспериментальный завод ВНИИБТ
140012, г. Люберцы Московской обл., п/я 30
телетайп 112169 ДОЛОТО, телефакс 2362071
В настоящее время отечественными машино-строительными заводами выпускаются серийно следующие типы калибраторов и центраторов:
-калибраторы лопастные спиральные;
-калибраторы лопастные в антисальниковом ис-полнении;
-калибраторы лопастные с прямыми лопастями;
-центраторы забойного двигателя передвижные. Каждый типоразмер калибратора и центратора имеет свои характерные особенности, которые определяют его назначение и область применения.
Источник
Центраторы скважинные
Центраторы представляют собой устройства, выполняющие опорно-центрирующую функцию. Чаще всего они применяются там, где происходит бурение скважин для забора нефти и газа. Данные устройства устанавливаются на бурильную колонну либо действующий в забое двигатель, направляя их в нужную сторону, что позволяет выпрямить ось скважинного ствола, а при необходимости даже изменить направление скважины.
В зависимости от специфики применения центраторы делятся на два вида: колонные и передвижные. Первые соответственно устанавливаются на колонну, а вторые – на двигатель. При этом колонные центраторы используются при бурении глубоких ровных скважин, а передвижные – при создании наклонных скважин.
Помимо центрирующей и опорной функции, колонные центраторы также выполняют калибровку скважины. Их следует использовать при бурении наиболее глубоких скважин, когда долото попадает под серьезную нагрузку. Колонные центраторы производятся из хромо-никелиевой стали в расчете на труднейшие геологические условия.
Особое отличие колонных центраторов заключается в исполнении: они имеют монолитную конструкцию. При этом их комплектуют тремя специальными лопастями, прошедшими процедуры армирования и прессовки. Они расходятся в стороны, касаясь стен скважины. Для повышения стойкости центратора лопасти обрамляются дополнительным вооружением на концах. Это свойство также гарантирует длительное сохранение центрирующих возможностей устройства. В комплексе армирование и вооружение позволяет повысить прочность и долговечность изделия.
Если колонные центраторы необходимо установить на соединение между упрочненными бурильными трубами (УБТ), то их производят с двумя типами замков – внешней и внутренней резьбой. Для монтажа центратора над долотом оба замка делаются изнутри. Последний тип колонного центратора может снабжаться режущим элементом для калибровки поверхности скважины.
При необходимости изменения направления скважины используются передвижные центраторы. Они изготавливаются на базе анализа поставленной технологической задачи. При этом учитывается необходимый уровень стабилизации ствола скважины и угол изменения её наклона. Такие центраторы состоят из главной муфты, лопастей и цанги. Шесть армированных лопастей располагаются на поверхности муфты. А цанга, имея обычную коническую резьбу, вкручивается в муфту. Обычно это необходимо, чтобы закрепить передвижной центратор на двигателе. При повороте муфты цанга начинает сжиматься, надежно закрепляя корпус двигателя. С этой же целью на внутренней поверхности цанги делают продольные полосы из сплава вольфрама и кобальта.
Резьба цанги имеет ступенчатый тип, благодаря чему при достижении максимального вкручивания происходит заедание. Как правило, степень усилия для этого должна достигать 100-500 кН, а различна из-за момента свинчивания, который обычно равен от 23 до 56 кН.м.
Как видно, передвижные центраторы имеют довольно простое строение, выполняя при этом очень ответственную задачу. Именно простота устройства гарантирует удобство при выполнении работ и необходимый уровень надежности.
Непременно стоит отметить маркировку, проставляемую на центраторах. Она зависит от типа пород, через которые способно проходить устройство. Например, маркировка МС говорит о возможности прохода центратора через мягкие пласты пород, имеющие прослойки средней жесткости. Маркировка С обозначает центраторы, работающие с породами средней жесткости, а буквой Т маркируются центраторы для максимально твердых пород.
Чтобы задать вопрос или сделать заявку,
нажмите на кнопку ниже:
Источник
БУРИНТЕХ
Научно-производственное предприятие «БУРИНТЕХ» основано в 1999 году и в настоящее время является крупнейшим разработчиком и производителем конкурентоспособного в мире инструмента для бурения и ремонта нефтяных, газовых и горнорудных скважин.
НПП «БУРИНТЕХ» предоставляет широкий спектр нефтесервисных услуг, как в комплексе, так и по отдельности.
Компания осуществляет свою деятельность на территории 28 субъектов Российской Федерации.
Наша продукция поставляется в страны СНГ, Ближний Восток, Северную Африку, Европу и Северную Америку.
На предприятии разработана, внедрена и успешно работает Интегрированная cистема менеджмента качества, сертифицированная на соответствие с требованиями ГОСТ Р ИСО 9001-2008 (ISO 9001:2008), (ISO 14001:2004), API Spec 7-1, API Spec Q1, , (OHSAS 18001:2007).
В разделе представлены новости компании.
Мы всегда рады видеть в нашем коллективе людей, способных решать нестандартные задачи, управлять изменениями и достигать результатов.
В данном разделе Вы можете оставить свое резюме на рассмотрение. Мы ценим такие качества как инициативность, обучаемость, стремление к профессиональному развитию и ориентированность на результат.
Официальные отзывы компаний-заказчиков о работе нашего инструмента и качестве сервисных услуг.
Достигнутые рекордные показатели при использовании нашей продукции.
Наши статьи опубликованные в различных журналах и газетах.
Узнайте больше о продукции и услугах компании.
Классификация шарошечных, PDC, алмазных долота и бурильных головок по коду IADC.
Политика в области безопасности труда, экологическая политика, антиалкогольная и антинаркотическая политика.
В разделе представлены стандарты предприятия управления безопасностью труда.
Руководство предприятия уделяет особое внимание экологическому аспекту производства, выступает за рациональное использование природных ресурсов.
Основной принцип контроля за обеспечением безопасности труда — это регулярные проверки, проводимые руководителями разных уровней управления производством по определенной схеме.
В разделе представлены спрос и предложения компании
Патенты, принадлежащие ООО НПП «БУРИНТЕХ» и подтверждающие уникальность наших разработок и технологий.
НПП «БУРИНТЕХ» — это функционирующая в нефтегазодобывающем секторе и горнорудной промышленности Российской Федерации, странах СНГ, Ближнего Востока и Африки, объединяющая в своей структуре научно-исследовательские, проектно-конструкторские и производственные мощности, сосредоточенные в г.Уфа, 9 обособленных подразделений на территории 6 субъектов Российской Федерации и странах СНГ.
Карьера в компании
Мы всегда рады видеть в нашем коллективе людей, способных решать нестандартные задачи, управлять изменениями и достигать результатов.
В данном разделе Вы можете оставить свое резюме на рассмотрение. Мы ценим такие качества как инициативность, обучаемость, стремление к профессиональному развитию и ориентированность на результат.
Каталоги и брошюры
Фрезерованные и сварные калибраторы и центраторы с прямыми и спиральными лопастями
Калибраторы и центраторы
НПП «БУРИНТЕХ» производит фрезерованные и сварные калибраторы и центраторы с прямыми и спиральными лопастями для работы в различных по категории твердости горных породах, предназначенные для калибрования стенок ствола скважины, стабилизации и центрирования бурильного инструмента.
Калибраторы типа К и центраторы типа Ц представлены следующими конструктивными особенностями:
КП (ЦП) — калибратор (центратор) с прямыми лопастями;
КС (ЦС) — калибратор (центратор) со спиральными лопастями;
КЛС (ЦЛС) — калибратор (центратор) со спиральными противоположными винтовой линии лопастями.
По типу вооружения могут быть:
СТ — для работы в породах категории твердости, оснащаются твердосплавными зубками;
СТК — для работы в породах категории твердости, оснащаются твердосплавными зубками и твердосплавными штырями с импрегнированными алмазными зернами;
ТК — для работы в породах категории твердости, оснащаются твердосплавными штырями с импрегнированными алмазными зернами.
Калибратор роликовый со сменными секциями
Предназначен для использования в компоновках для бурения наклонно-направленных и горизонтальных участков скважин. Позволяет снизить потери крутящего момента, при вращении бурильной колонны.
Источник
Центратор и калибратор скважины
Используя калибратор и центратор для бурения скважины значительно повышается производительность, снижаются затраты. Для буровых работ конструируем и продаем комплектующие по заводским ценам.
Конструкция калибраторов и центраторов
Не допуская отклонения расширителя от заданной траектории центратор для горизонтальных скважин идет впереди него. Для нужного распределения бентонита между центратором и расширителем, в первом предусмотрен ограничитель подачи бентонита.
Калибратор скважины идет сзади расширителя заглаживая, уплотняя стенки для последующей протяжки трубы.
Инструменты заполняются либо не заполняются бентонитом, что особенно актуально на больших диаметрах.
Какие бывают калибраторы и центраторы скважин?
По конструктивным особенностям выделяют два вида инструмента: лопастные, шарошечные. Лопастные изготавливают в виде корпуса с 3-6 наклонными, прямыми или спиральными лопастями. Конструкцию отличает прочность, жесткость.
Режущей частью детали шарошечного (или роликового) типа выступают шарошки. Они расположены на роликах, которые перекатываются по стенке скважинного отверстия, обеспечивая охлаждение инструмента. За счет сменных элементов эта конструкция прослужит значительно дольше.
Применение калибраторов
Они придут на помощь, когда породоразрущающий инструмент сильно изношен, не способен обеспечить необходимый диаметр. Их использование сокращает срок проходки без потери качества, предупреждает перерасход материалов. Оборудование размещают выше долота, чтобы предупредить зауживание ствола. Он прорабатывает ствол, поддерживая постоянный заданный диаметр.
Компания «ТЕХНОПРОК-61» выпускает вспомогательное оборудование для бурения. Оно увеличивает жесткость колонн, предохраняет от износа режущую часть, повышает точность бурения.
Чтобы оформить заказа на товар оставьте заявку на сайте либо позвоните по номеру телефона в разделе «Контакты».
Источник
Центраторы
Компания Рутектор — официальный дистрибьютор представленного в каталоге оборудования.
Получить исчерпывающую информацию о моделях, наличии на складе, условиях поставки можно по телефонам, указанным выше, или отправив запрос.
Отправить запрос
ВОПРОСЫ ПО ПОДБОРУ ЦЕНТРАТОРА
1. Диаметры труб?
2. Толщина стенки трубы?
3. Марка стали с коэфф. прочности (Мпа)?
4. Технология сварки (ручная электродуговая, орбитальная сварка, др.)?
5. Необходимо использовать один центратор для всего диапазона диаметров труб или отдельный центратор на каждый диаметр?
6. Необходимый тип центратора: наружный центратор ( цепной, винтовой, струбцинный, эксцентриковый. ), внутренний центратор ( ручной, пневматический, гидравлический)
7. Необходимость исправлять эллипсность стыков труб перед сваркой, виды деформации края трубы (эллипсность, вмятины)?
8. Необходимость сваривать трубы с отводами (Т-образными, Г-образными) ?
9. Прочие условия эксплуатации (температура, осадки.)?
ВИДЫ ЦЕНТРАТОРОВ
Цетровка труб в сварочных работах на магистральных трубопроводах – это сложная задача, особенно для труб больших диаметров, где выполнение операции осложняется значительным весом стыкуемых элементов. Для получения качественного шва свариваемые стыки труб должны быть надежно и правильно зафиксированы, при этом стык должен быть доступен для проведения сварочных работ – эту роль выполняют трубные центраторы.
Производители центраторов предлагают различные способы решения задач центровки стыка в зависимости от принятой технологии сварочных работ, диаметра и материала труб, возможного наличия эллипсности и необходимости приварки отводов и патрубков.
По способу установки и доступу к зоне сварки центратора делятся на две основные группы: внутренние и наружные
Вес свариваемых труб и как следствие усилие которое необходимо для надежной фиксации стыков являются критерием для выбора привода: ручной, гидравлический, пневматический
Наружные звенные центраторы (ЦНЗ)
Максимальный диаметр труб — до 2000 мм
Центраторы изготовлены из соединенных шарнирами звеньев и упора, который стягивает звенья по мере того как прижимается к трубе. Упор может быть выполнен в виде простого ручного винта или гидравлического домкрата для более тяжелых и ответственных соединений.
Наружные арочные центраторы ЦАН, ЦАН-Г
Максимальный диметр труб — 900 мм
Конструкция арочного центратора является более жесткой, надежная и долговечной по сравнению с звенным центратором.
Данный вид центратора состоит из 2-х или 3-х соединённых шарнирами дугообразных секций, которые сжимаются винтом ( тип ЦАН) или домкратом (ЦАН-Г). Количество секции зависит от диаметра труб.
Наружные цепные центраторы
Фиксация труб цепными центратора осуществляется за счет натяжения цепи ручным червяным приводом. Цепные центраторы изготавливаются в однорядном исполнении для труб диметром до 300мм и двухрядном для труб и резервуаров от 300 мм до 6000мм ( 6м!).
Преимуществом данного вида ценраторов является их быстрая установка и универсальность – один центратор подходит для труб разных диаметров.
Комплект центратора может включать устройства для приварки Г образных отводов. Данный вид центратора может применяться для исправления эллипсности.
Наружные эксцентриковые центраторы ЦНЭ
Максимальный диаметр труб — 500 мм
Конструкция эксцентрикового центратора схожа с арочным, но зажим полудуг проводится в нем. ручным эксцентриковым зажимом. Такой способ зажима ускоряет установку центратора но является менее надежным, т.к. при недостаточном опыте оператора имеется риск самопроизвольного рассоединения
Наружные центраторы – струбцины для труб малых диаметров
Этот вид центратора применяется для труб малых диаметров . Струбцины имеют компактную конструкцию, которая определяется формой трубы. Зажим осуществляется ручным рычажным механизмом
Внутренние центраторы механические и гидравлические
Этот вид центратора имеет более сложную конструкцию по сравнению с наружными, т.к центровка проводится не только по внешнему но и по внутреннему контуру. Данный вид центратора часто применяется для труб с полиуретановым наружным покрытием, когда сварка возможна только с внутренней кромке.
Принцип действия: внутренний центратор фиксируется в одном торце, а другой вставляется вручную или надвигается с помощью грузоподъёмного механизма.
Внутренние центраторы имеют ручное механическое исполнение для труб диаметром до 300мм. и более сложное гидравлическое для ответственных соединений в трубах диаметром от 300 мм
