Труба электрокор 160 136

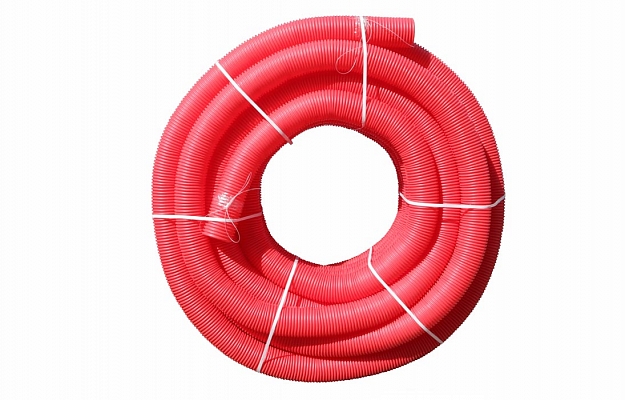

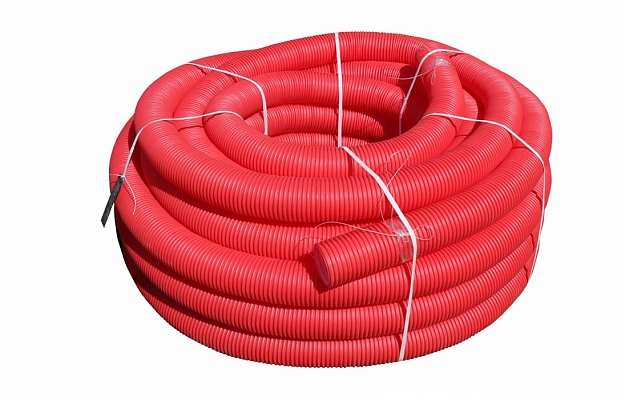

Труба ЭЛЕКТРОКОР ФЛЕКС d=160 (бухта 50 м), c протяжкой

Описание

Труба Электрокор Флекс являются современным и наиболее эффективным решением при строительстве кабельной канализации, строительстве магистральных и местных линий связи.

Гибкие двустенные трубы предназначены для защиты кабеля от механических повреждений и агрессивного воздействия окружающей среды.

Гибкие двустенные гофрированные трубы отличаются высокой кольцевой жёсткостью и способны выдерживать значительные механические нагрузки. Высокая гибкость трубы позволяет осуществлять обход препятствий на пути следования кабельной трассы. Широкий температурный диапазон и наличие специальных аксессуаров позволяет создавать кабельные трассы любой сложности.

Трубы сертифицированы в системе сертификации ГОСТ Р Госстандарта России.

В качестве смотровых устройств могут использоваться железобетонные колодцы производства СВЯЗЬСТРОЙДЕТАЛЬ.

  • Материал – полиэтилен, химически стоек к агрессивным средам
  • Внешняя стенка – гофрированная (высокая прочность труб), внутренняя стенка – гладкая (легкая протяжка кабеля)
  • Высокая кольцевая жесткость
  • Малый вес труб
  • Широкий диапазон эксплуатационных температур (от -40 до +90 °С)
  • Эластичность трубы даже при низких температурах
  • Высокая степень защиты от влаги (при использовании специальных аксессуаров)
  • Поставляются в бухтах
  • Наличие нейлоновой протяжки
  • Каждая бухта комплектуется одной соединительной муфтой

Допускаются только скрытые виды монтажа (в грунте или замоноличенно внутри бетонных (ж/бетонных) изделий).

Основное хранение труб: Навесы или помещения, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции и т.п.), расположенные в любых макроклиматических районах, в атмосфере любых типов (5 ОЖ4 по ГОСТу 15150).

Кратковременное хранение труб: Открытые площадки в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов (8 ОЖ3 по ГОСТу 15150).

Источник

Системы трубопроводов для защиты кабеля

Прокладка кабелей в трубах позволяет применять менее дорогостоящую кабельную продукцию и производить в процессе эксплуатации замену кабельных линий с меньшими трудозатратами.

В 2014 году введены в действие ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей. Часть 1. Общие требования» и ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», регламентирующие производство трубной продукции для защиты и прокладки изолированных проводов и/или кабелей в электрических установках или в системах связи.

Модули доступа полимерные сборные (МДПС)

1. Труба ЭЛЕКТРОПАЙП ОС

2. Труба ЭЛЕКТРОПАЙП

3. Труба ЭЛЕКТРОПАЙП ПРО

Полиэтиленовый кабельный
колодец ККСП-PRO

Во время снегопадов возрастает
риск обрыва проводов.

При обрыве проводов возникает угроза жизни и здоровью пешеходов

При обрыве проводов создается аварийная обстановка, приводящая к затруднению движения на проезжей части

Эстетический недостаток восприятия архитектуры города

Безопасность для пешеходов — отсутствует риск удара электрическим током

Свободное движение транспорта

Город без проводов — город будущего

Ключевые характеристики систем трубопроводов для защиты кабеля

длительный срок эксплуатации (не менее 50 лет )

удобство монтажа (низкий вес и гибкость, позволяющая пройти повороты свободным изгибом)

Читайте также:  Опрессовка газовых труб в многоквартирном доме как проводится

широкий ассортимент соединительных деталей и комплектующих

Области применения

Электроснабжение и телекоммуникации, уличное освещение и наружная реклама (строительство кабельной канализации; защита кабеля от механических повреждений)

Транспортная инфраструктура и монолитное бетонирование (строительство кабельной канализации вдоль и под автомобильными и железными дорогами, под взлетно-посадочными полосами аэропортов)

Выбор труб в зависимости от диаметра кабеля/пучка кабелей в соответствии с ГОСТ Р МЭК 61386.24-2014

Наружный диаметр, мм Минимальный внутренний диаметр, мм Диаметр кабеля или пучка кабелей, мм
Минимальный диаметр, мм Максимальный диаметр, мм
Наружный диаметр, мм Минимальный внутренний диаметр, мм Диаметр кабеля или пучка кабелей, мм
Минимальный диаметр, мм Максимальный диаметр, мм
50 37 11,1 24,7
63 47 14,1 31,3
75 56 16,8 37,3
90 67 20,1 44,7
110 82 24,6 54,7
125 94 28,2 62,7
140 106 31,8 70,7
160 120 36,0 80,0
180 135 40,5 90,0
200 150 45,0 100,0
225 170 51,0 113,3
250 188 56,4 125,3
280 210 63,0 140,0

Системы гофрированных трубопроводов ЭЛЕКТРОКОР

Трубы серии ЭЛЕКТРОКОР

Двухслойные, гибкие или жесткие трубы из полимерной композиции, имеющие гладкий внутренний слой и гофрированный наружный слой красного цвета.

Рекомендуемая область применения: обустройство трубных систем для защиты кабелей и электрических проводов (слаботочного, силового низкого напряжения), телекоммуникационных и сигнальных кабелей, кабелей управления, электрических кабелей связи от механических воздействий и агрессивной окружающей среды. При использовании ЭЛЕКТРОКОР и ЭЛЕКТРОКОР ПРО не требуются дополнительные меры защиты (согласно ГОСТ Р МЭК 61386.24-2014).

ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 22.21.21-028-73011750-2017

Способ соединения: с помощью муфты

Способы прокладки: траншейная

Основные характеристики

Двухслойные гибкие трубы со структурированной стенкой с улучшенными прочностными характеристиками. Наличие протяжки (тросика). Применение специальных композиций полимеров и оптимизированный профиль стенки обеспечивают высокую надежность конструкции.

Двухслойные жесткие трубы со структурированной стенкой с улучшенными прочностными характеристиками. Применение специальных композиций полимеров и оптимизированный профиль стенки обеспечивают высокую надежность конструкции.

Двухслойные жесткие трубы со структурированной стенкой с наилучшими прочностными характеристиками. Применение специальных композиций полимеров и оптимизированный профиль стенки обеспечивают высокую надежность конструкции.

Диаметры, dе, мм; DN/OD

Стойкость к удару

Радиус изгиба, не менее

Герметичность соединений, ГОСТ 14254-96

Сопротивление изоляции, МОм, более

Электрическая прочность, мин., не менее

Термостабильность при температуре 200°С, мин., не менее

Фитинги и аксессуары для труб серии ЭЛЕКТРОКОР

Диаметр, мм; DN/OD

Диаметр, мм; DN/OD

Муфта с защелкой

Достигается герметичность соединений (ГОСТ 14254-96) IP54

При отсутствии уплотнительного кольца достигается герметичность соединений (ГОСТ 14254-96) IP43, с уплотнительным кольцом – IP66

Держатель расстояний (кластер)

Тип держателя DN/OD 110 – двойной и тройной.

Тип держателя DN/OD 160 – двойной.

Тип держателя DN/OD 200 – одинарный.

Системы многослойных трубопроводов ЭЛЕКТРОПАЙП

Трубы серии ЭЛЕКТРОПАЙП и серии ЭЛЕКТРОПАЙП РС

Полимерные безгалогенные гладкие Трубы серии ЭЛЕКТРОПАЙП и серии ЭЛЕКТРОПАЙП РС не выделяют вредных веществ при горении, обладают улучшенными эксплуатационными характеристиками и предназначены для защиты изолированных электрических проводов и/или кабеля от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках.

Внешний маркерный слой красного цвета позволяет упростить:

• визуальный контроль допустимых повреждений кабельной трубы;

ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 22.21.21-033-73011750-2020 (для труб ЭЛЕКТРОПАЙП, ЭЛЕКТРОПАЙП ПРО) , ТУ 22.21.21-060-73011750-2018 (для труб ЭЛЕКТРОПАЙП ОС) , ТУ 22.21.21-070-73011750-2020 (для труб серии ЭЛЕКТРОПАЙП РС) .

Способ соединения: сварка нагретым инструментом встык или с помощью электросварных фитингов.

Способы прокладки: траншейная; бестраншейная (в том числе горизонтально-направленное бурение).

Краткая инструкция
по монтажу
Скачать

Основные характеристики

ЭЛЕКТРОПАЙП,
ЭЛЕКТРОПАЙП РС

Трубы полимерные гладкие, с двухслойной стенкой, внутренним слоем из первичного полимера из натуральных композиций для повышения свариваемости, с наружным красным идентификационным слоем со светостабилизаторами.

ЭЛЕКТРОПАЙП ПРО,
ЭЛЕКТРОПАЙП ПРО РС

Трубы полимерные гладкие трехслойные, внутренний слой синего цвета из полимерной композиции стойкой к воздействию короткого замыкания в кабеле, основной слой из натурального полимера повышенной свариваемости, наружный маркерный слой из светостабилизированной полимерной композиции красного цвета с четырьмя идентификационными полосами.

ЭЛЕКТРОПАЙП ОС,
ЭЛЕКТРОПАЙП ОС РС

Трехслойные гладкие трубы с внутренним слоем, не поддерживающим горение.

Трубы полимерные гладкие, с двухслойной стенкой, внутренним слоем из первичного полимера из натуральных композиций для повышения свариваемости, с наружным красным идентификационным слоем со светостабилизаторами.

Трубы полимерные гладкие трехслойные, внутренний слой синего цвета из полимерной композиции стойкой к воздействию короткого замыкания в кабеле, основной слой из натурального полимера повышенной свариваемости, наружный маркерный слой из светостабилизированной полимерной композиции красного цвета с четырьмя идентификационными полосами.

Трехслойные гладкие трубы с внутренним слоем, не поддерживающим горение.

Трубы полимерные гладкие, с двухслойной стенкой, внутренним слоем из первичного полимера из натуральных композиций для повышения свариваемости, с наружным красным идентификационным слоем со светостабилизаторами.

ЭЛЕКТРОПАЙП ПРО РС

Трубы полимерные гладкие трехслойные, внутренний слой синего цвета из полимерной композиции стойкой к воздействию короткого замыкания в кабеле, основной слой из натурального полимера повышенной свариваемости, наружный маркерный слой из светостабилизированной полимерной композиции красного цвета с четырьмя идентификационными полосами.

ЭЛЕКТРОПАЙП ОС РС

Трехслойные гладкие трубы с внутренним слоем, не поддерживающим горение.

Диаметры, dе, мм; DN/OD

Сопротивление сжатию;
кольцевая жесткость (SN)

450Н, 750Н, 1250Н

SN4, SN8, SN12, SN14, SN16, SN24, SN32, SN48, SN56, SN96, SN192

Стойкость к удару

L (легкая), N (нормальная), S (тяжелая)

Радиус изгиба, не менее

Герметичность соединений, ГОСТ 14254-2015

IP68 (сварка встык либо с помощью электросварных муфт)

Сопротивление изоляции, МОм, более

Не более. Для нетокопоисковых труб.

Электрическая прочность, мин., не менее

Для нетокопоисковых труб.

Испытание раскалённой проволокой,°С

Диаметр, мм; DN/OD

Фитинги для труб серии ЭЛЕКТРОПАЙП

Диаметр, мм; DN/OD

Муфты электросварные ЭЛЕКТРОПАЙП красного цвета – под заказ

Муфта
ГРУППА ПОЛИПЛАСТИК

Трубы защитные из полиэтилена для линейных сооружений связи (ЗПТ)

Двухслойные гладкие трубы со скользящим внутренним покрытием.

Рекомендуемая область применения: обустройство механической защиты волоконно-оптических линий передачи от вибрации и механических повреждений при прокладке в грунте, через водные преграды с заглублением и без заглубления в дно, а также в каналах кабельной канализации, трубах, блоках, коллекторах, по мостам и эстакадам.

Способ прокладки: траншейная; бестраншейная (в том числе горизонтально-направленное бурение).

Нормативная документация: ТУ 2248-013-73011750-2015 , ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле»

Способ соединения: сварка нагретым инструментом встык; с помощью деталей с закладными нагревателями (электросварными фитингами) или с применением компрессионных муфт

Стойкость к удару N (нормальная)

Радиус изгиба, не менее

Герметичность соединений, ГОСТ 14254-96

Термостабильность при температуре 200°С, мин., не менее

Коэффициент трения, не более

Трубы для телекоммуникационных сетей

  • FTTx — технология организации волоконно-оптических сетей с доведением оптоволоконного кабеля клиенту до определенной точки доступа;
  • FTTH позволяет подключить оптоволоконный кабель к частным или коммерческим потребителям без применения медных проводов.
  • в существующих сетях;
  • траншейная;
  • прокладка внутри зданий, в том числе в огнезащитном исполнении.
  • внутреннее покрытие с низким коэффициентом трения;
  • широкий диапазон доступных цветов: прозрачный, непрозрачный и с полосой.

Специальные варианты исполнения:

  • защита от крыс;
  • армированные;
  • антитермитные;
  • воздушные;
  • влагозащищенные.

Полиэтиленовые кабельные колодцы ККСП-PRO

Обеспечивают надежную механическую защиту соединений электрических и кабельных линий от атмосферных осадков и перепадов температур. Все колодцы проходят обязательные испытания на герметичность. Возможно изготовление изделий на основании технического задания заказчика.

Рекомендуемая область применения: в системах кабельной канализации (слаботочных и силовых систем) при разных транспортных нагрузках.

  • надежная защита электрических и телекоммуникационных сетей от атмосферных осадков и перепадов температур;
  • герметичность, подтвержденная лабораторными испытаниями;
  • хорошие диэлектрические свойства, термостабильность;
  • устойчивость к коррозии, возможность прокладки в агрессивных грунтах;

номинальная кольцевая жесткость шахты колодца не менее SN2, усиленное монолитное литое дно. i Для диаметров шахт: 1000 мм, 1300 мм, 1600 мм

Конструкция колодцев зависит от условий прокладки трассы кабельной канализации и определяется проектом. При необходимости, возможно изготовление шахты колодца с дополнительным внутренним защитным слоем. Для каждого изделия разрабатывается чертеж, который согласовывается с заказчиком.

Нормативная документация: ТУ 2291–007–73011750-2013
