Технология замены трубопроводов методом гидравлического разрушения



Технология замены трубопроводов методом гидравлического разрушения

На правах рекламы

Представляем вашему вниманию технологию замены трубопроводов методом гидравлического разрушения.

Метод гидравлического разрушения трубопроводов заключается в разрушении старой трубы, с одновременной протяжкой по старому каналу новой трубы большего или равного диаметра под землей, без вскрытия дорожного покрытия.

Необходимость применения и преимущества метода гидравлического разрушения

Метод разрушения – самый распространенный способ санации трубопроводов во всем мире. Данная технология нашла широкое применение при замене чугунных, стальных, железобетонных и других видов трубопроводов на полиэтиленовые, почти вечные трубы водопровода, канализации и тепловых сетей.

Объективно необходимость в методе разрушения обусловлена следующими причинами:

  1. Городские коммунальные сети по всей России изношены на 70-90%. Основная часть стальных и чугунных трубопроводов попросту сгнили. В этих условиях для развития ЖКХ просто необходимо масштабное применение новых технологий строительства.
  2. В стесненных городских условиях часто просто негде проложить коммуникации вне старых линий трубопроводов. Необходимость прокладки коммуникаций по старым, отработанным трассам в наших городах едва ли не больше, чем прокладки новых трубопроводов.
  3. Постепенно, практически повсеместно как в крупных, так и в небольших городах вступают в силу запреты на вскрытие дорожного полотна, на работы, проводимые открытым способом.

Отметим основные преимущества данной технологии:

  • работа проходит без вскрытия дорожного полотна;
  • труба укладывается по старому каналу;
  • высокая скорость прокладки трубопровода;
  • относительно низкая себестоимость работы;
  • возможность увеличение пропускной способности трубопровода;

Технология метода гидравлического разрушения

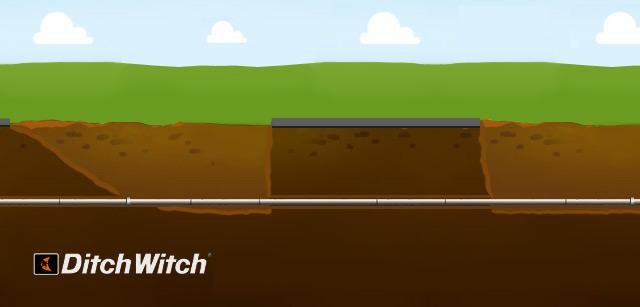

Работа начинается с подготовки приемного и стартового котлована.

Самым важным в подготовке стартового котлована является четкая центровка рабочего станка разрушителя относительно разрушаемой трубы. Горизонт станка должен совпадать с горизонтом трубы, что предъявляет определенные требования к подготовке поверхности приямка, упорной стенки и среза самой трубы: все эти элементы должны быть максимально ровными. При тщательной подготовке приямка удается избежать движения разрушающего станка в поперечной плоскости и излишних вибраций. Кроме того, для страховки от обводнения немаловажно подготовить «пол» приямка, осуществив отсыпку щебнем или положив настил из досок.

Требования к приемному котловану просты – главное обеспечить удобный заход для затягиваемой трубы.

Гидравлический разрушитель погружается в котлован при помощи крана, а гидравлическая маслостанция, приводящая его в действие, остается на поверхности. Длина шлангов позволяет легко разместить эти два основных агрегата установки.

Для работы с разрушителем изготовляют стальной упор. Например, это может быть плита размером 1,2х2,5 м, толщиной 15 мм. Иначе, установка с усилием обратной тяги 50 тонн и выше закопала бы себя, не найдя в процессе разрушения трубы достаточной платформы для опоры.

Штанги гидравлического разрушителя поступательно скручиваются специальным механизмом и проталкиваются по старому каналу трубопровода до выхода в приемный котлован. Важно отметить, что уклон канала трубы от стартового до приемного котлована не должен превышать 20 градусов, что обусловлено гибкостью штанг разрушителя.

После выхода штанг в приемный котлован устанавливается разрушающая головка и за ней через цанговый захват труба. Разрушающая головка-нож подбирается исходя из внешнего диаметра протягиваемой трубы (например, 110, 160, 225, 325, 425 мм):

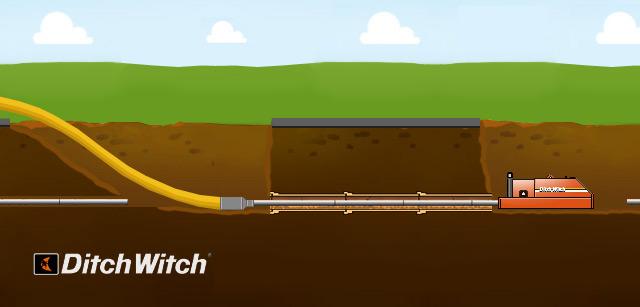

Когда все элементы соединены, установка переключается в режим обратного протягивания и начинается процесс замены старой трубы на новую:

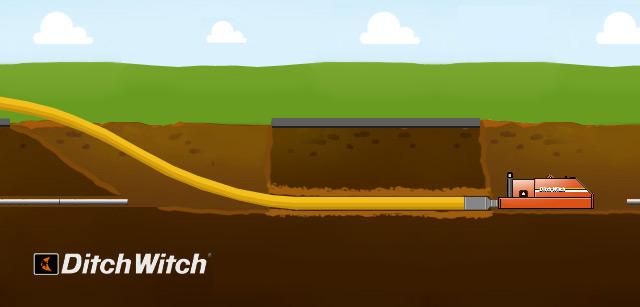

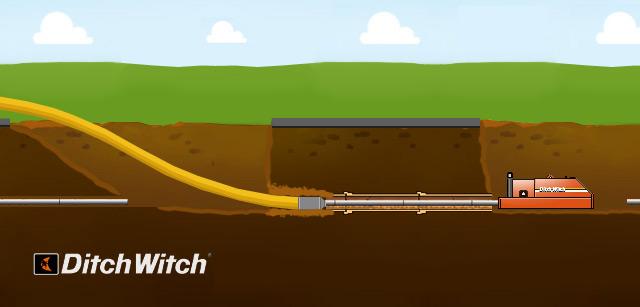

Разрушение происходит одновременно с протаскиванием новой ПНД трубы. Осколки старой трубы вдавливаются в стенки канала разрушающей головкой. Если разрушаемая труба стальная, нож разрушающей головки взрезает ее, а ее голова раскрывает в стороны. В конце процесса разрушения разрушающая головка подходит к установке:

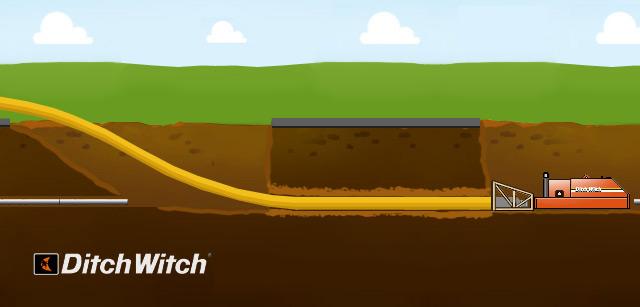

Разрушитель отодвигается от трубы (используется собственный ход штанг как при проталкивании). Между разрушителем и старой трубой устанавливается упорная рама. После этого разрушитель втаскивает разрушающую головку с новой трубой в котлован:

Упорная рама вытаскивается из котлована, вся буксировочная система разбирается и демонтируется. Новая ПЭ труба протянута и готова к присоединению:

Вместо заключения

Гидравлические разрушители Ditch Witch® позволяют разрушать старые трубы с одновременной протяжкой новых в самом распространенном в России диапазоне диаметров 110, 160, 225, 315, 425 мм и более.

Преимущества технологии очевидны, но наиболее наглядно их демонстрируют уже осуществленные работы:

Например, для замены 120 метров стальной трубы диаметром 200 мм на полиэтиленовую трубу диаметром 225 мм, без учета времени на подготовку стартового и приемного котлованов, требуется шесть часов работы.

По самым предварительным подсчетам проведение данной работы открытым способом с последующей отсыпкой и благоустройством территории займет от нескольких дней (при отсутствии работ по благоустройству) до двух недель и более.

Читайте также:  Дымник для трубы дымохода своими руками

Отметим, что разрушение трубы диаметром 200 мм – не самая сложная задача для разрушителя Ditch Witch®. Во время подобной работы мощность 91-тонного разрушителя используется не более чем на 30 %.

Особенно оценят данный способ прокладки городские Водоканалы. Другие методы санации, такие как технология «труба в трубе» или восстановление старых трубопроводов не всегда возможны и экономически целесообразны. А открытый способ дольше, требует более масштабного привлечения техники и значительных трудозатрат. В дальнейшем непременно понадобится отсыпка грунта и благоустройство территории. Не стоит забывать и основное преимущество всех бестраншейных методов прокладки коммуникаций — отсутствие необходимости перекрывать движение при проходке под автотрассами.

На этом и завершим. Выводы всем очевидны.

Менеджер ООО ««ДИТЧ ВИТЧ СЕРВИС»,
Давид Шахназаров
компания «Ditch Witch»

Источник

Замена труб методом разрушения

Представляем вашему вниманию технологию замены трубопроводов методом гидравлического разрушения.

Метод гидравлического разрушения трубопроводов заключается в разрушении старой трубы, с одновременной протяжкой по старому каналу новой трубы большего или равного диаметра под землей, без вскрытия дорожного покрытия.

Необходимость применения и преимущества метода гидравлического разрушения

Метод разрушения – самый распространенный способ санации трубопроводов во всем мире. Данная технология нашла широкое применение при замене чугунных, стальных, железобетонных и других видов трубопроводов на полиэтиленовые, почти вечные трубы водопровода, канализации и тепловых сетей.

Объективно необходимость в методе разрушения обусловлена следующими причинами:

  1. Городские коммунальные сети по всей России изношены на 70-90%. Основная часть стальных и чугунных трубопроводов попросту сгнили. В этих условиях для развития ЖКХ просто необходимо масштабное применение новых технологий строительства.
  2. В стесненных городских условиях часто просто негде проложить коммуникации вне старых линий трубопроводов. Необходимость прокладки коммуникаций по старым, отработанным трассам в наших городах едва ли не больше, чем прокладки новых трубопроводов.
  3. Постепенно, практически повсеместно как в крупных, так и в небольших городах вступают в силу запреты на вскрытие дорожного полотна, на работы, проводимые открытым способом.

Отметим основные преимущества данной технологии:

  • работа проходит без вскрытия дорожного полотна;
  • труба укладывается по старому каналу;
  • высокая скорость прокладки трубопровода;
  • относительно низкая себестоимость работы;
  • возможность увеличение пропускной способности трубопровода;

Технология метода гидравлического разрушения

Работа начинается с подготовки приемного и стартового котлована.

Самым важным в подготовке стартового котлована является четкая центровка рабочего станка разрушителя относительно разрушаемой трубы. Горизонт станка должен совпадать с горизонтом трубы, что предъявляет определенные требования к подготовке поверхности приямка, упорной стенки и среза самой трубы: все эти элементы должны быть максимально ровными. При тщательной подготовке приямка удается избежать движения разрушающего станка в поперечной плоскости и излишних вибраций. Кроме того, для страховки от обводнения немаловажно подготовить «пол» приямка, осуществив отсыпку щебнем или положив настил из досок.

Требования к приемному котловану просты – главное обеспечить удобный заход для затягиваемой трубы.

Гидравлический разрушитель погружается в котлован при помощи крана, а гидравлическая маслостанция, приводящая его в действие, остается на поверхности. Длина шлангов позволяет легко разместить эти два основных агрегата установки.

Для работы с разрушителем изготовляют стальной упор. Например, это может быть плита размером 1,2х2,5 м, толщиной 15 мм. Иначе, установка с усилием обратной тяги 50 тонн и выше закопала бы себя, не найдя в процессе разрушения трубы достаточной платформы для опоры.

Штанги гидравлического разрушителя поступательно скручиваются специальным механизмом и проталкиваются по старому каналу трубопровода до выхода в приемный котлован. Важно отметить, что уклон канала трубы от стартового до приемного котлована не должен превышать 20 градусов, что обусловлено гибкостью штанг разрушителя.

После выхода штанг в приемный котлован устанавливается разрушающая головка и за ней через цанговый захват труба. Разрушающая головка-нож подбирается исходя из внешнего диаметра протягиваемой трубы (например, 110, 160, 225, 325, 425 мм):

Когда все элементы соединены, установка переключается в режим обратного протягивания и начинается процесс замены старой трубы на новую:

Разрушение происходит одновременно с протаскиванием новой ПНД трубы. Осколки старой трубы вдавливаются в стенки канала разрушающей головкой. Если разрушаемая труба стальная, нож разрушающей головки взрезает ее, а ее голова раскрывает в стороны. В конце процесса разрушения разрушающая головка подходит к установке:

Разрушитель отодвигается от трубы (используется собственный ход штанг как при проталкивании). Между разрушителем и старой трубой устанавливается упорная рама. После этого разрушитель втаскивает разрушающую головку с новой трубой в котлован:

Упорная рама вытаскивается из котлована, вся буксировочная система разбирается и демонтируется. Новая ПЭ труба протянута и готова к присоединению:

Читайте также:  Как изолировать трубу от буржуйки

Источник

Берстлайнинг трубопроводов — санация методом подземного разрушения трубы

Одним из методов замены и модернизации трубопроводов является берстлайнинг – это способ, который подразумевает разрушение старой, изношенной или поврежденной трубы и прокладку новой.

В результате работ, существующие трубы сменяются новыми, большего диаметра, при этом не требуется удаление обломков старой трубы. Обломки старой трубы вдавливаются в грунт.

Подземное разрушение трубопроводов — берстлайнинг

Ход работ по бестраншейному разрушению труб

Разрушение трубы осуществляется мощными установками с ножами — разрушителями, которые движутся вдоль трубопровода, вдавливание обломков обеспечивает расширитель.

Далее в образовавшееся пространство затягивается новая труба, обладающая большим диаметром, что позволяет значительно повысить пропускную способность трубопровода. Такое решение особенно актуально для устаревших канализационных трубопроводов.

Метод берстлайнинга позволяет заменять и ремонтировать трубы, изготовленные из самых разных материалов: керамики, чугуна, бетона или асбестцемента.

В условиях современных крупных городов, с развитой инфраструктуров и коммуникационной сетью, берстлайнинг – самый оптимальный способ замены устаревших канализационных трубопроводов.

Оборудование для подземного разрушения труб

При проведении работ по подземному разрушению и замене трубопроводов методом берстлайнинга, используется специализированное тяжелое оборудование:

  • гидравлические разрушители труб
  • специализированные пневмоударные установки

Такие установки для берстлайнинга устанавливаются в подготовленной нише, они толкают стальные штанги в полость старой трубы. Штанги протаскиваются по всему протяжению ремонтируемого участка трубопровода.

Гидравлический разрушитель для берстлайнинга

Далее нож-разрушитель и калибратор с зафиксированной полимерной трубой погружаются в стартовый котлован, прикрепляясь к штанге.

Гидравлическая установка проталкивает всю цепочку вдоль участка трубы.

В результате работ осколки разрушенной трубы вдавливаются в грунт, что позволяет укрепить и уплотнить его, тем самым создать туннель, в котором проложен новый трубопровод.

После завершения прокладки нового трубопровода проводится телеинспекция, которая позволяет оценить качество работ, выявить наличие дефектов, на основе заключения видеодиагностики отремонтированного участка трубы осуществляется сдача — приемка работ.

Прокладка ПЭ труб большего диаметра

Полиэтиленовые трубы – современная альтернатива другим материалам, применявшемся прежде. Полиэтилен обладает рядом практических свойств, которые обеспечивают безопасную и длительную эксплуатацию трубопроводов.

Берстлайнинг: бестраншейное разрушение и замена трубопровода канализации

Большим преимуществом санации методом берстлайнинга является:

  • Не требуется предварительная очистка и телеинспекция трубопровода
  • Возможность проклаки трубопровода большего диаметра, чем старый.
  • Так, трубу диаметром в 400 мм можно заменить на 500 мм.

Цена прокладки труб с подземным разрушением старого трубопровода

Берстлайнинг или подземное разрушение труб широко применяется в связи с его экономичностью и простотой.

Стоимость погонного метра полиэтиленовой трубы невысока, кроме того, само оборудование, используемое для берстлайнинга ощутимо дешевле, по сравнению с теми же комплектами оборудования для санации полимерным рукавом.

Стоимость разрушения старой трубы пневмоударной установкой с последующей протяжкой нового участка трубопровода от 14 000 рублей за п.м. при диаметре труб 200 мм.

Цена на разрушение трубопровода от 300 мм при помощи гидравлического разрушителя от 16 000 рублей за п.м. При необходимости бестраншейной прокладки нового трубопровода канализации, с предварительным подземным разрушением существующих труб, диаметром 600 мм цена на работы составит от 24 000 рублей за п.м.

Общая стоимость прокладки труб пневмопробойником складывается из:

  1. Диаметра трубопровода;
  2. Протяженности участка, требующего замены;
  3. Стоимости новых труб (зависит от материала).

Дополнительно оплачиваются:

  • Земляные работы (при необходимости откопки стартового и приемного котлована);
  • Транспортные расходы (доставка оборудования и материалов на объект).

Подземное разрушение труб по технологии берстлайнинга – это практичный и экономичный метод замены устаревших трубопроводов. Экономичность и короткие сроки проведения работ обуславливают активное применение данного метода.

Берстлайнинг может применяться для замены и ремонта трубопроводов различного назначения.
