Вертикально- горизонтальная стойка для эл. дрели с широкими возможностями применения. Первоначально была идея сделать станок для сверления отверстий коронкой в керамической плитке. Но постепенно из небольшого шаблона с направляющими самоделка превратилась в многофункциональную стойку.
Материалы

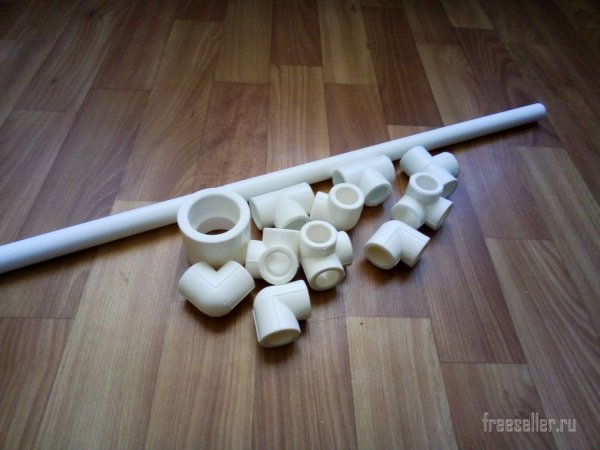

- полипропиленовая труба и фитинги на 20 мм,
- банковские резинки,
- пластиковый хомут,
- болт с головкой под шестигранник (6 мм) и гайка мебельная врезная (6 мм),
- винтики (4 шт.)

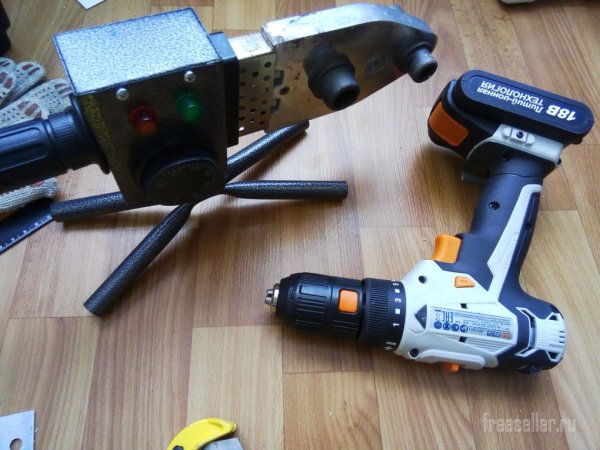

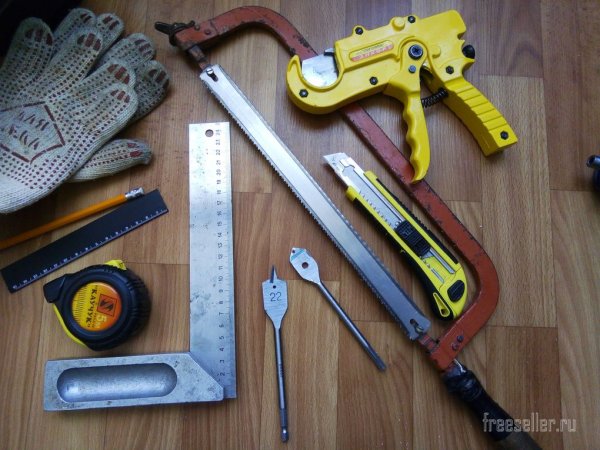

- паяльник и ножницы для полипропиленовых труб,
- шуруповёрт,
- сверло перовое по дереву 19,20,21(переделаны из 22-го сверла) и 22 мм,
- ножовка с двухсторонним полотном (мелкий и крупный зуб),
- строительный угольник и линейка (рулетка),
- напильник
Сборка

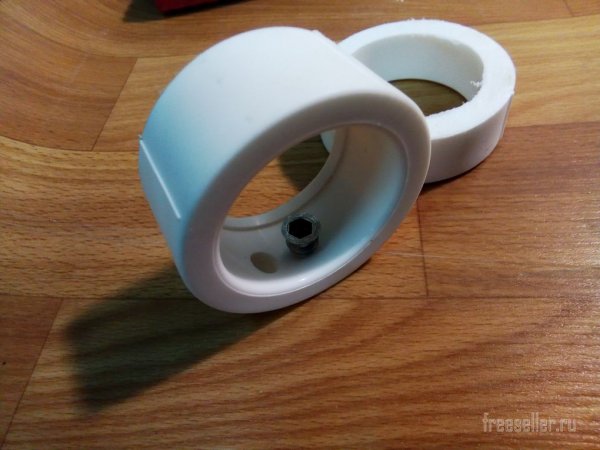

Сборку стойки начал с держателя для дрели, для чего распилил полипропиленовую муфту на 50 мм и врезал туда мебельную шайбу.

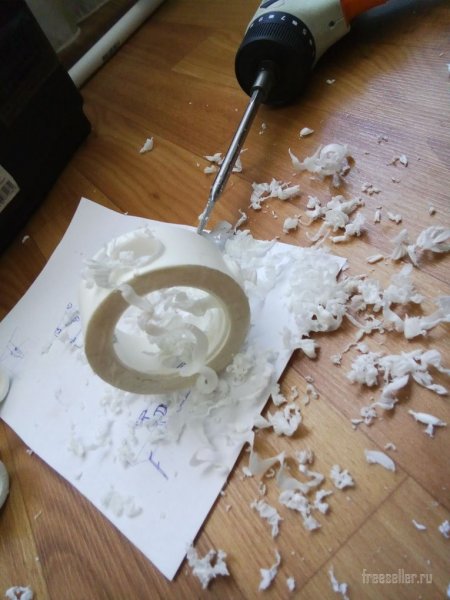

Далее были высверлены три отверстия сверлом на 19 мм. для дальнейшей впайки полипропиленовых трубок.

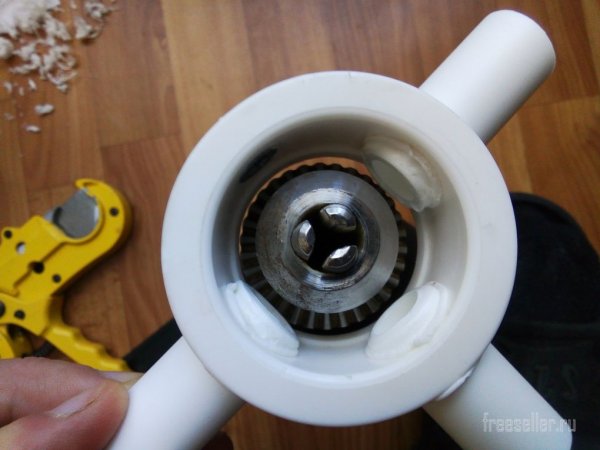

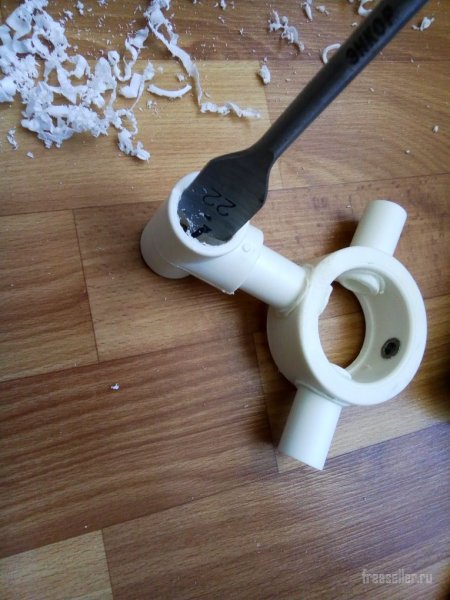

После пайки трубок внутренняя часть муфты обрабатывается напильником под диаметр чуть больше диаметра патрона дрели (42 мм).

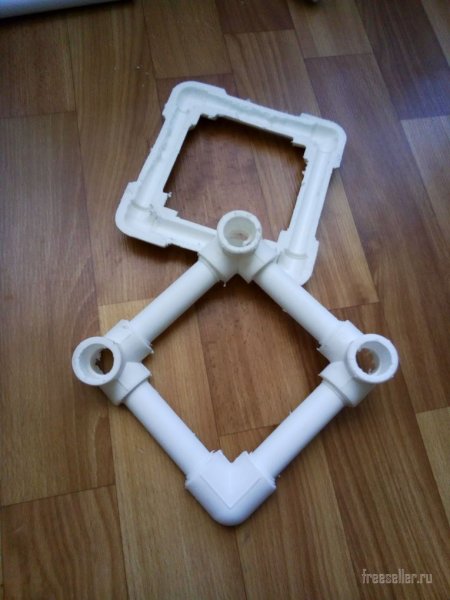

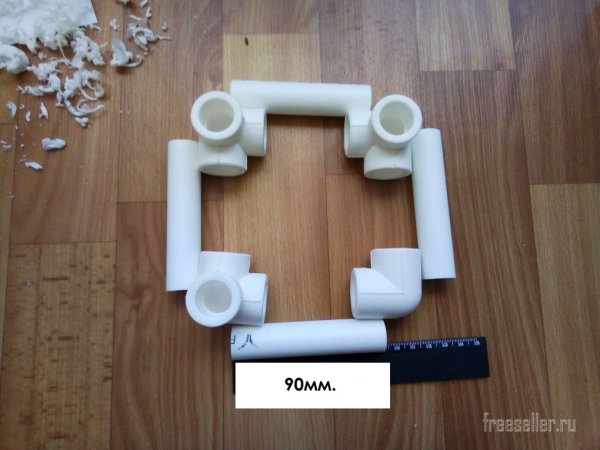

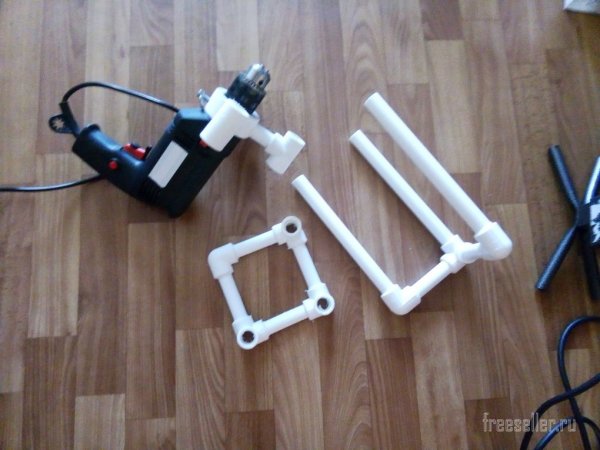

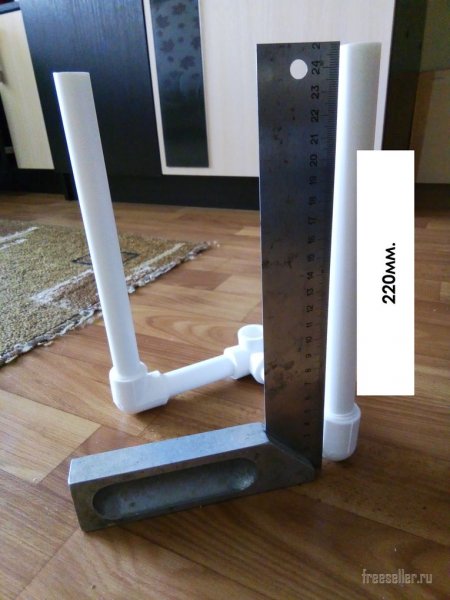

Далее была собрана (спаяна) квадратная платформа и направляющие.
Нижнюю платформу я распилил пополам, вдоль. Прогнал отверстия угловых фитингов сверлом на 20 мм для свободной вставки трех направляющих.

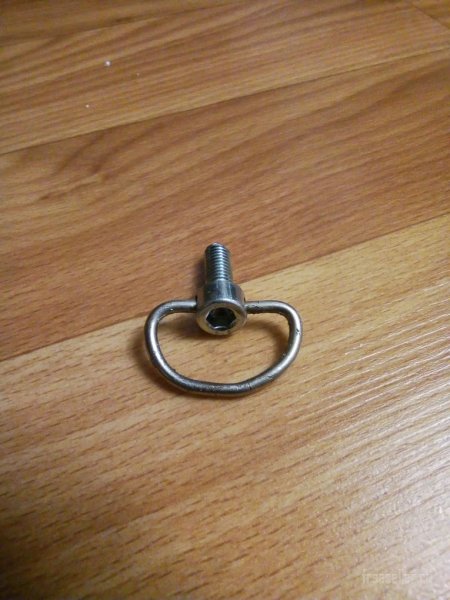

Дрель в муфте фиксируется обычным болтиком с небольшой переделкой.
Подходящих пружин для стойки у меня не было и их заменили обычные банковские резинки.

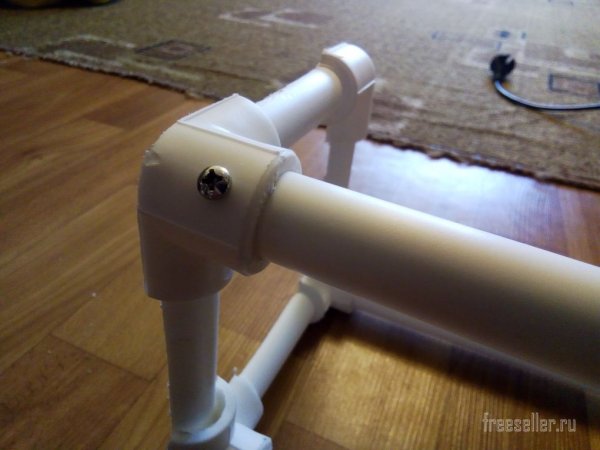

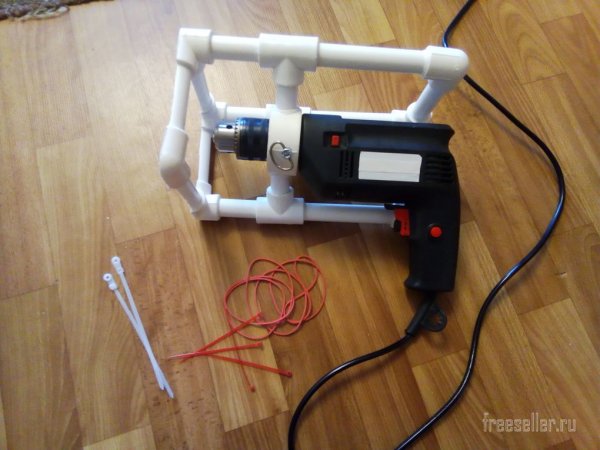

Когда стойка собрана дополнительно, фиксируем направляющие в платформе винтами.
Для работы стойки в горизонтальном положении требуется небольшая переделка:
убрать резинки, заблокировать кнопку или зафиксировать хомутом, установить винт для фиксации положения дрели влево — вправо и использовать скобы для крепления стойки к столу. Для запуска дрели я использую свою старую самоделку — педаль типа «лягушка»

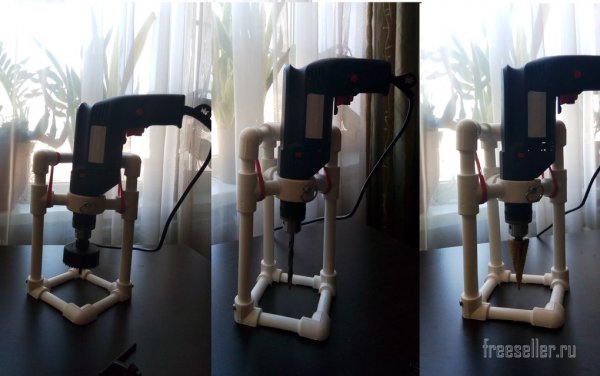

С помощью универсальной стойки можно сверлить отверстия, точить ножи, полировать различные изделия и многое, многое другое.
Источник
Сверлильный станок своими руками из пластиковых труб
Самодельный сверлильный станок из дрели: описание, чертежи, видео
Сверление одно из самых распространенных технологических операций в столярном деле, поэтому каждый мастер знает, как важно сделать отверстие быстро, а главное максимально ровным и чистым.
Когда под рукой есть сверлильный станок, то просверлить отверстие ровно и быстро – не проблема. И наоборот – когда его нет, то качество сверление длинных отверстий может быть затруднительным.
В данной статье мы предложим один из вариантов сверлильного станка из обычной бытовой электродрели или шуруповерта.
Введение
Просверлить тонкую заготовку не проблема — если даже дрель будет не перпендикулярна плоскости сверления, то визуально заметить, что отверстие не ровное, будет не просто, поэтому, как правило, мастер удовлетворится результатом. В таких случаях можно сверлить «на глаз».
Когда же глубина отверстия большая, то даже при небольшом отклонении сверла от перпендикуляра, «кривизна» отверстия будет заметна. Для таких случаев необходимо использовать специальные приспособления, а лучше сверлильный станок.
Поэтому в этот раз мы попробуем сделать самодельный станок из дрели или шуруповерта.
Оригинальная идея
Данная конструкция весьма универсальна, так как ее базовая часть (основание и шпиндельная коробка) является рабочей частью нескольких других устройств, описанных в следующих статьях:
В данных статьях есть фото и видео станков, сделанных своими руками.
| Токарный | Рейсмусовый | Шлифовальный |
Таким образом, часть конструктива описываемого станка, может быть использована для изготовления и последующей сборки еще трех дополнительных устройств. При необходимости, имея все комплектующие, можно по своему усмотрению собирать нужные в данный момент приспособления.
Подготовка к работе
Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.
Инструмент
Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:
- Циркулярная пила или распиловочный станок.
- Электролобзик.
- Углошлифовальная машинка (УШМ или просто «болгарка»).
- Дрель или шуруповерт.
- Шлифовальный станок.
- Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.
Материал и комплектующие
Для изготовления станка своими руками потребуется следующие материалы и комплектующие:
- Фанера 15 мм.
- Доска сосновая, массив;
- Мебельные направляющие для ящиков;
- Втулка;
- Мебельная футорка;
- Крыльчатая гайка;
- Крепеж: болт М6, саморезы различной длины.
Основные конструктивные элементы
Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:
- Основание:
- Вертикальная рама;
- Шпиндельная коробка;
- Платформа (горизонтальная опора);
- Сверлильный стол;
- Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
- Дрель (шуруповерт);
- Механизм подпружинивания и рукоятка подачи сверла.
Изготовление сверлильного станка
Чтобы описать весь процесс изготовления самодельного сверлильного станка, мы разобьем его на этапы по конструктивным элементам, приложим фото с комментариями, а внизу поместим видео.
Основание
Вертикальная рама
Все начинается с основания. Для сборки вертикальной рамы необходимо взять два типа брусков по два каждого типоразмера из сосны или березы сечением 30 х 40 мм и длиной 60 мм.
Скрепляем их попарно между собой попарно, где одна грань заподлицо, а другая плоскость со смещением. Лучше плоскость соединения промазать столярным клеем.
Получаем вот такие две заготовки.
Теперь нам нужно соединить их двумя упорными брусками размером 80 х 40 х 20 каждый.
Для большей прочности вставляем с обратной стороны вставки, «сажаем» на клей.
Основание шпиндельной коробки
Для изготовления шпиндельной коробки (подвижной части станка) необходимы элементы скольжения (качения). Для этой цели будут использованы мебельные направляющие для ящиков.
Необходимо отрезать 4 направляющих длиной 120 мм, а также сделать стопоры на концах, чтобы исключить случайный выход друг из друга.
Для изготовления основания нужно с помощью распиловочного станка или циркулярной пилы изготовить из фанеры три заготовки с размерами:
- 140 х 155 мм – 1 шт.
- 155 х 55 мм – 2 шт.
После чего нужно установить на них мебельные направляющие.
И собрать саму шпиндельную коробку в «П-образный» конструктив.
Далее устанавливаем шпиндельную коробку на раму.
Если установка была выполнена правильно и ровно – без перекосов, то шпиндельная коробка должна перемещаться вдоль рамы свободно, без зажимов.
Платформа (горизонтальная опора)
Для изготовления платформы (горизонтальной опоры) нам потребуется сделать из фанеры две заготовки:
Для крепления их между собой будет использованы винты М6 с крыльчатыми гайками, которые необходимо запрессовать в платформу.
Важно отметить, что соединять «намертво» (на клей и шурупы) нужно только меньшую делать – планку. Так как на нее будет большое усилие, то ее нужно прикрепить очень крепко.
Платформу крепим к планке, как уже было сказано выше, винтами М6. Для удобства можно на винты сделать ручки, чтобы закручивать их руками, а не с помощью инструмента.
Сверлильный стол
Для изготовления сверлильного стола потребуются 4 заготовки.
| Размер | Кол-во | Описание |
| 260 х 240 мм | 1 шт | Столешница |
| 260 х 60 мм | 1 шт | Вертикальная планка стола |
| Треугольник прямоугольныйКатеты: 60 х 60 | 2 шт | Угловые упоры |
Соединяем столешницу и вертикальную планку шурупами в торец.
Так как на стол возможны большие усилия, то его нужно выполнить достаточно крепким, поэтому потребуются дополнительные элементы прочности – это угловые упоры. Их две штуки и они должны быть установлены в месте углового соединения планки и столешницы.
Сверлильный стол должен легко перемещаться вдоль рамы и быть жестко зафиксирован при сверлении. Для этого на столе должна быть установлена направляющая.
Фиксация сверлильного стола на раме осуществляется с помощью болта, который поджимается гайкой с обратной стороны. Для установки болта, нужно в направляющие запрессовать крыльчатую гайку.
После этого можно установить сверлильный стол на раму, поджав ее гайкой с ручкой из фанеры.
Крепление дрели
Изготовление крепления дрели начинается с того, что склеивается два листа фанеры и делается одна заготовка размером 165 х 85 мм. Это очень важный конструктивный элемент и ему потребуется дополнительная прочность, поэтому нужно склеить два слоя фанеры.
Крепление дрели будет осуществляться ее зажатием в посадочном месте передней рукоятки и так как оно у разных моделей отличается, то нужно определиться с моделью и, соответственно, с диаметром посадочного отверстия, для инструмента, который будет эксплуатироваться в этом станке. Сверлим посадочное отверстие под дрель.
Далее необходимо выбрать два угла у заготовки для того, чтобы в дальнейшем можно было установить тут фиксирующий винт. Выборку удобнее всего делать на лобзиковом станке.
Сверлим отверстие под фиксирующий винт.
Делаем пропил, который позволит губкам крепления сжиматься и фиксировать дрель.
Первая установка крепления дрели должна быть не сильной, нужно только «наживить» деталь, так как в дальнейшем будет регулировка перпендикуляра и, скорей всего, потребуется корректировка положения установки. Установка выполняется парой саморезов с обратной стороны шпиндельной коробки.
Установка дрели выполняется с помощью фиксирующего винта.
Теперь очень важно выставить перпендикуляр, то есть сверло в дрели должно быть строго перпендикулярно плоскости сверлильного стола.
После выравнивания необходимо более основательно зафиксировать крепление дрели к шпиндельной коробке (еще дополнительно 4 самореза), а также установить дополнительный угловой упор.
Механизм подпружинивания и рукоятка подачи сверла
Верхний кронштейн крепления пружины выполняется из бруска, в котором необходимо установить зацеп пружины – шуруп-кольцо (разведенное, чтобы установить пружину).
В дальнейшем нам потребуется установить рукоятку подачи сверла, поэтому осью ее вращения будет установленная заранее футорка в торец верхнего кронштейна крепления пружины.
Верхний кронштейн крепления пружины устанавливается на раму сверху.
Устанавливаем пружину, а ее нижний конец можно просто закрепить к недокрученный саморез.
В самой рукоятке нужно просверлить отверстие для установки металлической втулки – будущей оси вращения рукоятки.
Поступательное движение от рукоятки передается на крепление дрели через металлическую тягу, которая соединяется с рукояткой с помощью шурупа.
Установка рукоятки на станок дело не сложное – один конец рукоятки должен быть закреплен с помощью винта на верхнем кронштейне крепления пружины, а конец металлической тяги крепится с помощью шурупа к креплению дрели.
Теперь осталось только просверлить отверстие в сверлильном столе, чтобы при операциях сверления инструмент проходил через заготовку, при этом сверление будет полным и не останется не нужных сколов на поверхности заготовки.
Заключение
Мы своими руками сделали сверлильный станок из дрели, приложили фото всех технологических операций! Если следовать всем инструкциям, описанным выше, то получиться незаменимый инструмент, который по праву займет свое достойное место в Вашей мастерской.
Габаритные размеры станка
Приведем таблицу с габаритными размерами самодельного сверлильного станка из шуруповерта:
| Параметр | Значение |
| Длина | 290 мм |
| Высота | 600 мм |
| Ширина | 240 мм |
Чертежи заготовок
Приведем чертежи с размерами всех деталей самодельного сверлильного станка, описанного выше.
Видео
Видео, по которому делался этот материал:
Сверлильный станок из дрели своими руками
Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете как можно самостоятельно сделать бюджетный сверлильный станок из обычной электрической дрели.
Каждый мастеровой человек хотел бы иметь в своем хозяйстве подобный станочек, потому как в сравнении с заводскими аналогами обойдется в десятки раз дешевле, а если все запчасти и комплектующие есть в наличии, то и вообще бесплатно. Автором данного станка является Игорь Стасюк, за что ему Большое Спасибо, поделился пошаговыми фотографиями сборки станка с народом.
Конструкция довольно интересная и в тоже время простая. На основание из листа металла 3 мм наварены уголки и 4 ножки, на данную плиту наварен шток 500 мм из проф трубы квадратного сечения, ползун выполнен из 2 х сваренных в трубу уголков и надеты на подъемную колонну с зазором, чтоб ползун мог перемещаться по колонне вверх и вниз.
Подъемный механизм приводится в действие за счет тросика натянутого вот верхней точки к нижней, а на ползуне тросик делает несколько витков.И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для сборки станка? А так же весь поэтапный процесс.
1. листовой металл 3 мм2. арматура3. уголок4. тросик5. дрель6. тиски для заготовок7. болты, гайки, шайбы, граверы8. зажим для дрели9. краска10.проф труба квадратного сечения11. сверло
1. сварочный аппарат2. болгарка (УШМ)3. дрель4. напильник5. тиски6. струбцина7. штангенциркуль8. линейка9. уголок10. уровень11. наждачная бумага12. кисть13. ножовка по металлу14. наждак
Процесс создания сверлильного станка из дрели.
И так, первым делом автор изготавливает основание станка из листового металла 3 мм, выпиливает заготовку при помощи болгарки (УШМ) А в нижнюю часть наваривает 2 уголка и 4 ножки из стального прута либо арматуры. Длина ножек должна быть одинакова, дабы не было перекоса станины.Наварены уголки и ножки.Изготовление ползуна! Берется 2 уголка и прикладываются к проф трубе квадратного сечения которая будет служить подъемной колонной и стягиваются при помощи струбцины.По краям прихватывается сваркой дабы просто наживить пока, а уже потом конкретно проварить нормальный шов.Вот собственно такая заготовка получилась.Подъемная колонна делается из проф трубы квадратного сечения длиной 500 мм.На корпус ползуна наваривается кронштейн с подвижным валом на который будут сделаны витки тросика.В просверленном отверстии нарезается резьба.Ручки подъемного механизма изготавливаются из арматуры.На валу имеется вот такая головка, которая будет основанием для ручек.И так, навариваются 3 ручки для удобства подъема и опускания дрели через механизм.Установил на подъемную колонну.На конце тросика делается вот такая петля.Внимание!Тросик крепится внизу при помощи петли, потом делается несколько витков на валу и производится натяжка в верхней части подъемной колонны.Принцип подъема надеюсь понятен и без объяснений)Далее изготавливается кронштейн для дрели.На уголок наваривается квадратная труба.Для удобства сварочных работ автор крепит заготовки друг к другу при помощи струбцины.Вот собственно такое крепление для электродрели получилось.Затем устанавливается дрель и закрепляется при помощи хомута болтов и гаек.Теперь давайте еще раз вернемся к механизму подъема.В верхней части подъемной колонны вварена гайка а в нее закручен болт, на сам болт закреплен тросик и при закручивании и откручивании болта происходит натяжка тросика до оптимальной нормы.Подвижные узлы желательно предварительно смазать солидолом, либо литолом.Автор показывает ширину основания и размечает место под установку небольших тисков для крепления заготовок.Вот такие небольшие тисочки можно приобрести в строительном магазине в разделе инструменты.Все детали были зашлифованы мастером при помощи наждачной бумаги, а потом покрашены.Нарезается резьба.И вот тиски прикручены на свое законное место. И вот Автор уже высверливает отверстия в деревянных ручках для станка.Установка деревянных головок на ручки.Вот собственно вот такой замечательный станок получился у нашего мастера.Автором данного станка является Игорь Стасюк. Молодец! Золотые руки! Занимайтесь больше творчеством, растите над собой, созидайте и успех обязательно придет к Вам.На этом заканчиваю статью. Большое спасибо за внимание!Заходите в гости почаще, не пропускайте новинки в мире самоделок!
Статья представлена в ознакомительных целях!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Итоговая оценка: 10
Сверлильный, фрезерный, шлифовальный, точильный и токарный станок из дрели своими руками
Электрическая дрель является универсальным инструментом, поскольку в ее патрон можно зажимать не только сверла и фрезы, а и деревянные детали, в случае, если аппарат используется в токарном станке.
Необходимость в сверлильном станке возникает в том случае, когда домашнему мастеру требуется просверлить отверстия строго под прямым углом.
В таком случае мастер стоит перед выбором: купить готовую стойку для сверления или сделать станок из дрели своими руками. Мы расскажем, как реализовать второй вариант.
Сверлильный станок
При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.
Вариант стойки № 1
Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.
- Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
- Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
- Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
- Неподвижная часть салазок прикреплена к трубе с помощью фланца.
- Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
- На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
- Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
- Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
- Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.
- Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
- Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
- Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.
Вариант стойки № 2
На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.
Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).
Вариант стойки № 3
Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.
Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.
Другие варианты станков из дрели
Аппарат для сверления может служить в качестве двигателя для конструирования разных деревообрабатывающих инструментов. Рассмотрим, какой еще можно сделать станок из дрели своими руками.
Фрезер
Для изготовления фрезера с помощью сверлилки вам потребуется взять обычный хомут, применяемый для водопроводных труб.
Также потребуется найти немного ДСП (можно использовать плиту из старой мебели), после чего собрать такую конструкцию, как на рисунке ниже.
Далее, к этой импровизированной фрезерной площадке необходимо прикрепить сверлильный агрегат.
Такое подобие фрезера можно использовать, к примеру, для фрезерования паза в торце столешницы, для набивки Т-образного профиля или для фигурного фрезерования торцов деревянных деталей.
Конечно же, хорошего качества фрезеровки таким способом добиться сложно, поскольку у аппарата не хватит оборотов. Для сравнения: шпиндель у фрезера может вращаться со скоростью 26 000 об/мин.
и больше, благодаря чему достигается высокое качество обработки поверхности.
Также можно сделать фрезерный станок из дрели, если зажать ее таким образом, как показано на рисунке ниже. Таким способом выбирается четверть в бруске для вставки стекла, например, при изготовлении форточки.
Токарное приспособление
Для вытачивания мелких, круглых деталей, можно сделать приспособление, в котором вращательное движение заготовке будет придавать сверлилка. Самым простым способом выполнить токарные работы по дереву можно назвать тот, что указан на рисунке ниже.
Такой токарный станок по дереву можно сделать за считанные минуты. Для его изготовления потребуется деревянный брус или доска, пара уголков, а также заточенный болт.
Более “продвинутый” чертеж токарного станка, который можно сделать из дрели своими руками, представлен ниже.
Если у вас нет возможности изготовить такое устройство из металла, как показано на чертеже, то можно обойтись парой струбцин, прикрепленных к верстаку.
Первой струбциной с хомутом можно закрепить аппарат к верстаку.
В качестве зажима для сверлилки можно использовать небольшие тиски с зажатым в них хомутом. Второй струбциной нужно зажать самодельную заднюю бабку с вкрученным в нее винтом, для центровки и поддержания детали. Конец винта должен быть сточен под конус.
В качестве подручника к верстаку прижимается брусок необходимой толщины.
Также не составит труда сконструировать самодельный токарный станок из деревянных брусков, как показано на следующем рисунке.
Для точных токарных работ с длинными и большими деталями рекомендуется сделать токарный станок из металлического профиля (квадрата).
При изготовлении данной конструкции необходимо точно выдержать соосность передней и задней бабки. Агрегат к передней бабке можно закрепить парой хомутов.
Задняя бабка должна быть подвижной для того, чтобы можно было обрабатывать детали различной длины.
Подручник должен быть также подвижным и перемещаться как вдоль станины, так и поперек ее, чтобы можно было подвинуть его ближе к обрабатываемой детали для уменьшения рычага. Если рычаг будет большим, инструмент может вырвать из рук, а деталь из патрона, что чревато получением серьезных травм.
Если вы сделаете такой станок, то он с легкостью может быть преобразован в универсальный. Достаточно зажать в патроне аппарата наждачный или войлочный круг, и конструкция превращается в шлифовальный станок из дрели. Таким же образом, можно из него сделать точильный агрегат.
Более простую модель универсального станка легко сделать из обычной строганой доски. Для этого требуется порезать ее на детали, и собрать конструкцию, как показано на рисунке.
Так выглядит станина, если снять столик.
Высота стоек 9 и 14 см. Высота может быть разной и зависит от того, какого диаметра будет использоваться шлифовальный круг. Вся конструкция скручивается саморезами. Места соединения деталей перед сборкой рекомендуется промазать клеем.
Сверху на стойках закреплены 2 хомута, один из которых разрезан и разогнут. В качестве мягкой прокладки использована разрезанная полиэтиленовая трубка, прибитая гвоздиками.
На станине необходимо сделать небольшой пропил (паз) и расширить его с нижней стороны для того, чтобы шляпка стяжного болта не мешала.
Далее, следует скрутить 2 дощечки размером 20 Х 27 см с бруском между ними, толщина которого 4 см (таким образом вы получите столик). Брусок нужен для того, чтобы рука могла свободно проходить между плоскостями во время прикручивания стола к станине.
В одной дощечке также прорезается паз для закрепления столика к основе. После этого, столик можно прикрепить с помощью винта с шайбой.
Благодаря пазам, столик можно будет пододвигать на необходимое расстояние к патрону. Если стол повернуть, то появится возможность передвигать его поперек станку. От длины паза зависит расстояние, на которое можно передвинуть стол.
После закрепления сверлильной машины, вы получите универсальное приспособление.
Теперь, если в патрон сверлилки зажать шлифовальный круг — вы получите шлифовальный агрегат. Наличие реверса в агрегате во время шлифовки желательно, но не обязательно.
Если установить абразивный диск (по металлу) от болгарки, то появляется возможность резать металлические пруты. При резке металла необходимо обязательно одеть защитные очки. Также можно установить зубчатую фрезу, и резать с ее помощью тонкий пластик.
При установке абразивного круга – получается точилка.
Такой агрегат можно использовать для точения ножей, сверл, ножей для рубанка, а также чтобы затачивать инструменты для токарного станка по дереву.
Таким образом, дрель, благодаря зажимному патрону, является основой для создания станков различных по назначению. Такое повышение функциональности обычной сверлилки будет очень полезно для домашнего мастера, в распоряжении которого появляются различные технологические операции.
Самодельный сверлильный станок из дрели своими руками
Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.
Компоненты для самодельного сверлильного станка:
- Дрель;
- Основание;
- Стойка;
- Крепление дрели;
- Механизм подачи.
Сверлильный станок для домашней мастерской.
Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр.
Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм.
На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.
Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.
Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.
Самодельный сверлильный станок своими руками.
Устройство механизма подачи дрели на станке
При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:
- Пружинной;
- Шарнирной;
- Схожей с винтовым домкратом.
В зависимости от выбранного механизма, нужно будет делать стойку.
На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.
С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.
С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.
; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.Самодельный станок из дрели с шарнирным бес пружинным механизмом.
Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.
; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.
Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.
Видео инструкция по созданию самодельного сверлильного станка своими руками
Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.
Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.
Как сделать пружинно-рычажную стойку для дрели на самодельный станок.
Пошаговая инструкция по изготовлению стальной стойки.
Самодельный сверлильный станок из рулевой рейки
Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.
Самодельный сверлильный станок из рулевой рейки.
Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.
Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.
Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.
Порядок сборки такого самодельного станка:
- Подготовка деталей;
- Установка стойки на станину;
- Сборка устройства перемещения;
- Установка устройства на стойку;
- Установка дрели.
Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.
В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.
Самодельный сверлильный станок на основе асинхронного двигателя
Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.
Схема и устройство станка на основе двигателя от бытовой техники
Ниже приведены все чертежи, детали и их характеристики, и спецификация.
Общий чертеж сверлильного станка на основе двигателя.
Таблица всех деталей и материалов необходимых для изготовления станка своими руками.
| Поз. | Деталь | Характеристика | Описание |
| 1 | Станина | Плита текстолитовая, 300×175 мм, δ 16 мм | |
| 2 | Пятка | Стальной круг, Ø 80 мм | Может быть сварной |
| 3 | Основная стойка | Стальной круг, Ø 28 мм, L = 430 мм | Один конец обточен на длину 20 мм и на нём нарезана резьба М12 |
| 4 | Пружина | L = 100–120 мм | |
| 5 | Втулка | Стальной круг, Ø 45 мм | |
| 6 | Стопорный винт | М6 с пластиковой головкой | |
| 7 | Ходовой винт | Тr16х2, L = 200 мм | От струбцины |
| 8 | Матричная гайка | Тr16х2 | |
| 9 | Консоль привода | Стальной лист, δ 5 мм | |
| 10 | Кронштейн ходового винта | Лист дюралюминия, δ 10 мм | |
| 11 | Специальная гайка | М12 | |
| 12 | Маховик ходового винта | Пластик | |
| 13 | Шайбы | ||
| 14 | Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи | Дюралюминиевый круг, Ø 69 мм | Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой |
| 15 | Электродвигатель | ||
| 16 | Блок конденсаторов | ||
| 17 | Блок ведомых шкивов | Дюралюминиевый круг, Ø 98 мм | |
| 18 | Ограничительный стержень возвратной пружины | Винт М5 с пластмассовым грибком | |
| 19 | Возвратная пружина шпинделя | L = 86, 8 витков, Ø25, из проволоки Ø1,2 | |
| 20 | Разрезной хомут | Дюралюминиевый круг, Ø 76 мм | |
| 21 | Шпиндельная головка | см. ниже | |
| 22 | Консоль шпиндельной головки | Лист дюралюминия, δ 10 мм | |
| 23 | Приводной ремень | Профиль 0 | Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов |
| 24 | Выключатель | ||
| 25 | Сетевой кабель с вилкой | ||
| 26 | Рычаг подачи инструмента | Стальной лист, δ 4 мм | |
| 27 | Съёмная рукоятка рычага | Стальная труба, Ø 12 мм | |
| 28 | Патрон | Инструментальный патрон № 2 | |
| 29 | Винт | М6 с шайбой |
Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.
Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.
Чертёж шпиндельной головки для самодельного сверлильного станка.
Материалы и детали необходимые для изготовления шпиндельной головки.
| Поз. | Деталь | Характеристика |
| 1 | Шпиндель | Стальной круг Ø 12 мм |
| 2 | Ходовая втулка | Стальная труба Ø 28х3 мм |
| 3 | Подшипник 2 шт. | Радиальный подшипник качения № 1000900 |
| 4 | Винт | М6 |
| 5 | Шайбы-прокладки | Бронза |
| 6 | Рычаг | Стальной лист δ 4 мм |
| 7 | Стопор ходовой втулки | Специальный винт М6 с рифлёной кнопкой |
| 8 | Гайка | Низкая гайка М12 |
| 9 | Стационарная втулка | Стальной круг Ø 50 мм или труба Ø 50х11 мм |
| 10 | Подшипник | Радиально упорный |
| 11 | Разрезное стопорное кольцо | |
| 12 | Концевая переходная втулка | Стальной круг Ø 20 мм |
Шпиндель.Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.
Подключение зависит от самого двигателя.
Простая электрическая схема для заводского станка 2М112.
Как сделать сверлильный станок для печатных плат своими руками
Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.
Сверлильный станок для печатных плат своими руками.Простая электрическая схема управления электромотором на самодельном сверлильном станке для печати плат.
Видео по изготовлению миниатюрно сверлильного станка для печати плат радиолюбителя
Этот умелец смог решить проблему многих при помощи всего 13 ПВХ-труб!
Дача Дом Идеи Лайфхаки Пластик Рукоделие Хендмейд
Если внимательно присмотреться к окружающим нас предметам, подключив при этом фантазию, то можно каждому из них найти как минимум несколько вариантов применения.
Казалось бы, ну что можно сделать из труб ПВХ, ведь они используются исключительно для монтажа канализаций. На самом деле пластиковые трубы — универсальный материал, который в умелых руках может превратиться в произведение искусства. Ведь самые простые трубы ПВХ могут достаточно легко и быстро трансформироваться в невероятные предметы обихода.
Поделки из труб
Из пластиковых труб можно сделать множество полезных и достаточно интересных вещей. Редакция «Так Просто!» подготовила для тебя 7 гениальных находок для дома и сада из ПВХ-труб.
- Идея для стула
Обрати внимание: чем больше пластиковых труб будет входить в конструкцию стула или шезлонга — тем больший вес он будет способен выдержать. Если нужен стульчик для ребенка, достаточно минимального количества труб, а сиденье можно сделать из плотной ткани. Шезлонг для взрослого лучше полностью сделать из пластика. - Подвесные клумбы
Самые обычные стены дачного домика могут значительно преобразиться с подвесными клумбами. Трубы с отверстиями, заглушки, закрывающие их боковые части, и металлический крепеж — это всё, что понадобится для изготовления необычных цветников. - Ограждение для кровати
Чтобы ребенок ночью не упал с кровати, можно смастерить такой импровизированный бортик. - Подставка для бокалов
А вот идея для домашнего бара. В трубе делается прорезь по ширине ножки бокала, сверху прикручиваются ножки-держатели, за которые конструкция крепится к потолку. - Подставка для посуды
Из таких труб может получиться замечательная подставка для вилок, ножей и ложек. Стильно и со вкусом, не правда ли? - Чудесная беседка
А вот просто сказочное место для дружеских посиделок. Из труб легко собрать необычную беседку, которая наверняка станет любимым местом дачного отдыха. Протяни между трубами веревки и высади под ними вьющиеся растения, например, плющ.
Когда он вырастет — в беседке будет приятно находиться даже в солнечный день. Чтобы беседка смотрелась живописнее, используй трубы коричневого цвета.
Пластиковые трубы, в которые продеты веревки, удерживающие качели, станут удобными поручнями. Схема изготовления таких качелей довольно проста. Восемь отрезков труб с отверстиями, веревка и доска — это всё, что понадобится.
Также предлагаю тебе пошаговый мастер-класс по изготовлению дворового душа для собак. Сегодня же подкину мужу эту идейку для Рекса!
Автор этого приспособления долгое время испытывал трудности с тем, чтобы искупать своего пса. При кратковременном выключении воды собака убегала, а шланг пугал ее до смерти, так что приходилось как-то выкручиваться, а это отнимало уйму времени и сил. Купать собаку в собственной ванне отважится не каждый. А вот создать такой душ из простых пластиковых труб под силу даже неумехе.
- 12 м полипропиленовой трубы подходящего сечения
- 8 угловых тройников
- 3 тройника под углом 90°
- шарнирный переходник с трубы на шланг
- гибкий шланг для подвода воды
- металлический хомут для фиксации шланга
- ножовка по металлу
- отвертка
- строительная рулетка
- дрель со сверлом для проделывания отверстий в трубе
- Начнем с подготовки деталей. Разметь полипропиленовую трубу на такие отрезки: по 79 см — 8 деталей, по 101,5 см — 3 детали и по одной детали 100 см, 93 см, 6 см и 4,5 см. Отрежь детали с помощью ножовки по металлу.
Отмерь нужную длину гибкого шланга для подвода воды к душу и подготовь отрезок необходимого размера. Затем приступай к предварительной сборке конструкции.
- Собери боковые рамы из отрезков по 79 см, используя угловые тройники. Также соедини их между собой длинными отрезками труб по 101,5 см.
Четвертый отрезок разбит на две детали: 93 и 6 см. Между ними будет располагаться врезка для подвода гибкого шланга. - Для сверления отверстий воспользуйся сверлильным станком. Подбери подходящий размер сверла. Если в водопроводной системе пониженный напор воды, лучше использовать сверло поменьше.
- Прежде чем использовать душ — протестируй его. Включи подачу воды и проверь все соединения на прочность. Особое внимание стоит уделить металлическому переходнику с трубы на шланг. Здесь возможна утечка, если при соединении деталей не был использован силиконовый герметик.
Для того чтобы ПВХ-трубу можно было согнуть или сплющить, ее нужно нагреть газовой горелкой и тут же придать необходимую форму. В крайнем случае, если горелки в доме нет, можно нагревать трубки над огнем газовой плиты.
А разрезать трубы можно пилой по металлу или лобзиком. Соединять все части можно при помощи холодной сварки (для этого необходимо приобрести специальный клеящий состав).
Лично мне очень понравились все эти идеи! А какое изобретение для дома или сада понравилось тебе больше всего? Не забудь поделиться своим мнением в комментариях.
Как сделать сверлильный станок из труб ПВХ?
Первую дрель придумали еще в эпоху неолита, уже тогда без этого инструмента было никуда – дерево просверлить, в камне отверстие сделать, да даже огонь развести. С тех пор ничего не изменилось, дрель все так же популярна, только ее немного усовершенствовали. Сегодня большинство работ по сверлению, в зависимости от сложности, выполняют или на специальных станках или ручным инструментом.
Не обязательно тратить деньги на настольный сверлильный станок, ведь его не так уж и сложно сделать своими руками. Для этого понадобится приобрести, изготовить или воспользоваться бывшими в употреблении деталями. Мы расскажем вам о создании нескольких конструкций, и вы сможете подобрать свою модель для сборки.
Хочу поделиться секретом его изготовления. Стоимость его обошлась примерно в 250 руб. Времени на изготовление у мужа ушло минут 30-40, у меня часа два. Сначала нужно собрать рамку типа Q-snap (от размера рамки будет зависеть и размер станка). Отпиливаем 4 трубочки нужного нам размера.
ПВХ и алюминиевые трубы можно использовать не только по прямому назначению. Из них можно сделать мебель, стеллажи для гаража, кладовки или комнаты, декоративные элементы и даже украшения. Смотрите подборку вещей из ПВХ и алюминиевых труб, выбирайте то, чего не хватает вашему дому, и пробуйте сделать своими руками.
Сделать сверлильный станок своими руками целесообразно в тех ситуациях, когда в домашней мастерской или гараже возникнет необходимость сверления отверстий в деталях различной конфигурации, а также изготовленных из разных материалов. Следует отметить, что такое устройство позволяет получать отверстия с достаточно высоким уровнем качества.
Сначала я хотел обозвать эту самоделку стойкой для дрели, чем она, по сути своей, и является, но посмотрев на характеристики и возможности получившегося девайса, решил, что слово «станок» тут более уместно. Дрель, Rebir IE 1206-16/2000 установленная в эту стойку имеет мощность 2 кВт и может сверлить 30 мм отверстия, как сказал автор: «Хоть в крышке от люка».
Для неутомимых умельцев эта статья — истинный клад! Размышляя, что сделать своими руками из пластиковых труб, можно зайти очень далеко. Сколько идей! Это благодатный материал: пластик можно легко нагреть и согнуть, чтобы придать трубе нужную форму, легко распилить и склеить. Без лишних слов презентую эту чудо-подборку! Надеюсь, ты оценишь…
1 Мощный сверлильный станок из рулевой рейки2 Компактный сверлильный станок3 Простой вариант сверлильного станка сделанного своими руками3.
1 Пошагово делаем сверлилку своими рукамиИметь дома собственный сверлильный станок – мечта любого мастера. Наиболее популярными являются конструкции из ручной дрели.
Но такой вариант имеет недостаток – при необходимости использовать дрель, как самостоятельный инструмент – приходится станок разбирать.
Сверлильный станок из дрели – особый прибор, который позволяет упростить процесс создания отверстий в металле, дереве, пластике, обладающих различной конфигурацией. Чтобы сэкономить деньги без потери качества результата, можно сделать сверлильный станок из дрели своими руками, используя простые и базовые инструменты.
сверлильный станоктруба пвх0Пожаловаться—>ОтветитьХороший вопрос? Ставь лайк! 0Больше лайков — больше ответов! Поделись вопросом с друзьями: ЗнайчикЗа каждый ответ — большое спасибо, +1 к рейтнгу и +100500 в карму! =)Ответов на вопрос: 0+10 к Вашей популярности за ответАудитория сайта ежеминутно задает вопросы. А знаете ли Вы ответы на них?
У каждого уважающего себя мужчины в набор слесарного инструмента входит электродрель. Дрель необходима во время сборки мебели, при установке навесных шкафов и светильников, при ремонте и обслуживании автомобиля.
Сверление отверстий нужного диаметра и требуемой точности выполняется только на станочном оборудовании. Сверление отверстий в древесине, металле, пластмассе и других твёрдых материалах выполнит сверлильный станок для домашней мастерской.
Профессиональное сверлильное оборудование не всегда по карману отечественному покупателю. В силу завышенных расценок за бренд многие умельцы задаются вопросом: как сделать сверлильный станок своими руками дома без крупных затрат? Используя уже проверенные специальные схемы можно изготовить портативный агрегат из обычной дрели.
*chip09*Как самому в домашних условиях изготовить легкий удобный станок для вышивания из ПВХ трубок для электропроводки(мастер-класс)
+5 Жалоба Похожие самоделки Самодельный токарный станок — по дереву Станок для наклейки кромки Станок сверлильный из рулевой рейки автомобиля ваз 2108 Самодельный распиловочный станок верстак для дерева Деревообрабатывающий станок на колесах Самодельный сверлильный станок 2 комментария × Информация Чтобы оставить свой комментарий — зарегистрируйтесь или войдите на сайт под своим именем. Регистрация.
Самодельный сверлильный станок своими руками
Самодельный сверлильный станок своими руками – это чуть ли не самая большая мечта вчерашних школьников. Каждый представлял, что можно сделать из дерева или металла с помощью такого станка. И когда взрослеешь, подумываешь просто его купить. Но здесь не все так просто, ведь качественный сверлильный станок стоит немало, а менее качественный не вызывает доверия.
Таким образом, снова приходит мысль сделать станок из обычной дрели хорошего качества, так как цена хорошей дрели несколько ниже, чем добротный заводской сверлильный станок. Тем более что такой самодельный механизм из дрели при грамотно выполненной конструкции сможет полностью удовлетворить запросы, предъявленные к сверлильному станку.
Теперь стоит обратить внимание, из какого материала можно изготовить персональный мини сверлильный станок своими руками и как составить чертеж. Есть несколько классических вариантов – это металл и древесина.
Сверлильный станок с основой из древесины
Вначале стоит отметить, что данный вид основы является весьма прочным, вопреки многим скептическим комментариям в адрес этого изделия. В случае с бытовым использованием такой сверлильный станок прослужит хозяину многие годы, а время изготовления и трудоемкость его минимальны. Итак, как сделать сверлильный станок своими руками и что потребуется для этого?
Во-первых, вам нужен материал, а именно:
- деревянные доски, толщина которых будет составлять примерно 2-2.5 сантиметра;
- направляющие рейки, которые без труда можно найти в мебельном магазине, так как эти элементы используются при сборке шкафов и прочей мебели;
- двухметровый деревянный брус, соответствующий размерам 20-30 миллиметров;
- специальный клей для деревянных поверхностей;
- винты длиною в 20 и 30 миллиметров с резьбой по дереву;
- металлический стержень с резьбой, имеющей пометку М8;
- металлическая труба с резьбой, помеченной как М6;
- шурупы и гайки, соответствующие друг другу.
Теперь, при наличии всех материалов и инструмента, можно приступить к изготовлению той самой основы настольного станка для печатных плат или других конструкций. Для начала потребуется нарезать деревянный брус 20-30 мм на несколько отрезков.
Первые два отрезка необходимо нарезать по 17 сантиметров, а остальные два по 20 сантиметров.
Необходимо помнить также, что все размеры станины (неподвижная часть сверлильного станка) должны соответствовать габаритам используемой дрели, так как если станина недостаточно велика в своей площади опоры, она будет неустойчива, а, следовательно, небезопасна.
Далее потребуется отрезать доску в согласии с размерами брусочков, а именно 200-250 мм длины и 20 мм толщины. После нужно прикрепить саморезами доску заподлицо с брусками. На каждый брус необходимо вкрутить по два самореза. Для удобства стоит сделать мини-чертеж всей конструкции, что позволит быстрее выполнить работу и при надобности в процессе эксплуатации произвести небольшой ремонт.
После изготовления станины потребуется выполнить колонну для направляющих. Ширина колонны должна соответствовать станине (20 сантиметров).
Что касается высоты, то здесь необходимо отталкивается снова-таки от габаритов самой дрели, в основном, это 40-50 сантиметров.
Стоит помнить, что если сделать колонну слишком высокой, то конструкция перестанет быть устойчивой, особенно при больших оборотах мощной дрели. Беря во внимание все вышесказанное и правильно вырезав доску, стоит сразу прикрепить ее к станине саморезами.
Как только колонна готова, на верхней ее части вымеряем расположение двух брусков размерами 25-35 миллиметров и длиной 17 сантиметров. Прикручиваем эти бруски таким образом, чтобы они были параллельны друг другу, и расстояние между ними было 10 сантиметров.
Когда колонна готова, необходимо установить направляющие. Как? Для этого выпиливаем две дощечки, соответствующие размерам 100-250-20 миллиметров. Далее на одну из дощечек прикручиваем рейки направляющих. Убедившись, что они строго параллельны, монтируем вторую часть направляющих, заранее прикрученную к второй доске, на колонну.
Затем к движущейся части колонны прикручиваем хомуты, которые будут держать дрель под 90 градусов относительно станины.
После прикручиваем к неподвижной и подвижной части колонны пружину той длинны, которая позволит в нужный момент ограничить ход сверлильного станка.
В конце стоит позаботиться об удобной ручке для того, чтобы задавать глубину отверстия. Для этого можно использовать простейший рычаг.
Сверлильный станок с основой из металла
Перед тем как начать делать данный станок, необходимо заготовить некоторый материал:
- уголок стальной 50-5-1000 миллиметров;
- пластина из листовой стали габаритами 400-500-5 миллиметров;
- стальные полоски 50-500-5 и 40-500-5 миллиметров;
- небольшой кусок трубы 25 диаметра;
- квадратная труба 40-40-3 миллиметра длинной 60 сантиметров;
- стальной тросик длиной 2 метра.
Начать стоит со станины. Нарезав уголок отрезками в 50 сантиметров, привариваем их к заранее подготовленной пластине из листовой стали.
Затем на этой платформе из уголка 50-5 сваривается крепление для стойки высотой 7,5 сантиметров таким образом, чтобы составные части плотно садились одна в другую.
Теперь необходимо изготовить саму стойку. Для этого берем квадратную трубу 40-40-3 и в верхней ее части завариваем. На заваренной части высверливаем отверстие и нарезаем резьбу таким образом, чтобы впоследствии туда вкрутить болт, который будет натягивать тросик.
После потребуется изготовить каретку. Изготавливается она из пятидесятого уголка в соответствии с размерами крепления стойки. На данную каретку навариваются проушины, сделанные из стальной полосы 50-5 и предназначенные для закрепления в них вала.
Через данный вал пропускаем тросики, натягиваем с верхней стороны стойки, а нижнюю часть троса надежно крепим на станине. Далее к валу приваривается удобная ручка, выполненная из заранее заготовленной трубы диаметром 25 миллиметров.
Следующем шагом будет закрепление хомутов к каретке. И в конце мы получаем замечательную основу под дрель, что в завершенном сборном варианте является надежным и долговечным сверлильным станком, сделанный своими руками.
Такого вида станки также могут иметь и миниатюрное воплощение. Вместо громоздкой дрели можно использовать движок от фрезера или старого шуруповерта. Такие мини сверлильные станочки своими руками могут пригодиться для сверления небольших и точных отверстий, к примеру, в печатных платах.
Вывод
Следовательно, область применения таких самодельных сверлильных станков из дрели велика, а конструкция довольно проста для изготовления в домашних условиях.
Стоит только обращать внимание на их надежность и практичность, ведь от этого будит зависеть целесообразность использования самодельного сверлильного станка.
Лучший советник в том, какую конструкцию выбрать, будет интернет и обучающие видео, ведь лучше один раз увидеть, чем сто раз услышать. Из них же можно найти руководство как применить станок для изготовления различных плат и так далее.
Источник
