Привет всем любителям самоделок!

Продолжаю тему по модернизации своей мастерской.

Сегодня хочу показать, как можно сделать очень удобные места для хранения различной мелочевки буквально из остаточного материала. В прошлых статьях я показывал? как можно сделать простой, но функциональный отрезной станок из УШМ, а так же самый простой софтбокс. После ремонта у меня осталось довольно много заглушек для пластиковых труб, долго они лежали в закромах и вот их момент настал.

Материалы и инструменты

Изготовление органайзера

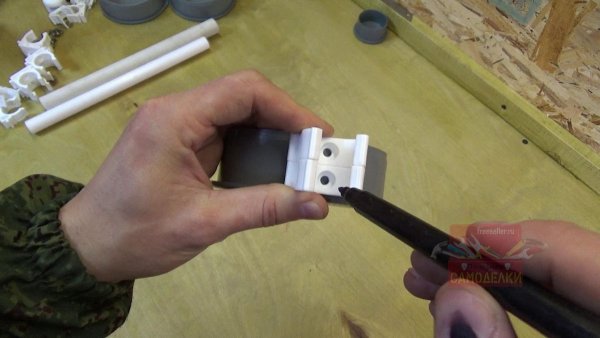

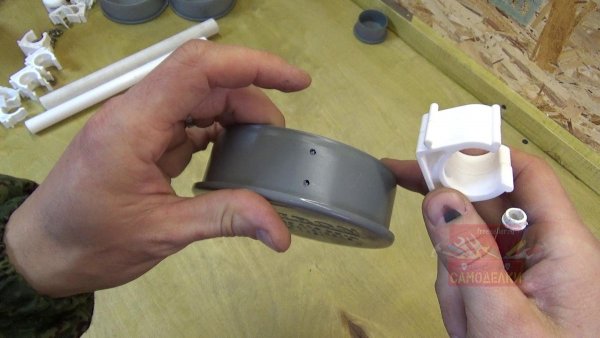

Первым делом на больших заглушках размечаем и сверлим отверстия для крепления. На большую заглушку как раз хорошо помещается два крепления.

Далее берем маленькие винтики с гайками и плотно прикручиваем крепления.

Вот такие заготовки получаются.

Далее берем кусок от пластиковой трубы и запаиваем его с одного конца (можно этого не делать, все и так фиксируется очень надежно и ничего не сползает).

Далее крепим этот кусок трубы в удобное место на верстаке.

После этого можно установить все на свои места и насыпать необходимые материалы.

Аналогичным способом делаем и вторую самоделку. Только уже не вертикальную, а горизонтальную, но принцип примерно такой же.

Источник

Полки из труб своими руками. Простая и стильная полка из водопроводных труб. Процесс изготовления и сборки

Полка для шин

Обеспечивает правильное (вертикальное) хранение покрышек.

Конструкция разработана для размеров колес в диапазоне r13 — r19. Грузоподьемность до 100 кг.

Стеллажи из труб своими руками: 180 фото, инструкции, схемы

Детский стул из пластиковых труб своими руками Офисный стол с пластиковым каркасом Стеллажи для дачи Различные элементы интерьера из ПВХ труб

Строительство дома либо ремонт квартиры всегда сопровождается кучей остатков от расходного материала. Ремонт трубопровода также не становиться исключением, ведь после замены металлических труб на пластиковые остаётся множество обрезков, а также соединительных элементов – фитингов, которые многие хозяева просто выбрасывают.

Однако находятся и такие креативные люди, которые из такого хлама смогут сделать прочную и оригинальную мебель, например, столы или стулья, а также прочие предметы обихода такие как органайзер.

В данной статье мы подробно разберём некоторые подобные идеи из труб ПВХ.

Делаем стеллаж в гараж своими руками

В принципе меня и раньше посещала мысль сделать металлический стеллаж своими руками, чтобы были нормальные полки в подвале. Но проблема была в том, что в этом помещении очень кривые стены. Видимо, когда делали цоколь, особо никто не заморачивался. Лишь бы побыстрее. А ты вот теперь мучайся

Хотелось сделать такие полки в гараже, чтобы были от одной стены до другой, даже несмотря на то что что длина составляет порядка 6 (шести) метров. Покопавшись какое-то время в интернете, я понял, что в основном все предлагают в качестве материала использовать уголок, либо профильную трубу, а также простые варианты крепления, быстрый монтаж или болты с гайками. Но для моих кривых стен такие варианты крепежа не подходили.

Но всё же для себя одну фишку приметил и тут же нарисовал схему у себя в голове, как можно воплотить это. Тем более у меня появился теперь сварочный аппарат, и аппарат на мой взгляд новичка довольно таки не плохой. Но про него не сегодня)

А пока вернемся к нашим стеллажам (полочкам). В общем, решил я сделать каркас из профильной трубы. Для начала я вымерил точные размеры самого подвала: длину, ширину и высоту и далее приступил составлять чертежи.

Сколько и каких ящиков будет размещаться на полке, в которых хранятся продукты, а также их размеры, мне было уже известно, поэтому исходя из существующей информации в своих чертежах, я учитывал именно эти параметры. Таким образом я определился с тем, какого размера будут гаражные секции и сколько мне нужно профильной трубы и арматуры.

Как сварить стеллаж

Величина каждой детали будет зависеть от размеров желаемого результата, однако ниже мы приведём инструкцию, в которой расскажем, как изготовить стул для пятилетнего ребёнка.

Для изготовления стульчика вам понадобятся следующие материалы и инструменты:

1. Клей для ПВХ;
2. Примерно 3 метра полимерной трубы;
3. 6 т-образных фитингов;
4. 8 угловых фитингов (90°);
5. Прочная ткань;
6. Пила с мелким зубом;
7. Швейная машинка;
8. Ножницы.

1. Первым делом необходимо разрезать трубу на отрезки: 7 шт.
   по 33 см(A), 4 шт. по 20 см(B), 4 шт. по 13 см(C) и 2 шт. по 18 см(D);
2. Возьмите две части А и закрепите на всех концах по угловому фитингу;
3. В каждый из фитингов вставьте все элементы B;
4. На каждый элемент B наденьте Т-образные соединители, отвернув их перпендикулярную часть перпендикулярно элементу А;
5. Попарно соедините Т-образные фитинги элементами А.
   В результате у вас должны получиться параллельные ножки стула;
6. В свободные концы фитингов вставьте все элементы С;
7. Далее необходимо поставить конструкцию так, чтобы концы ножек «смотрели» на вас;
8. Возьмите два угловых фитинга и наденьте их на детали С, расположенные ближе к вам;
9. Наденьте два Т-образных элемента на детали С, расположенные дальше от вас, развернув их так, чтобы центральные соединения смотрели на вас;
10. Далее необходимо соединить вставленные фитинги деталями А параллельно ножкам стула;
11. В свободные концы Т-образных фитингов вставляем детали D и надеваем на них угловые фитинги, обращая их «лицом» друг к другу;
12. Соединяем их элементом А, заканчивая спинку стула;
13. Из ткани сделайте сидение, натянув её между параллельных перекладин;
14. Проклейте все соединения, после чего, дайте просохнуть стулу.

Завершив детский стул, вы приобретёте необходимые навыки, после чего, сможете спроектировать и собрать прочую детскую мебель из труб ПВХ своими руками, например, столик или палатку.

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Офисный стол с пластиковым каркасом

Покупка даже самого дешёвого офисного стола может стать большой проблемой для некоторых людей, поэтому мы расскажем, как сделать стол из пластиковых труб.

Данный проект отличается от предыдущего своей сложностью, поэтому некоторые части вам придётся продумывать самостоятельно, однако мы постараемся объяснить вам всё максимально доступно.

Прежде всего необходимо определиться с размерами стола. В нашем случае мы берём готовую столешницу (915×2030 мм), под которую и будем собирать каркас. Выбирая столешницу для собственного стола, обращайте внимание на её вес и руководствуйтесь правилом: чем меньше вес, тем лучше для вашего стола.

Лучшим решением для столешницы станет полое дверное полотно. Также вы можете собрать столешницу самостоятельно, используя ровные доски, крепежи, пилу и дрель.

Первым делом заготовьте 12 метров пластиковой трубы и разрежьте её на следующие детали:

• 5 частей по 7, 5 см;
• 10 отрезков по 30 см;
• 4 части по 50 см;
• И 4 штуки по 75 см.

Из прочих деталей для каркаса вам потребуется следующее:

• 4 Т-образных фитинга;
• 4 четырёхсторонних фитинга;
• 2 перекрёстных фитинга;
• 10 заглушек для труб и фитингов.

Заготовив все необходимые детали, можно начинать собирать стол из полипропиленовых труб.

Первую сборку лучше производить без использования клея, а после сборки поочерёдно проклеить все соединения. Сборку начинайте с конструирования боковых сторон каркаса, на которые будет упираться столешница.

Далее соберите заднюю часть, которая будет соединять две уже собранные.

Чтобы придать столу дополнительную устойчивость, рекомендуем сделать задней стенке третью ножку. Собирая стол, внимательно следите за параллельностью всех элементов, чтобы в итоге получить ровную конструкцию.

На заключающем этапе необходимо соединить все части в единую конструкцию, получив каркас стола. Проверьте его на прочность, подкорректируйте неровности, после чего, проклейте все соединения.

Сделав каркас, можно приступать к установке столешницы.

Сделать это можно многими различными способами, однако мы рассмотрим самый надёжный и эстетически верный из них. Читайте также: «Какие поделки из ПВХ труб можно сделать своими руками – обзор идей».

Для закрепления столешницы:

1. Положите столешницу на пол, перевернув её «лицом» вниз;
2. Поставьте сверху каркас так, чтобы верхние заглушки плотно прилегали к столешнице;
3. Обведите прилегающие заглушки;
4. Отсоедините заглушки от трубы прикрутите их к столешнице на отмеченные места;
5. Установите каркас стола, а на него положите столешницу так, чтобы все заглушки встали на свои места.

В результате у вас получиться отличный стол из труб ПВХ своими руками.

ВИДЕО: Стол в стиле лофт из дерева и профильных труб.

В последнее время все больше входит в моду стиль «индастриал»: он хорошо сочетается с современным стилем, придавая ему простоватый и грубоватый колорит и при этом внося в облик интерьера некий стилевой разрыв. Водопроводные трубы — дешевый материал, с помощью которого можно создать интерьер в стиле «индастриал». Существуют трубы всех размеров и форм, и это позволяет вам задумать и осуществить любой проект вашей мечты с их использованием. Новичкам очень легко работать с ними; самая трудоемкая часть работы — разрезать трубу (но не бойтесь, руководства помогут вам это сделать!). Попробуйте самодельные проекты с водопроводными трубами, о которых мы расскажем ниже!

Вешалки для полотенец из трубы

Это очень простой проект, в котором вам также понадобится сделать деревянное основание для вешалки.

Хотите больше вдохновения для вашей ванной комнаты? Тогда обратите внимание на эту полочку с вешалкой для полотенца из водопроводной трубы. Если вы достаточно креативны, придумайте свой собственный, похожий дизайн полочки!

А как вам проект карниза из водопроводной трубы в стиле мебели West Elm? Руководство по изготовлению можно найти на этой странице .

Отличный проект — барный столик из черных водопроводных труб. В нем сочетаются индастриал, необработанное дерево и современная мебель, что придает интерьеру необычный, свежий вид.

Вам нужен журнальный столик? Этот вариант с сайта The Golden Sycamore может вам понравиться. Только посмотрите на эти два уровня!

Этот держатель для дров с сайта The Cavender Diary сделан в стиле индастриал, но является элементом деревенского интерьера. Особенно хороши колесики! Тех из вас, у кого есть камин, это может уберечь от множества походов за дровами по холоду.

Вы найдете полные планы и руководства по изготовлению этого стола на сайте Cafe Cartolina . Это будет ваш лучший офисный стол!

Стиль «Бра» возник в 17 веке, он являлся заменой люстр в маленьких помещениях, а также был средством выделения других декоративных объектов.

Необходимые материалы — Чертеж конструкции (предоставлен ниже, так же можно использовать свой) — Провод (на одном конце вилка, на другом патрон для лампы) — Водопроводные трубы с резьбой — Наждачная бумага — Вентили — Гаечный ключ — Манометр — Угловые крепления — Кисть — Декоративные краски (тёмно-серого, красного цвета) по металлу

Согласно чертежу, трубы следует брать от 250 до 760 мм. Длина всей конструкции составляет 1 м. А закрепляют такие трубы с помощью угловых креплений. В этой конструкции использовано два вентиля. Манометр подключен рядом с лампой. Все что вам требуется это собрать схему по данному чертежу, или же придумать свою, полёт вашей фантазии не ограничен.

1. Перед началом работы, очистите трубы наждачной бумагой, для того чтобы их поверхность была более гладкой.

2. Затем нанесите слой тёмно-серой краски. Красить можно неравномерно, и небрежно. Тем самым мы добьемся эффекта старины. Если же у вас привыкли руки к равномерной окраске, то просто делайте маленькие мазки (по 6-7 см), или попросите вашего ребенка раскрасить трубы. Также, не забудьте покрасить винтили, и угловые крепления.

3. После слоя темно-серой краски. Наносим в районе вентилей, и немного по трубам, красную краску. Это придаст вашей полке эффект ржавчины. Опять же делаем небрежные мазки.

4. Пропускаем через трубы провод, так чтобы у него был выход к розетке. На данном чертеже провод пропустили от самой нижней горизонтальной трубы (диаметром 600 мм), до конца левой вертикальной (диаметром 760 мм).

5. Затем вставляем манометр и патрон для лампы, а в патрон саму лампочку. Это нужно для подсветки в темное время суток. Эту лампу можно сделать над кроватью, то есть на данном чертеже труба для манометра была больше (не 100 мм, а 400-500), а на его месте была бы лампа. Под этой лампой и находилась кровать. Такая конструкция позволила бы читать по ночам, интересные детективы. (конструкция описанной системы приведена ниже).

С помощью труб ПВХ. Но теплицы и навесы — это далеко не всё, что можно сделать из ПВХ и алюминиевых труб с разным диаметром. Мебель, декоративные предметы для дома, органайзеры, стеллажи, даже оружие — красивые луки разных форм. Фантазия людей постоянно воплощается в новые формы из ПВХ, и мы сделали для вас подборку самых интересных DIY-проектов.

Начнём с самодельной мебели из алюминиевых и ПВХ-труб, соединённых фитингами. Здесь есть и детская мебель, и варианты для взрослых, симпатичные образцы, которые впишутся в любой интерьер, и стеллажи с множеством полок.

Стеллажи для дачи

После ремонта в доме могут остаться не только полипропиленовые трубы, но и металлический профиль, из которого можно попытаться сделать стеллаж для дачи без использования сварки.

Для работы нам потребуется всего лишь рулетка, карандаш, отвёртка и ножовка по металлу.

В первую очередь необходимо спроектировать будущий стеллаж. Начертите на бумаге схему, соблюдая все размеры. Далее можно докупить профиль к уже имеющемуся, а также найти несколько листов фанеры толщиной в 15 мм. Вы также можете сделать стеллаж из труб ПВХ своими руками, использую схему для профиля.

Разберём процесс изготовления на конкретном примере:

1. Возьмите профиль и нарежьте его на части: 4 вертикальные стойки, 8 передних и 8 задних перекладин;
2. Соберите 4 рамы, которые в будущем должны стать полками;
3. Используя саморезы, закрепите полученные рамы на вертикальных стойках;
4. По желанию вы можете прикрутить стеллаж к стене и покрасить его, после чего, уложить фанеру на рамы, сделав полки.

Источник

Стеллаж из труб своими руками — проще простого

Сделать стеллаж для гаража можно из разных подручных материалов, особенно хорошо для этого подходят трубы. Чтобы собрать из них систему хранения, не обязательно иметь сварочный аппарат.

Далее мы хотим поделиться с вами несколькими технологиями, которые позволят сделать стеллаж из труб своими руками даже новичку.

Несколько слов о вариантах конструкций

Прежде чем сделать рассматриваемую мебель, следует определиться с ее задачами и конструкцией.

Чаще всего в гараже устанавливают стеллажи из труб следующих типов:

• Пристенные — представляют собой автономную конструкцию, которая не крепится к стене. Благодаря этому изделие можно переносить. Еще одним его достоинством является то, что конструкция не оказывает нагрузку на стены, что бывает важно, когда они не очень крепкие, к примеру, каркасные или обшитые гипсокартоном;

• Стационарные — в отличие от пристенных, имеют стойки только с фронтальной стороны, поэтому несущую функцию задних стоек выполняет стена, к которым крепятся полки. Поэтому подобные модели и называются стационарными;

• Консольные — в отличие от стационарных, эти изделия имеют задние несущие стойки, в результате чего полочки крепятся консольным способом, т.е. только с тыльной стороны, при этом фронтальная сторона просто весит в воздухе. Каркас такого изделия может крепиться к стене или быть переносными.

Обратите внимание! Консольные модели отнимают немного пространства, но обладают небольшой грузоподъемностью, поэтому для хранения тяжелых предметов они не подходят.

• Подвесные — в отличие от всех вышеописанных изделий подвешиваются на стене, поэтому вся нагрузка ложится на стены, а не пол. По сути, это обычные полочки, но более габаритные и соединенные между собой стройками. Они могут быть как консольными, так и обычными, т.е. с фронтальными стойками.

Наиболее универсальными являются пристенные и стационарные конструкции, так как они позволяют хранить все, начиная от инструментов и всевозможной мелочи, и заканчивая колесами и различными тяжелыми предметами. Если же гараж маленький, имеет смысл использовать подвесные конструкции, установленные под потолком, в результате чего нижняя часть гаража получится разгруженной.

Пристенный металлический стеллаж

Вначале расскажем, как сварить из трубы стеллаж пристенный или стационарный.

Эта работа включает в себя несколько этапов:

• Проектирование;
• Подготовка материалов и инструментов;
• Сборка конструкции.

Подготовка проекта

Вначале необходимо определиться с расположением будущего изделия в гараже, чтобы не ошибиться с размерами. Результаты сразу же запишите на бумагу.

Затем надо изобразить схему конструкции. Если стеллаж переносной, то его основу составляют боковины в виде двух стоек, между которыми располагаются перемычки.

Боковины соединяются между собой балками. При этом перемычки и балки образуют основу для полок. Стационарные стеллажи имеют такую же конструкцию, но без задних стоек, зачастую нет и задних балок. Поэтому перемычки крепятся прямо к стене.

На схеме обязательно укажите следующие параметры конструкции:

• Общую высоту — чтобы сэкономить пространство в гараже, имеет смысл сделать мебель высотой под самый потолок. На верхних полках вы сможете хранить предметы, которыми редко пользуетесь;
• Длину конструкции и глубину полок — эти параметры у вас уже записаны на бумаге, так как они соответствуют размерам площадки, на которой вы хотите расположить изделие;

• Расстояние между полками — подбирается в зависимости от габаритов предметов, которые будут на них храниться. Надо сказать, что расстояние между полками совсем необязательно делать одинаковыми. К примеру, отсеки для хранения резины можно сделать увеличенным — 600-700 мм, а между остальными полками пространство целесообразно сделать поменьше, чтобы их уместилось больше.

После подготовки проекта можно приступать к работе.

Готовим материалы и инструменты

В первую очередь нужно подготовить трубы. Каких-то определенных требований к их диаметру или, к примеру, толщине стенки не существует.

Поэтому, если вы специально будете покупать материалы для этих целей, прикиньте будущие нагрузки на конструкцию, и в соответствии с ними подберите трубы «на глаз». Но, чаще всего подобная мебель изготавливается из того, что имеется «под руками», поэтому выбирать не приходится.

Совет! Для стеллажа желательно использовать профилированные трубы, так как они обладают большей прочностью. Но, если у вас таких не оказалось, используйте обычные, т.е. круглые.

Единственное, если вы собираетесь делать мебель не для гаража, а, к примеру, для дома или дачи (см. Стеллажи для дома: виды конструкций), желательно использовать хромированные трубы для стеллажей, так как они обладают более привлекательным внешним видом.

Помимо основного материала вам понадобятся фитинги для соединения всех деталей — уголки под 90 градусов и тройники. Чтобы узнать необходимое их количество посчитайте количество соединений под 90 градусов, а также «тройных» стыков.

Для ножек будущей конструкции и креплений к стене отлично подходят фланцы. Количество фланцев, которое вам потребуется, так же посчитайте на схеме.

Также следует подготовить материал для полок — это может быть фанера, OSB, доски или деревянные рейки. Для крепления полок к перемычкам и балкам используйте саморезы и подковообразные скобы, которые подбираются под диаметр трубок.

Чтобы защитить изделие от негативных воздействий и придать ему привлекательный вид, вам понадобятся лакокрасочные материалы по дереву и по металлу.

Что касается инструмента, подготовьте такой набор:

• Болгарка/ножовка по металлу;
• Сварочный аппарат (если у вас нет сварочного аппарата, соединить все элементы можно на резьбе. В таком случае вам понадобятся плашки для нарезки резьбы или другой инструмент для этих целей);
• Напильники по металлу и наждачная бумага;
• Рулетка и карандаш;
• Электродрель;
• Электролобзик;
• Малярная кисть.

Важно! Если вы делаете для дома стеллажи — труба хромированная своими руками разрезается при помощи специального резака, который позволяет сохранить хромовое покрытие.

Желательно так же иметь верстак с тисками, что значительно упростит работу.

Сборка конструкции

Инструкция по изготовлению стеллажа выглядит следующим образом:

Нанесите на заготовки разметку согласно размерам деталей, которые указаны в проекте.

Нарежьте заготовки болгаркой или специальным приспособлением по разметке. В итоге должны получиться стойки, перемычки и балки.

Нарежьте резьбу на концах всех деталей.

Чтобы на подготовленные детали легко накручивались фитинги, смажьте резьбу машинным маслом.

Соберите конструкцию согласно проекту. Вначале собираются боковины из двух стоек и перемычек, а затем соединяются балками. Если конструкция стационарная, на свободный конец перемычки накручивается фланец.

Если трубки не хромированные, покрасьте их краской. Для этих целей можно использовать автомобильную краску в баллончике.
