Ручки для тележки из полипропиленовых труб



Легкая складная тележка из труб


Материалы и инструменты, которые использовал автор:

Список материалов:
— круглые трубы;
— болты и гайки;

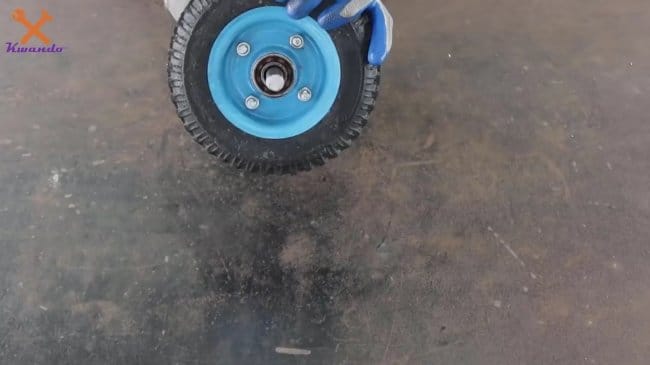

— колесо для садовой тележки;
— резьбовая шпилька (ось колеса);

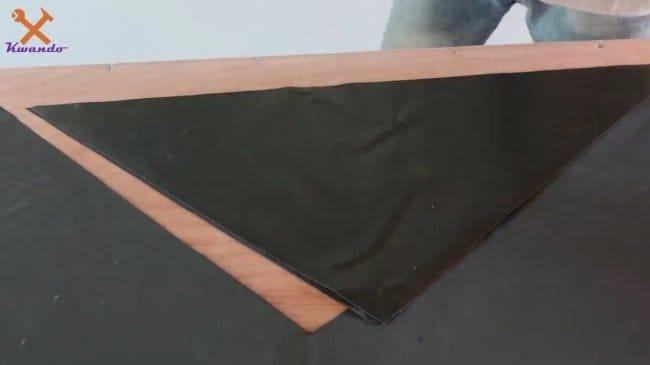

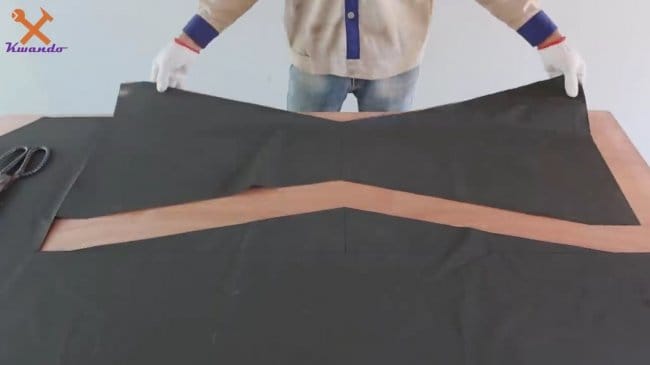

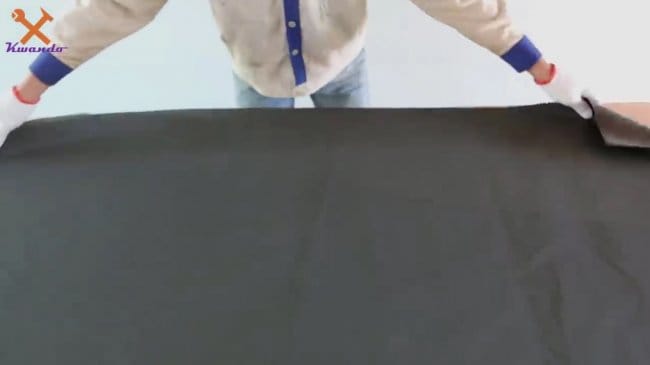

— брезент или подобный материал (для кузова).

Процесс изготовления самоделки:

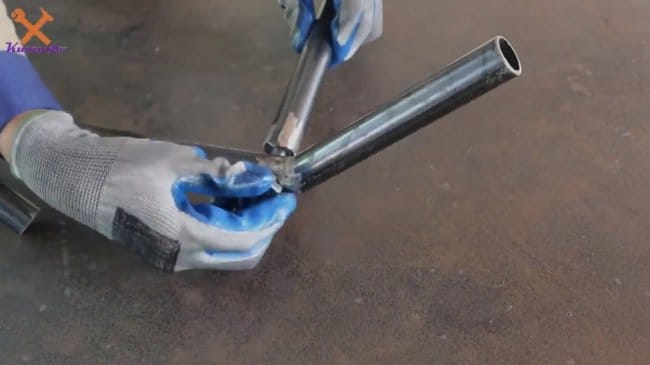

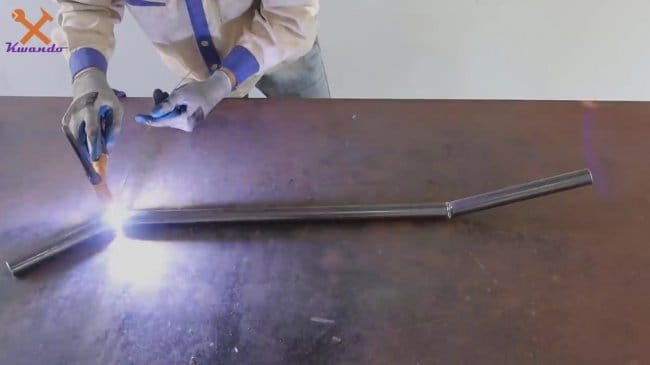

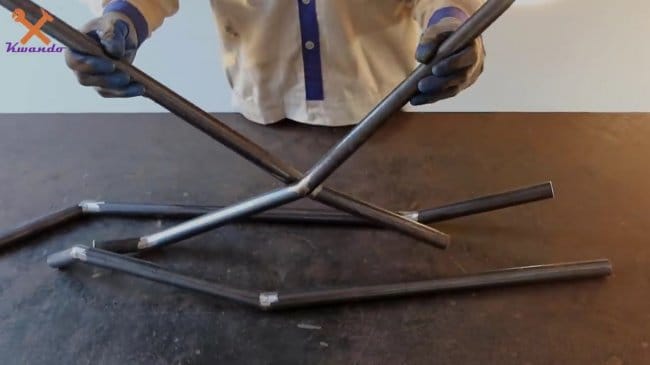

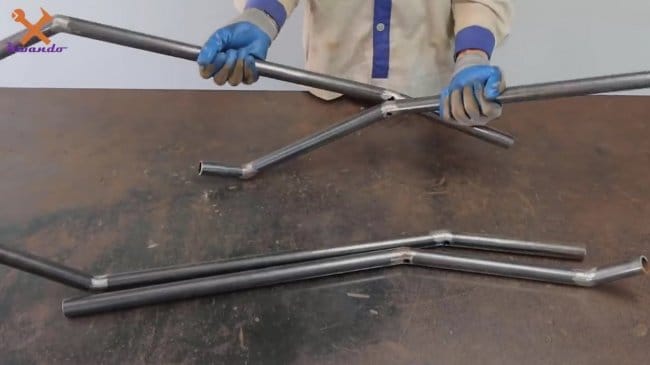

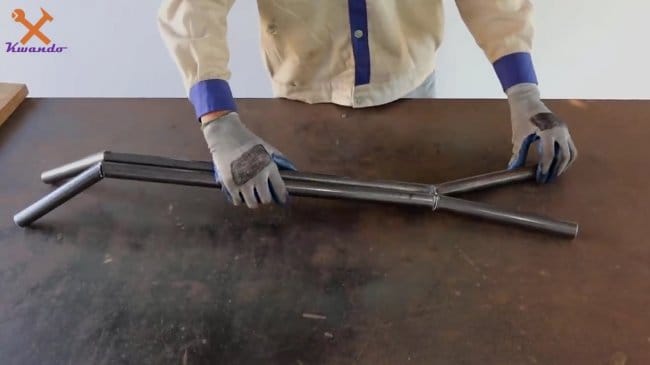

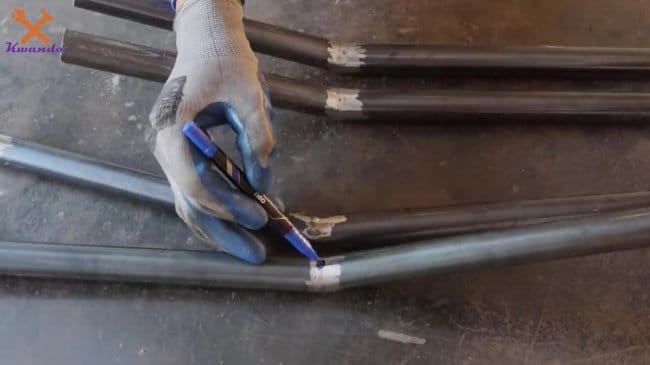

Шаг первый. Гнем трубы

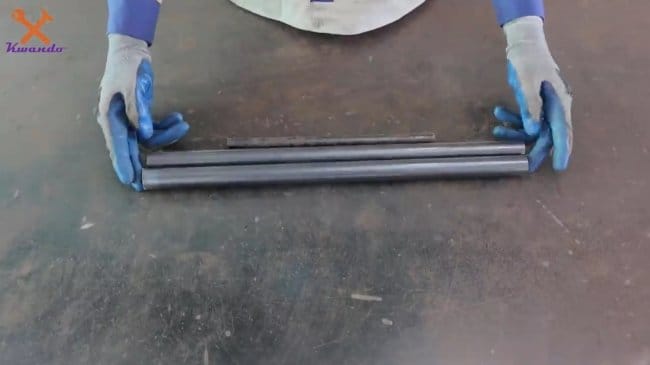

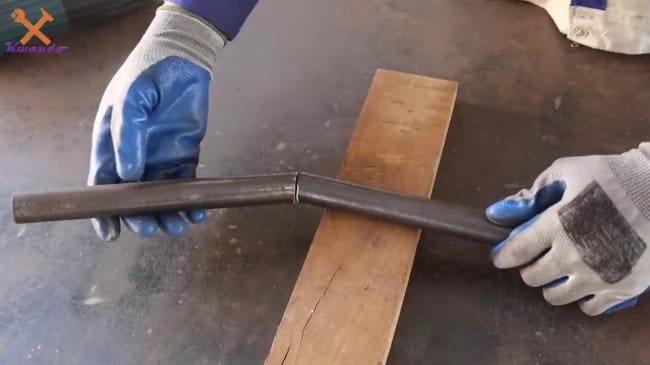

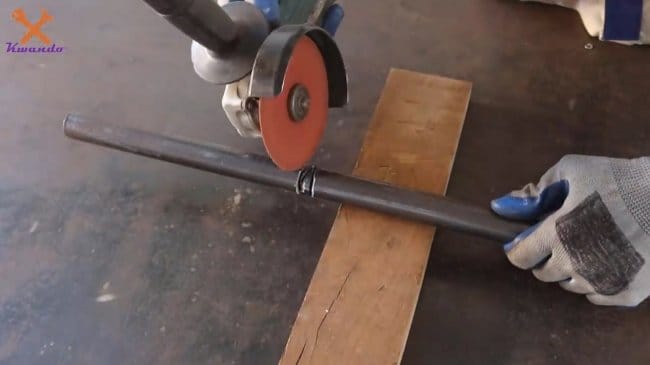

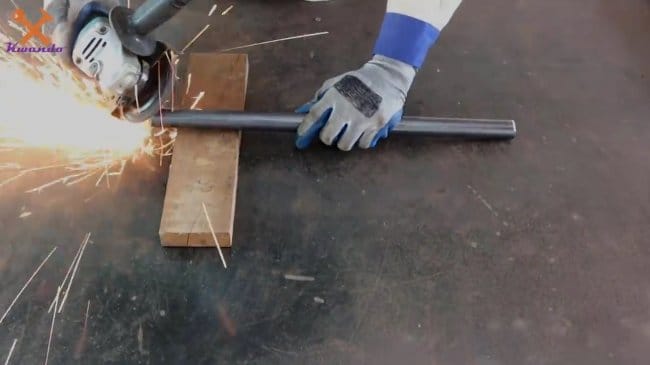

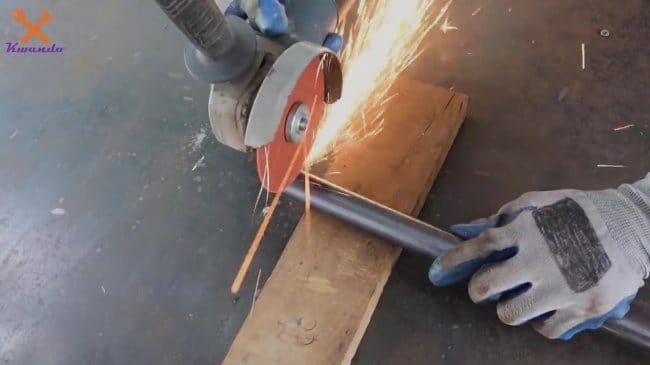

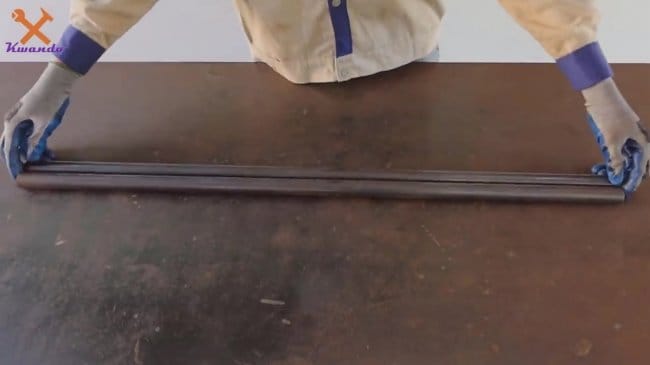

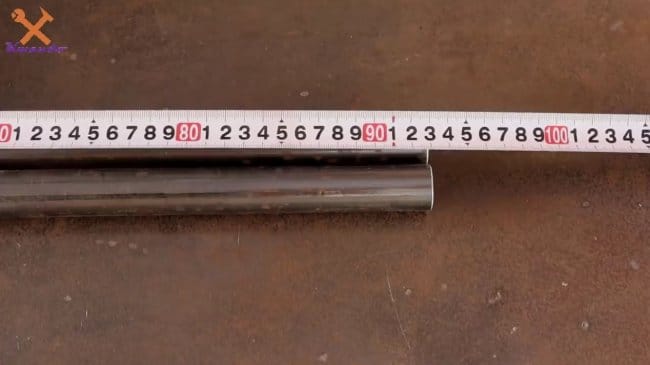

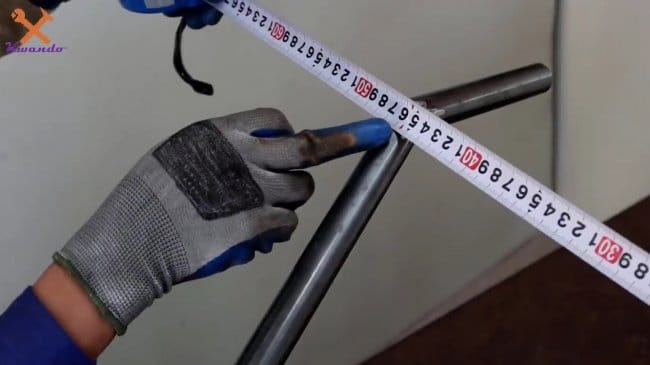

Для начала нарезаем трубы, далее их понадобится согнуть. Если у вас нет гибочного станка или согнуть трубы таким образом представляется сложно, трубы можно порезать и сварить, как сделал автор.

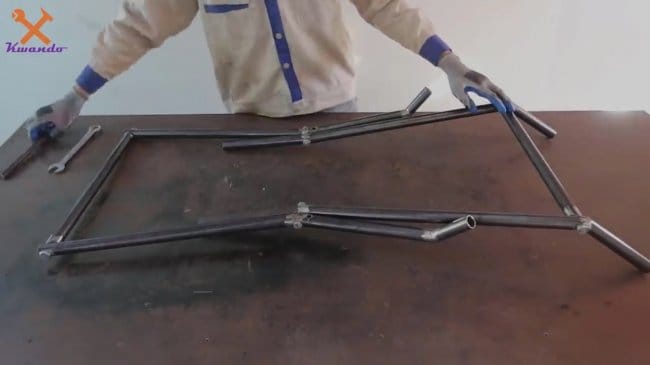

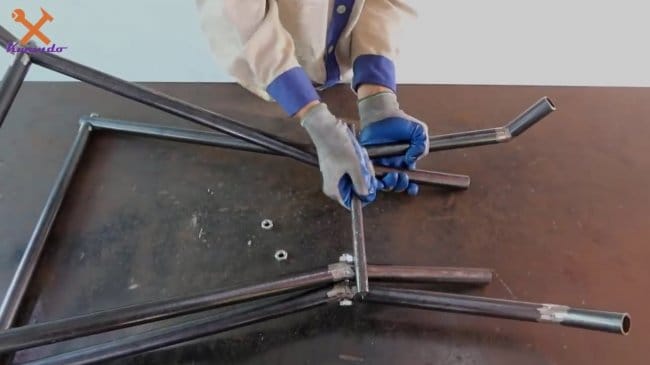

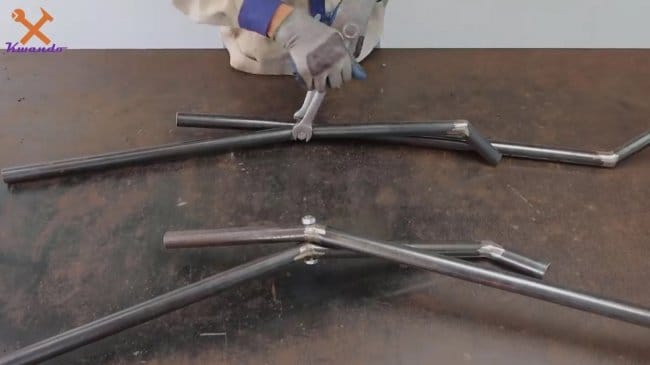

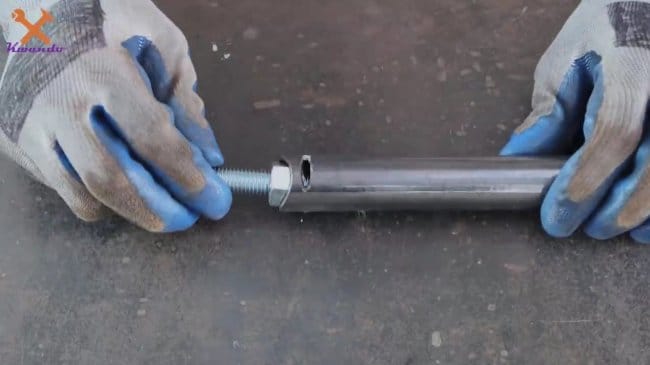

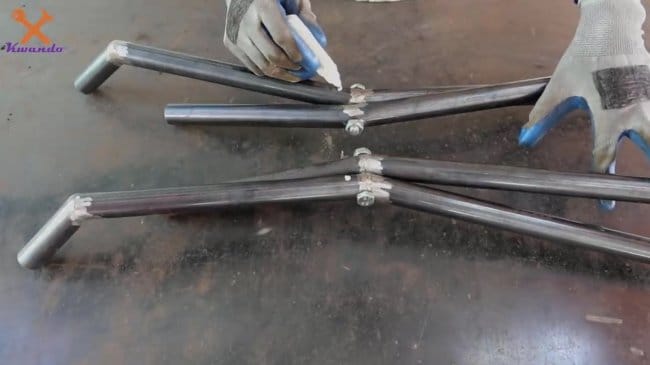

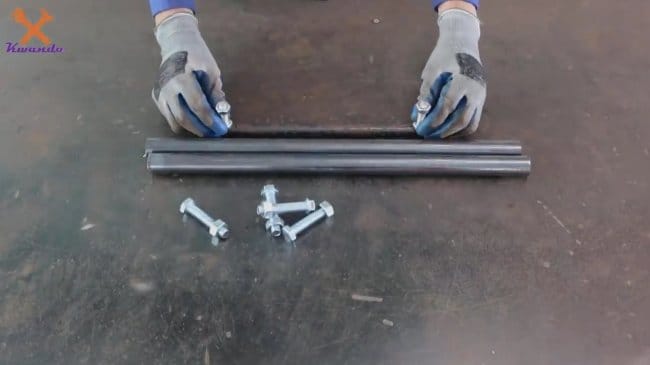

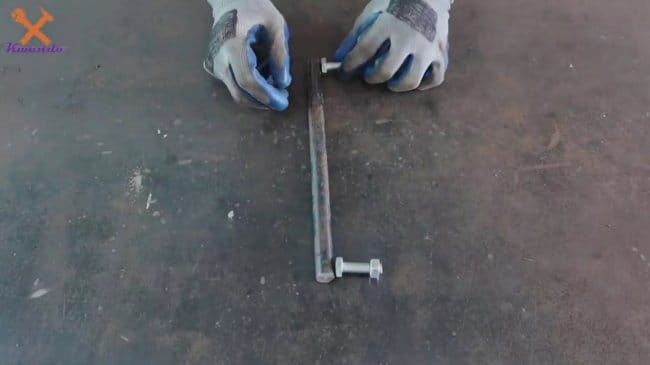

В завершении шага сверлим отверстия и используем в качестве осей болты с гайками. Вот и все, у нас получились две складные части для тележки.

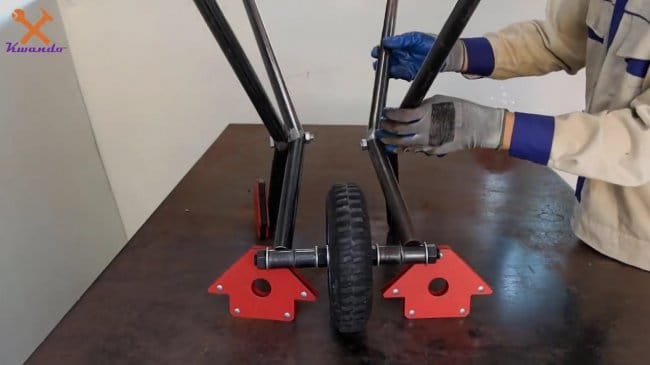

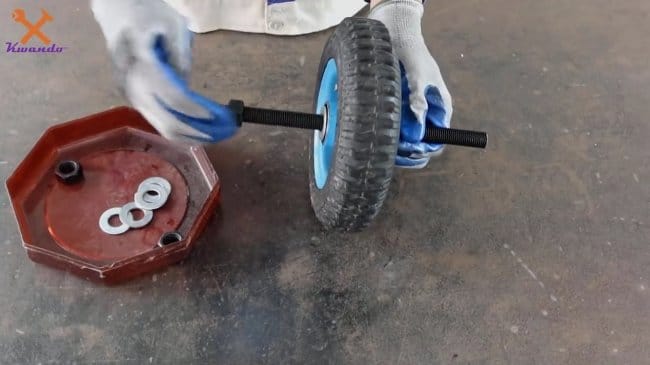

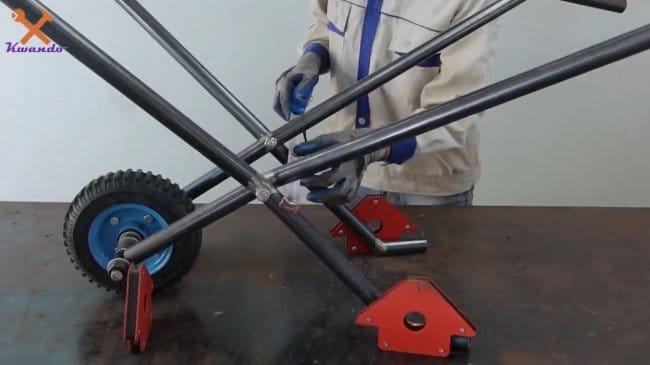

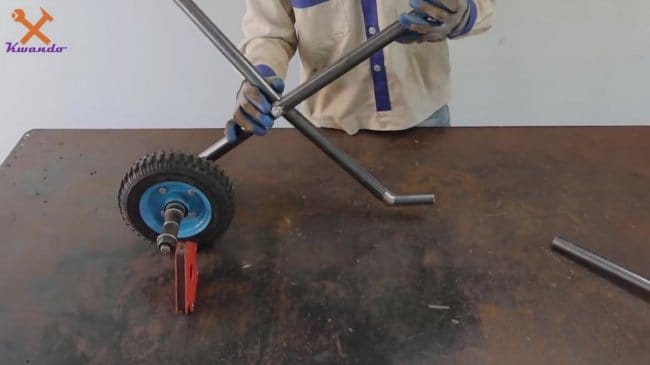

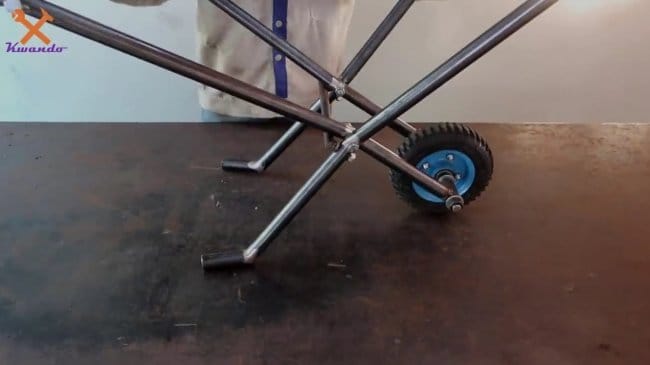

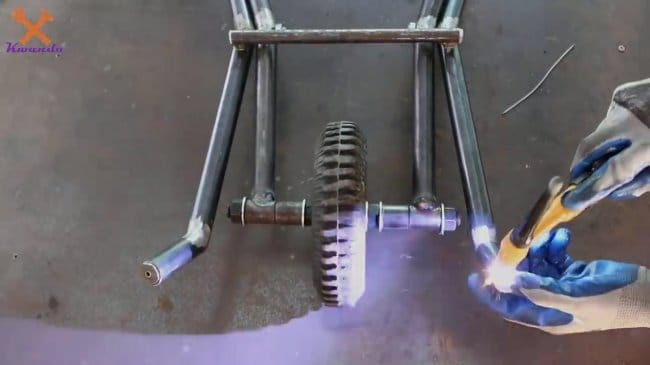

Шаг второй. Крепление колеса

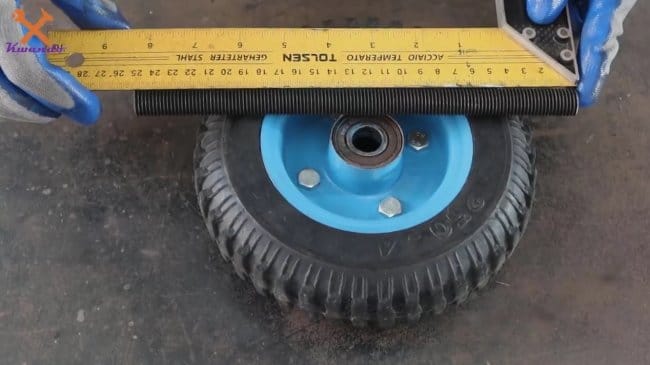

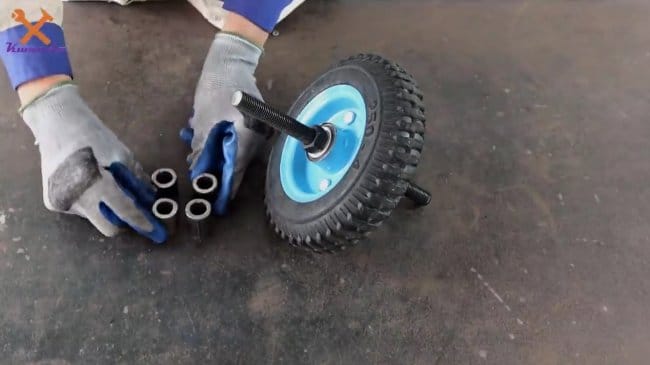

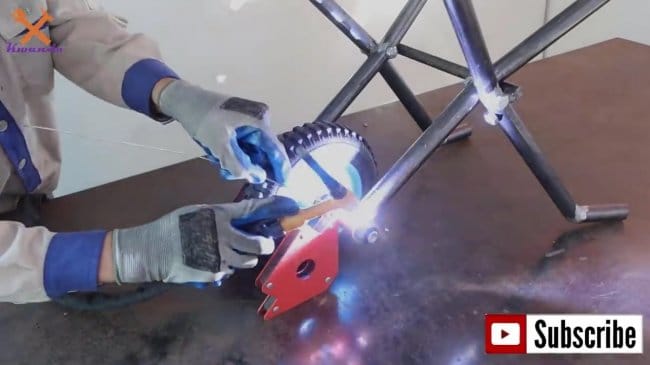

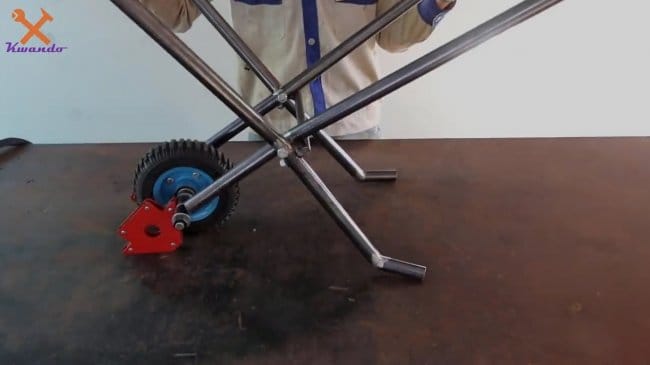

Чтобы прикрепить колесо, понадобится приварить уши под ось из кусков труб. В качестве оси для колеса автор подобрал резьбовой стержень подходящего диаметра. Образовавшиеся зазоры на оси убираем кусками труб, вот и все, теперь колесо можно установить.


Шаг третий. Поперечины и ручки

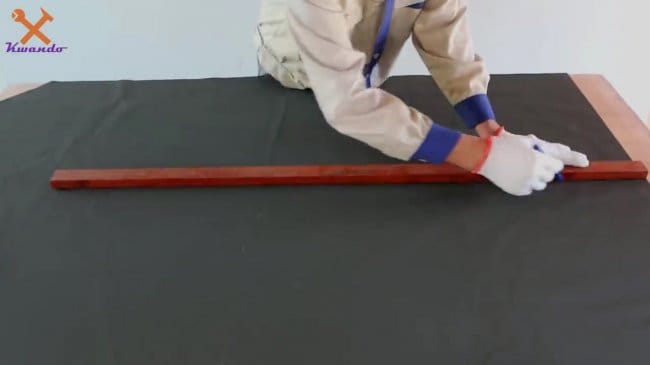

Привариваем куски труб, которые будут служить ручками, также не забываем про опору для ножек, если опоры не сделать, ножки будут вгрызаться в землю.

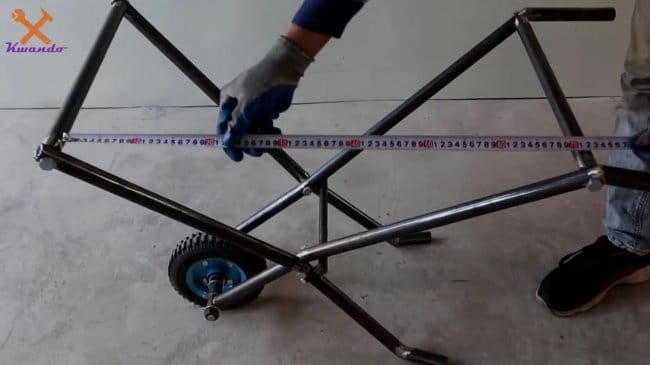

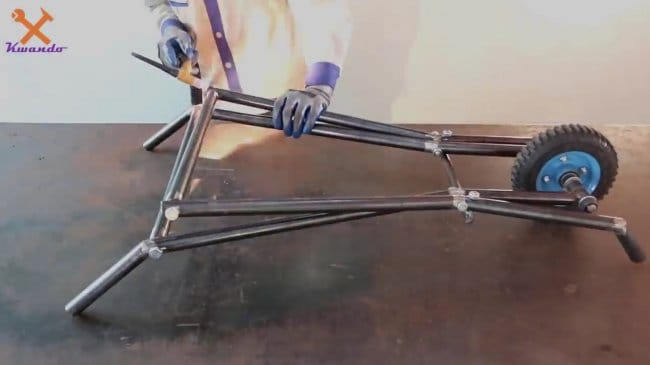

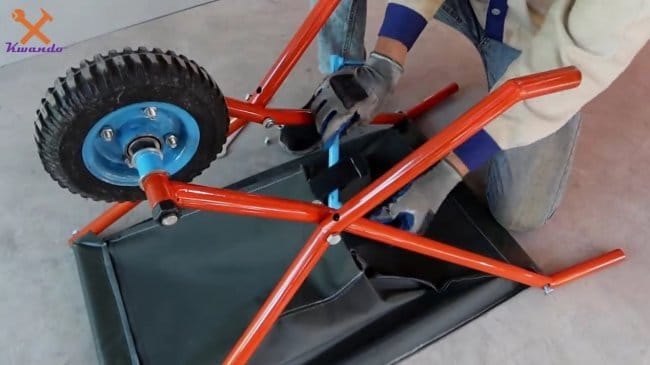

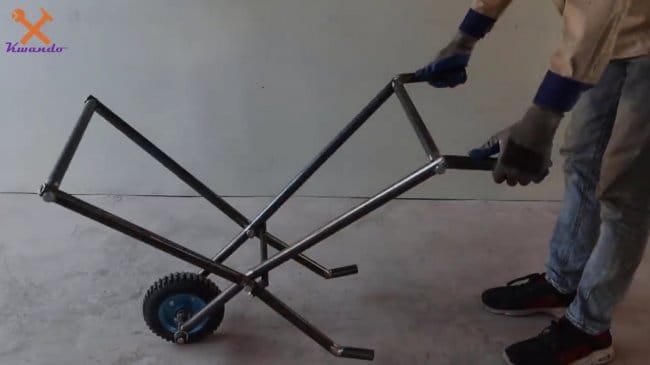

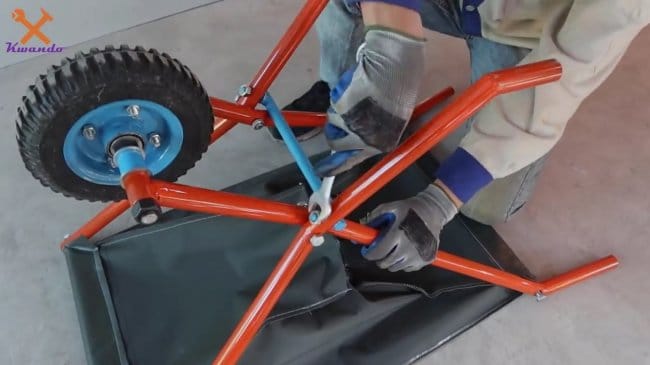

Устанавливаем поперечины, их автор решил прикрутить на болты с гайками.

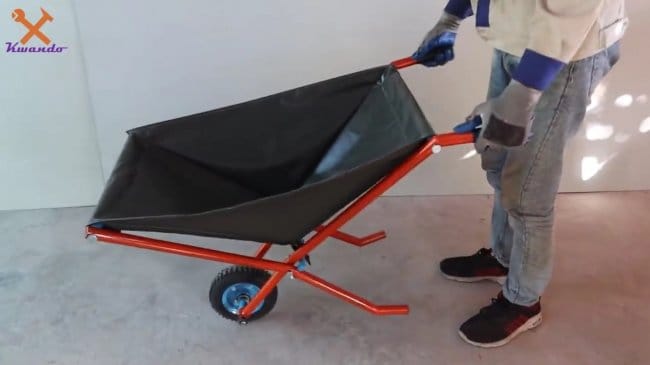

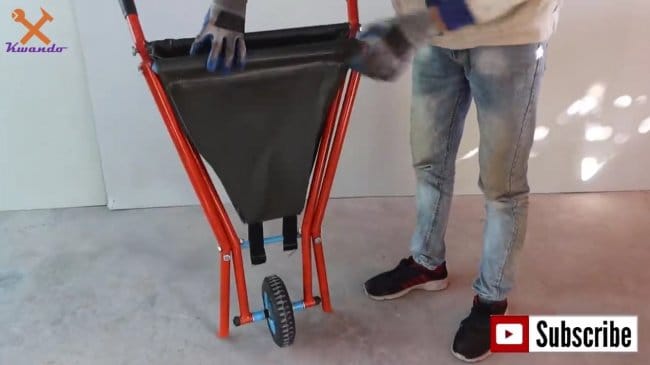

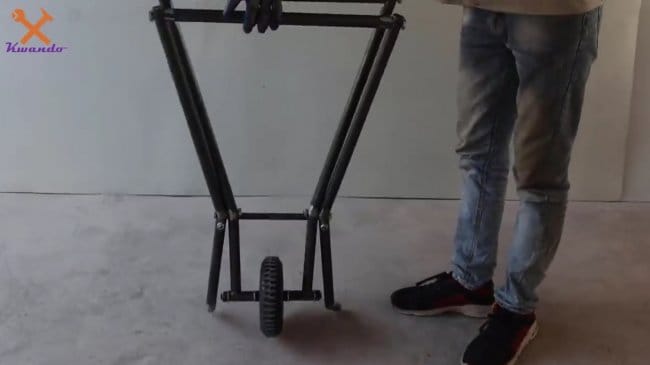

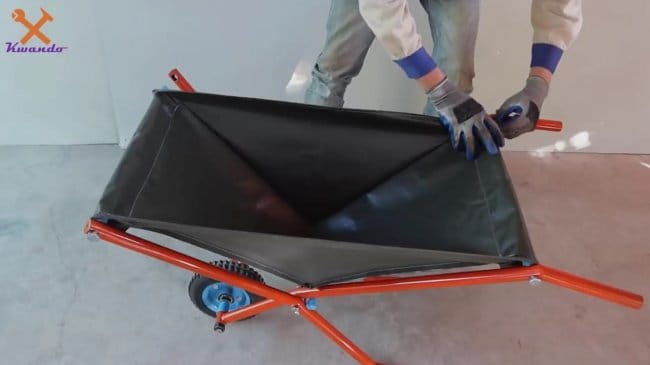

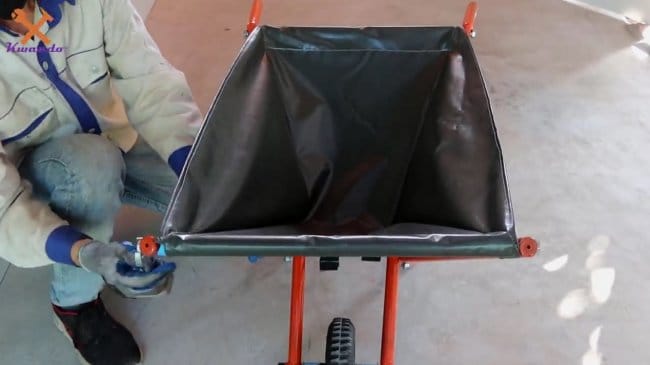

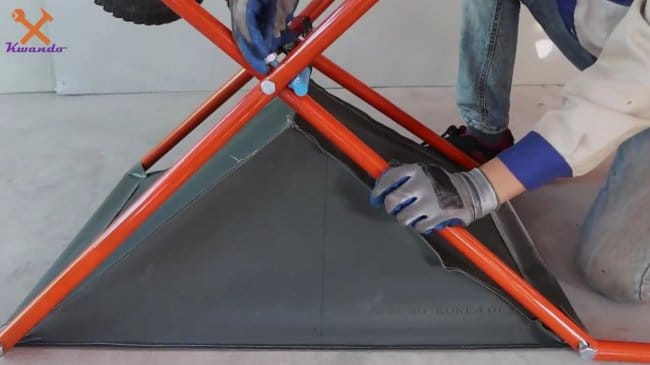

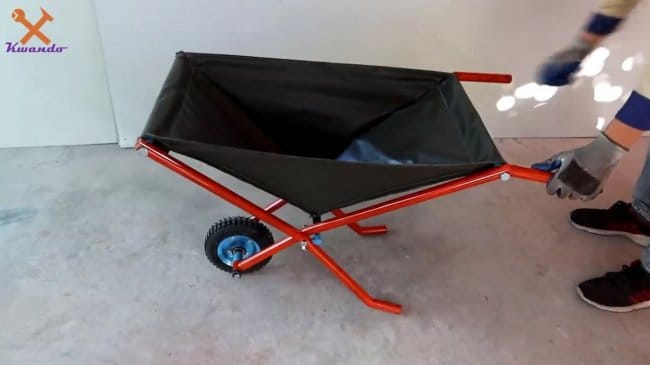

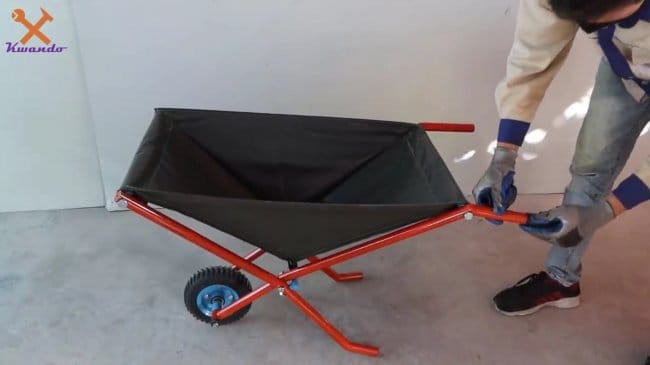

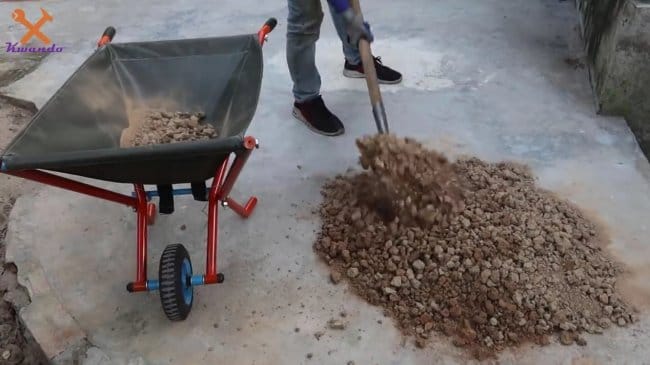

Вот и все, тележка готова, выглядит она отлично, можно испытать. Автор с легкостью возит на тележке песок и камни в довольно внушительных объемах.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

ТОП 5 самых популярных тележек для садового шланга

Катушка для шланга своими руками

Опубликовано admin в 16.07.2019

Как сделать катушку для шланга своими руками:

Пока не пришла весна — пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, то придется самому сделать катушку для шланга (мысль приобрести катушку у меня отпала, как только узнал цену на них!).

Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности.

Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.

Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика.

Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги.

Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки.

Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».

Самодельная катушка для садового шланга из профиля Кнауф

Надоело вручную сматывать садовые шланги на даче. Один шланг — метров 40-45. Основной поливочный 3/4. Другой — метров 15 с насосом для откачивания колодца.

Каждый раз ворочать шланги туда-сюда уже не в радость.

Готовая катушка для таких целей стоит в зависимости от бренда и качества от 1.500 руб. Можно и дешевле найти — я встречал и за 860 руб, но качество отвратное.

Из материалов решил использовать направляющие Кнауф — благо их у меня осталось несколько штук — потолочные направляющие 28х27 и стоечные 60х27.

У меня оказалось пара кусков направляющих 28х27 длиной 154см. Их я решил использовать как «обод» колеса катушки». Решил с каждой из сторон отставить по 2-3см для перехлеста и фиксации. Оставшееся расстояние поделин на равные 8 отрезков чтобы сделать восьмиугольник. С кругом решил не заморачиваться.

В результате сторона восьмиугольника у меня получилась равной 185мм и для перехлеста осталось по 35мм. В таком варианте «диаметр» катушки будет равет 440-450мм.

Из стоечного профиля под получившийся восьмиугольник я отрезал пару поперечин. В одной из них вырезал паз шириной 60мм, отогнул «уши» в сторону и сделал крестовину.

Крепление делал на острые-шурупы «клопы» 9мм длиной.

Затем на эти крестовины надел «обод» из профиля 28х27 и закрепил теми же шурупами. В местах сгиба пересечения профиля сделал дополнительные крепления просекателем. так, на всякий случай.

С обратной стороны крестовины сделал вставку по центру из кусков того же профиля. только немного бортик срезал, чтобы профиль «въехал» внутрь профиля и закрепил эти вставки по бокам теми же шурупами «клопами». На фото выше это можно увидеть.

Четыре перекладины для соединения получившихся «штурвалов» сделал из того же стоечного профиля Кнауф. Использовал куски длиной 320мм. С каждой стороны сделал надрезы по 25мм после чего отогнул края в которые потом вкручивал шурупы «клопы». Все мешающие загнутые кромки стоечного профиля отгибал, выравнивал молотком. При необходимости подрезал ножницами по металлу.

Читайте также:  Как почистить зимой печную трубу

Отгибать пробовал двумя вариантами — на фото видно. По большому счету как делать — без разницы. ИМХО

В сделал отметки центра и просверлил насквозь отверстия диаметром 10мм. Также разметил будущую центральную часть. Выбрал расстояние равное 160мм.

Далее все получившиеся перекладины прикрепил по посадочным местам.

После чего зафиксировал второе «колесо».

В одном углу профиля 28х27 просверлил небольшое отверстие для вращения оного на подставке в будущем. На пробном испытании вращал катушку короткой отверткой.

Читать так же: Алоэ древовидное (Столетник) — лечебные свойства, применение, фото

Для тестирования катушки просверлил в березе отверстие чуть больше 10мм и туда прикрутил шпильку 10мм. На нее посадил катушку. Березу потом буду срубать.

Катушка получилась достаточно жесткой и не тяжелой. Пожалуй из фанеры получилась бы тяжелее.

На катушку наматывал садовый шланг 3/4 длиной чуть больше 40 метров. Поскольку немного опаздал с погодой и не успел снять шланг ранее, то вода в нем подмерзла и пришлось наматывать шланг с водой. Это сказалось на легкости вращения катушки. Вращать пришлось руками. Шпилька прогнулась немного.

При снятии катушки со шпильки края профиля цеплялись за резбу катушки. Потом надо будет или внутрь брусок прикрутить или трубу использую — посмотрю потом.

В целом результатом доволен. Осталось сделать нормальную подставку и еще пару катушек поменьше — благо профиля еще есть.

Ниже можно глянуть пару роликов.

Катушка для шланга своими руками

Пришла весна, и пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, задумался о катушке для шланга.

Мысль приобрести катушку у меня отпала, как только узнал цену на них. Но отступать от своей мысли я не собирался и решил изготовить катушку для шланга своими руками. Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила много лет и не уступала бы по эстетичности.

Тележка для шланга своими руками

Приводится пример как самому сделать тележку для транспортировки и сматывания садового шланга. Для любителей домашнего хозяйства, сада и огорода. Раздел: Дом Сад Огород https://www.youtube.com/user/YogaSistems/playlists?shelf_id=5&view=50&sort=dd содержит следующие плейлисты Невидимое в саду = Sex в саду = Sex animal https://www.youtube.com/playlist?list=PLrWB8z_m4O5D-nf92e6LoBhZTSH5n9vi1 Рецепты дачных блюд https://www.youtube.com/playlist?list=PLrWB8z_m4O5AKdnwrgBqDDpUEDU2Pyh91 Цветы https://www.youtube.com/playlist?list=PLrWB8z_m4O5AZHpnaASya1YRGSQDSSz-k Огород https://www.youtube.com/playlist?list=PLrWB8z_m4O5BBnfG1dLXJnvEEqfCVluU- Вредители и болезни сада и огорода https://www.youtube.com/playlist?list=PLrWB8z_m4O5BPDD6jnKtweGYHkP9IflYb Сад и Виноградник https://www.youtube.com/playlist?list=PLrWB8z_m4O5CeND8Vod8mMPd43eGShfjI Обрезка деревьев https://www.youtube.com/playlist?list=PLrWB8z_m4O5A5sJlGY9CBe8VQzkIUjZf5 Прививка деревьев https://www.youtube.com/playlist?list=PLrWB8z_m4O5Bj6IQzQeG6ulPidrleoCqW Нормирование урожая деревьев https://www.youtube.com/playlist?list=PLrWB8z_m4O5DBAmWCOpjjhJo9PRD4SubM Вредители и болезни сада и огорода https://www.youtube.com/playlist?list=PLrWB8z_m4O5BPDD6jnKtweGYHkP9IflYb Дом и хозяйство https://www.youtube.com/playlist?list=PLrWB8z_m4O5CNGhfRD6lH7ezEddJDmzDs Еще на канале Георгия Карагодина YogaSistems https://www.youtube.com/channel/UCeyO0d9llcOBkqiyWFf12RA Вас возможно заинтересуют Разделы: Мои тренировки https://www.youtube.com/user/YogaSistems/playlists?flow=list&shelf_id=10&sort=dd&view=50 Дни обмена опытом и взаимопроработки https://www.youtube.com/user/YogaSistems/playlists?shelf_id=2&flow=list&sort=dd&view=50 Дом Сад Хозяйство https://www.youtube.com/user/YogaSistems/playlists?shelf_id=5&view=50&sort=dd Экспедиции Поездки Форумы https://www.youtube.com/user/YogaSistems/playlists?shelf_id=4&sort=dd&view=50 Интегральная трансформация https://www.youtube.com/user/YogaSistems/playlists?flow=list&shelf_id=12&view=50&sort=dd О регулярно проводимых мероприятиях можно узнать связавшись с Георгием Карагодиным https://www.facebook.com/georgii.karagodin или написав на e — mail: [email protected]

Необходимые материалы

Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.

Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика.

Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.

Процесс изготовления

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы 3/4″ (чтобы в нее свободно входила ось – труба 1/2″).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для 1/2″ трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги.

Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки.

Вместимость данной катушки ориентировочно на 40м шланги диаметром 1/2″.

Барабан для садового шланга своими руками

Здравствуйте, уважаемые читатели и самоделкины! Летом на дачном участке или на своем огороде приходится не только жарить шашлыки, а и заниматься уходом за растениями. Особенно часто их приходится поливать. Но бросать шланг на солнце не очень хорошо. Это уменьшает его ресурс, да и мешается под ногами.

В данной статье, автор YouTube канала «Кучер Сечет» расскажет Вам, как изготовить барабан для сматывания шланга из пластикового ведра и канализационных труб. Самоделка очень проста в изготовлении, и не требует больших финансовых затрат.

Материалы. — Пластиковое ведерко от краски — Сантехнические трубы, муфты — Листовая жесть — Кусок листовой фанеры — Саморезы по дереву — Рукоятка — Водопроводный шланг, разъемы — Олифа — Наждачная бумага. Инструменты, использованные автором. — Углошлифовальная машина (болгарка) аккумуляторная Metabo W 18 LTX 127 — Шуруповерт, сверла — Коронки — Электрический лобзик — Ступенчатое сверло — Газовая горелка — Линейка, маркер, циркуль, нож. Процесс изготовления. Для начала мастер очистил ведерко от остатков содержимого, и отметил центр на крышке. При помощи циркуля перенес внутренние размеры крышки на лист жести. Высверлил отверстие для входа лезвия лобзика, и вырезал круг. Острые края диска зашлифовываются наждачной бумагой. Раззенковывает отверстия на диске, и прикручивает его к крышке. С внутренней стороны излишки саморезов обрезаются болгаркой. Затем мастер примерял заглушку, и высверлил для нее отверстие при помощи коронки. Далее прикрутил по центру дна заглушку. От ненужного тройника отрезал заготовку, и удалил из нее резинку. Теперь примеряет подходящий кусок трубы, отмечает нужный размер. Лишнее отрезается, а заусенцы удаляются ножом. Затем мастеру требуется изготовить вороток. Он сделал его из листовой фанеры. Для придания ей внешнего вида, автор обжег ее с двух сторон, и зачистил металлической щеткой. Также пропитал заготовку олифой. Устанавливает ее на свое место, и прикручивает к внутренней трубе. Важно, чтобы саморезы не выступали изнутри. В трубе высверливает отверстие для шланга ступенчатым сверлом. Прикручивает длинным саморезом рукоятку к воротку. В боковой поверхности ведерка также делает прорезь для шланга. Пропускает шланг через трубку, навинчивает разъемы. Спасибо автору за простую идею барабана для шланга! Теперь в саду или огороде будет больше порядка. Всем хорошего настроения, удачи, и интересных идей!

Читайте также:  Сколько стоит труба металлическая диаметром 100 один метр для забора

Авторское видео можно найти здесь.

Источник: В гостях у Самоделкина

Мобильная катушка для поливного шланга своими руками

Катушка для поливного шланга — вещь незаменимая на каждом дачном участке. А все почему?

Многие дачники, как представят, что им придется разматывать десятки метров шланга, а после полива еще и сматывать обратно, так за голову и хватаются.

А с катушкой этот процесс занимает намного меньше времени. Да и хранить шланг, намотанный на катушку, намного удобнее.

Покупать катушку в магазине — особого смысла нет, так как цены на них «кусаются». А вот сделать своими руками — самое то. Тем более что материалы для катушки без проблем можно достать.

Итак, для изготовления самоделки нам потребуется:

  • стальной пруток диаметром 10 мм;
  • профильная труба 15х15 мм с толщиной стенки 2 мм;
  • фитинги с быстросъемными разъемами;
  • обрезки пластиковой трубы и стальные сгоны.

Удобная тележка для садового шланга: делаем своими руками и экономим силы

Всем владельцам садовых участков известна проблема таскания тяжелого садового шланга для полива по всей территории. Конечно, многие из нас из года в год сталкиваются с данным вопросом. Но есть ли решение этой задачи? Как можно оптимизировать процесс полива и удобным образом перемещать садовый шланг? Оказывается, есть выход!

В данной статье мы расскажем, как изготовить удобную тележку для перевозки садового шланга. Поехали!

Мастерить нашу тележку мы будем из полипропиленовых труб для систем водопровода и отопления. Данный материал был выбран по причине того, что от тележки не нужны высокие прочностные свойства. Достаточно будет только иметь нужную прочность и устойчивость к агрессивным условиям окружающей среды (повышенная влажность, перепады температур). дерево и металл в данных условиях не могут похвастаться долгим сроком беспроблемной эксплуатации.

Наша тележка будет состоять из прямоугольного каркаса, на котором будет размещено место для хранения шланга в смотанном виде. Соединение труб друг с другом предлагается сделать при помощи обычного паяльного аппарата, который идет, как штатный инструмент для монтажа полипропиленовых труб.

Размеры тележки выбираются исходя из индивидуальных предпочтений и размеров человека, который чаще всего будет её использовать. Требования эргономики в данном вопросе крайне важны. Отдельное внимание нужно обратить на высоте ручки и предельный наклон тележки при передвижении. Для большей жесткости тележки необходимо в каркас вмонтировать поперечные горизонтальные трубы. Таким образом, наша тележка будет устойчива на «кручение», что, конечно же, важно при перемещении груза.

Удобство перемещения шлага данная тележка будет давать из-за пары колес, которые размещены внизу тележки. Осью для колес послужит обычная шпилька, а крепление колес будет исполнено при помощи гайки и шайбы. Особое внимание уделите качеству колес. Приобретите колеса более высокого качества, ведь от них будет напрямую зависеть удобство использования данной тележки.

Итоговый вариант работы представлен на фотографии ниже. Данная конструкция позволяет сэкономить силы и время на перемещение садового шланга, что положительным образом сказывается на общую работоспособность и качество труда.

Ссылка на видео-инструкцию о том, как изготовить данную тележку, представлена ниже.

Похожие самоделки

Удобная решетка для костра своими руками: готовим пищу на огне

Тяпка своими руками за 20 минут: легко и просто

Самоделка для хранения садового инвентаря из автомобильной ступицы

Место для парковки авто своими руками: делаем на дачном участке

Делаем Крыльцо своими руками: просто и доступно

«Домик» для колодца: делаем своими руками

Нет похожих самоделок

Как сделать что-то самому, своими руками. сайт домашнего мастера

Катушка для длинноватого шланга своими руками (с телегой)

Как своими руками сделать катушку для шланга

Александр Степанов из подмосковного городка Химки собрал ординарную конструкцию которая позволяет просто перемещать тяжёлую катушку с поливочным шлангом.

Лет 10 тому вспять на даче я сделал барабан (катушку) для поливочного шланга» который служит мне до сего времени. Благодаря широкому основанию он стабильно держится во время разматывания 20 м шланга. При сматывании шланга зажимаю ногой основание и руками вращаю катушку. Всё отлично, только шланг таковой длины с приближением пенсии становится всё тяжелее. Не очень удобно, ну и опасно для позвоночника – подымать его и нести в хозблок. Купил в магазине две катушки различных размеров, но они очень быстро вышли из строя. Потому решил сделать ещё один барабан и телегу для транспортировки обеих катушек.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ ИЗГОТОВЛЕНИЯ КАТУШКИ ДЛЯ ШЛАНГА СВОИМИ РУКАМИ

Шуруповёрт либо дрель, пара струбцин для дерева, угольник, угломер либо транспортир, ножовка по металлу либо болгарка, заклёпочник (лучше с длинноватыми ручками).

Перечень материалов для изготовления катушки для большого садового шланга

Дюралевый профиль квадратного сечения со стороной 20 мм

Дюралевый профиль квадратного сечения со стороной 20 мм

Дюралевый профиль квадратного сечения со стороной 20 мм

100 х 100 х 1,5 мм

80 х 100 х 3 мм

Как сделать тележку для шланга своими руками

Одним из удобных приспособлений, значительно облегчающих полив участка, можно назвать мобильную тележку для садового шланга. Она избавляет садовода от необходимости таскать шланг за собой. Теперь достаточно просто катить тележку и аккуратно его разматывать.

Такую тележку можно собрать своими руками, поскольку ничего сложного процесс собой не представляет. Вот (смотрим фото), что получится в итоге.

Все необходимые для сборки конструкции материалы, в основном это ПВХ трубы и фитинги можно купить в любом строительном магазине, а возможно у вас уже есть остатки после ремонта или строительства водопровода или отопления.

Почему именно ПВХ-трубы?

Конечно, можно использовать и классические трубу из металла. Но ПВХ-трубы, кроме стоимости, обгоняют металлические трубы по многим показателям. · Малый вес. ПВХ-трубы имеют намного меньший вес, нежели металл. Тележка получится легкой и удобной в эксплуатации. · Устойчивость к воздействию внешней среды. Трубы, изготовленные из ПВХ, не ржавеют, не покрываются плесенью и не подвержены процессам гниения. Именно поэтому тележка прослужит достаточно долго. · Монтаж. Во многих случаях ПВХ-трубы во время сборки не требуют применения специального оборудования. Здесь мы используем так называемую «холодную сварку».

Итак, вот размеры деталей тележки и количество: A. 1 – в 388 мм; B. 4 – по 178 мм; C. 2 – по 150 мм; D. 2 – по 510мм; E. 1 – по 100 мм; F. 2 – по 240мм; G. 1 – в 368 мм; H. 2 – по 90 мм; J. — ножки две штуки. Длина произвольная, подбирается по месту.

Также будут нужны стандартные трубные фитинги и детали для передвижения тележки: — Шесть углов — Сем Т-образных соединений — Один 45-й улог — Три заглушки- 12 мм — Стержень с резьбой, длинной в 560 мм — Набор из колес и шайб, можно взять б/у от детских игрушек — Две концевые гаки или специальные крышки — «Холодная сварка» — скреплять трубы будем на нее.

Читайте также:  Стойка для трубы пнд

Прежде весего о том как выполняется соединение ПВХ-труб

Поливинилхлорид не терпит использования высоких температур. Материал может попросту расплавиться. Именно поэтому будем собирать конструкции, используя метод «холодной сварки».

Схема выглядит следующим образом: 1. Нужно отрезать нужную по размеру часть трубы при помощи специальных ножниц, либо простой пилки по металлу. 2. Торец, который будет участвовать в соединении, нужно зачистить при помощи наждачной бумаги. Также можно воспользоваться инструментом, предназначенным для снятия фаски. Снимать материал нужно с внешней стороны трубы, не оставляя заусенцев. 3. Поверхность соединения нужно вначале обработать и обезжирить. 4. Перед нанесением клея, нужно проверить, с каким усилием труба входит в фитинг. Если слишком туго, то нужно снять еще немного материала. В противном случае соединить детали качественно не удастся, т.к. как клей равномерно распределить по поверхности не получится. 5. Теперь можно наносить клей, лучше рекомендованный производителем труб. На конец трубы нужно накладывать более плотный слой. Внутренняя поверхность фитинга обрабатывается более тонким слоем. 6. После этого нужно вставить трубу в фитинг и повернуть ее на девяносто градусов. Так клей распределится по всей поверхности трубы равномерно.

После этого трубу нужно оставить, чтобы клей смог схватиться и затвердеть.

Схема сборки:

1. При помощи ножа или ножовки/пилы разрезать ПВХ-трубы в соответствии с размерами. 2. Просверлить в двух соединительных элементах сквозные отверстия (смотрим фото ниже). В дальнейшем в них будет вставлена конструкция с колесами.

3. Секции тележки нужно собрать, ориентируясь на схему приведенную выше. Склеивание частей выполняется при помощи «холодной сварки».

После того как конструкция собрана, вставляем колеса. Все, тележка готова.

Похожие статьи:

Сборка барабана катушки

Для производства барабана необходимы два фанерных (10 мм) диска 50 мм, два диска 0 140 мм из доски шириной 20 мм, 8 планок длиной 265 мм, алюминиевая трубка 18 мм и длиной 450 мм. Таким макаром, ширина катушки выходит 285 мм.

По центру всех дисков просверлил маленькое ( 5 мм) отверстие. Через отверстие огромного диска продел гвоздь и на него нанизал малый диск из доски. Промазав клеем соприкасающиеся поверхности, скрепил шурупами малый и большой диски. Получившиеся две боковины соединил планками, используя шурупы и промазав соединения кле ем ПВА. Центральные отверстия дисков рассверлил до 0 18 мм и воткнул алюминиевую трубку, которая служит осью вращения катушки. В алюминиевой трубке барабана можно зафиксировать съёмную ручку для наматывания шланга.

Тележка для барабана катушки

Телегу я собрал из алюминиевых профилей квадратного сечения со стороной 20 мм при помощи уголков и заклёпок. Она состоит из 2-ух частей – прямоугольного основания и П-образной рамы с дверной ручкой. Размеры основания – 350 330 мм, высота П-образной рамы – 700 мм. Особенность телеги – край основания опирается на две ножки в виде уголков с колесиками, закреплёнными таким макаром, что они малость не достают до земли. Поперечник колесика – 30 мм. Если взять за ручку рамы и немного наклонить телегу, то она встанет на колесики – и её можно тихо и без труда катить за собой, как современный чемодан.

Самодельная катушка для садового шланга. DIY Garden Hose Reel

Пошаговая инструкция, как сделать катушку

для
поливочного шланга своими руками
Более подробную инструкци

П-образная рама крепится к основанию с помощью усиленных уголков. Она стоит не в середине основания, а на расстоянии 100 мм от края с колесиками. Это удобно, ведь легко наклонить тележку и начать движение. Причём в рабочем положении обеспечивается хорошая устойчивость конструкции. Я легко вытягивал 20 м шланга – а в это время тележка стояла как вкопанная.

Ножки тележки

Ножки я сделал из двух уголков. Одну сторону уголка, отступив от края 20 мм, загнул на угол 135 градусов внутрь уголка, другую отогнул на 45 градусов наружу. Углы можно проверить транспортиром или угломером. Сформированный таким образом уголок я надел на выступающий профиль основания, подрезанный на 45 градусов, и прикрепил заклёпками.

Чтобы изготовить держатель для барабана, я согнул одну полку у двух уголков так, чтобы в получившиеся скобы свободно входила алюминиевая трубка – ось катушки. Держатели закрепил на стойках П-образной рамы на высоте 270 мм от основания. На последнем этапе закрепил дверную ручку сверху П-образной рамы.

Съёмная рукоятка

Ручку, с помощью которой можно вращать катушку со шлангом, я сделал съёмной, чтобы она не мешала при транспортировке барабана. Для изготовления съёмной ручки приготовил короткий болт 14 мм, длинный болт 10 мм, металлическую пластину размерами 20 120 мм и толщиной 3 мм. К одному концу пластины приварил головку короткого болта, к другому – головку длинного болта. Длинный болт с надетой на него трубкой служит рукояткой, а короткий болт вставляется в трубку, служащую осью катушки.

На расстоянии 25 мм от головки короткого болта просверлил сквозное отверстие 0 5 мм и метчиком нарезал резьбу для шпильки 0 6 мм. Подобрал барашковую гайку и из остатка этой же дюралевой трубки сделал изогнутую шайбу. На конце дюралевой трубки-оси болгаркой прорезал паз шириной 6 мм и длиной 25 мм. Короткий болт рукоятки вдел в трубку-ось таким образом, чтобы шпилька входила в паз, и закрутил барашковую гайку, фиксируя рукоятку. Чтобы барашковая гайка не потерялась, на конец шпильки навернул стопорную гайку с нейлоном.

Катушка для шланга своими руками – фото

  1. Справа — барабан с поливочным шлангом, на стойке, изготовленный 10 лет назад. Слева — новая тележка с пустой катушкой и съёмной рукояткой для наматывания шланга.
  2. П-образная рама с дверной ручкой соединена с основанием при помощи усиленных уголков. На раме закреплены две скобы — это держатели, в которых фиксируется ось катушки.
  3. Тележка с барабаном слегка наклонена вперёд, как будто куда-то торопится или готовится к прыжку.
  4. Колесики не касаются поверхности земли. Загнутая сторона уголка, на которой закреплено колесико, зафиксирована заклёпкой сверху. Отогнутая сторона уголка прикреплена к нижней поверхности основания.
  5. Трубка — ось барабана — лежит в держателях. Съёмная рукоятка изготовлена из пластины и двух приваренных к ней болтов.
  6. У съёмной рукоятки есть своё персональное место на раме тележки. Ложем для неё служит отрезок П-образного профиля, прикреплённый к раме. Чтобы рукоятка не болталась при транспортировке барабана, на стойке рамы под коротким болтом с барашковой гайкой закреплена небольшая скоба.

© Автор: Александр Степанов, г. Химии Московской обл.

Вариант катушки для шланга — самоделка

Такая катушка отличается практичностью, так как шланг не нужно сматывать и отдельно подсоединять к емкости. Она уже подсоединена к ней. Теперь о том, как ее сделать.

Для того, чтобы сделать такой держатель шлангов в саду, нам нужны заглушки, как на фото ниже, и обрезок ПВХ трубы.

Так же подготовим ручку, и две стойки как на фотографии.

Середина катушки будет иметь такую деталь, в которую сбоку поступает вода, а середина будет подключена к шлангу.

Четыре шпильки, и труба с креплением крепятся к первой боковине катушки.

Далее прикручивается вторая боковина, а на очи одевается отрезок трубы.

Для каркаса используем такие же оси, и ПВХ трубки.

По бокам делаем шайбы из обрезков ПВХ трубы.

Вот такая катушка поучилась. Конструкция удобна, и проста в изготовлении.

Шланг для подачи воды подключается с левого боку.

Читать так же: Костенец, или асплениум: уход в домашних условиях за папоротником

Источник
