Пожарная запорная арматура с электроприводом



Пожарная запорная арматура

Содержание статьи

1

Различные типы запорной противопожарной арматуры устанавливаются на системах наружного пожарного водоснабжения и внутреннего противопожарного водопровода (ВПВ). Согласно Своду правил СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности», такими системами оборудуются жилые, административно-бытовые и общественные здания и помещения.

Виды пожарной запорной арматуры

Проектирование систем пожарного водоснабжения и противопожарного водопровода проводят согласно СНиП 2.04.01-85* и СНиП 2.04.02-84*. Нормы требуют установки пожарной запорной арматуры в следующих местах:

  • На каждом вводе к внутренней сети;
  • У основания и в верхней части стояков, закольцованных по вертикали;
  • На кольцевой разводящей сети — для отключения её участков на время проведения ремонтных работ.

Противопожарную запорную арматуру на питающих и подводящих трубопроводах необходимо снабжать световой индикацией, информирующей о положении запорного органа.

В противопожарных системах устанавливается следующая запорная арматура:

  • Пожарный запорный клапан (вентиль) с номинальным диаметром DN 40, 50 или 65 мм — как комплектующая часть пожарного крана;
  • Дисковый затвор;
  • Задвижка.

К запорной арматуре пожаротушения выдвигается ряд требований, сформулированных в соответствующих ГОСТах и других нормативных документах.

Задвижки противопожарные

Задвижки — один из наиболее распространённых типов запорной арматуры. Соответственно, пожарные задвижки широко применяются в системах наружного пожарного водоснабжения и внутреннего противопожарного водопровода. Задвижка пожарного водопровода — обязательный составляющий элемент системы пожаротушения, в которой используется вода, либо вода с активными добавками. Корпус пожарной задвижки изготавливают из нержавеющей стали, либо из чугуна высокой прочности. Арматура этого типа должна обеспечивать надёжную работу в условиях нерегулярного и редкого применения.

Согласно СП 30.13330.2012, Актуализированной редакции СНиП 2.04.01-85*, при наличии обводной линии общедомового счётчика, запорное устройство, установленное на ней, должно иметь электропривод. Запуск электропривода должен осуществляться или от кнопок около пожарных кранов, или от устройств противопожарной автоматики. Наиболее отвечающим требованиям СП типом запорной арматуры в этом случае станет пожарная задвижка с электроприводом.

Противопожарная задвижка с электроприводом

Высокие требования к безотказности задвижки с электроприводом, используемой для пожаротушения, понятны. Получив сигнал от кнопки около пожарного крана, или от противопожарной автоматики, электропривод должен тут же открыть задвижку, обеспечив подачу воды.

Задвижка противопожарного водопровода с электроприводом максимально оперативно подаст воду. Дистанционное управление пожарной задвижкой позволяет сделать это без непосредственного доступа к арматуре, что особо важно в ситуации возникновения пожара.

Пожарный запорный клапан (вентиль)

Пожарный клапан (вентиль) входит в комплект пожарного крана, который устанавливается на пожарном трубопроводе. Пожарный клапан должен быть оборудован пожарной соединительной головкой и рукавом с ручным стволом (п. 3.1 ГОСТ Р 53278-2009).

На рисунке представлен пожарный клапан в составе пожарного крана.

Пожарные запорные клапаны классифицируются по следующим признакам:

  • Тип монтажа — стеновой или канальный;
  • Конструкция корпуса — прямоточный, проходной, или угловой (с углом отклонения 90° или 125°);
  • Материал корпуса — латунь или чугун;
  • Диаметр DN — 40, 50 или 65 мм;
  • Тип соединения — муфта/муфта или муфта/цапка.

Пожарные дисковые затворы

Дисковые затворы устанавливаются на питающих и подводящих трубопроводах. Подводящие трубопроводы предназначены для подачи воды от источника до узла управления, а питающие соединяют узел управления с распределительным пожарным трубопроводом.

Пожарные затворы с ручным управлением или электроприводом используются вместе с устройством контроля положения, что отвечает требованиям п.п. 5.1.18 СП 5.13130.2009.

От безотказной работы пожарной запорной арматуры зависит не только сохранения имущества при пожаре, но и жизнь находящихся в здании людей. Проектирование систем пожаротушения, их монтаж, выбор пожарной запорной арматуры — не та ситуация, в которой можно сэкономить и упростить задачу, заказывая комплектующие попроще и подешевле.

Напоминаем вам о необходимости исключительно профессионального подхода. Если вы испытываете затруднения при выборе противопожарных задвижек и других типов пожарной запорной арматуры, обратитесь за консультацией к специалистам.

У нас вы можете приобрести наземные и подземные гидранты для забора воды на случай пожара.

Понравилась статья? Расскажите друзьям

Источник

Задвижки для пожаротушения с электроприводом

В качестве пожарных задвижек с электроприводом для пожаротушения чаще всего используют данные типы задвижек:

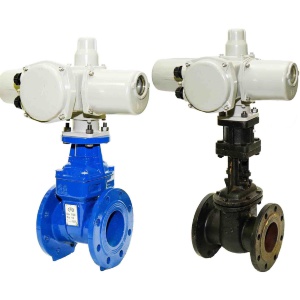

  • 30ч906бр с электроприводом: чугунные
  • 30ч939р с электроприводом: чугунные с обрезиненным клином

Отличие лишь в том, что задвижки с обрезиненным клином более современные и обладают лучшей герметичностью.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

Бесплатная доставка
по Москве и МО от 15 000 руб.*

Доставим
в течение 24 часов
после оплаты

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

на заказ 7-14 д.

Артикул Наименование Цена (с НДС)* Кол-во
2100104 Задвижка 30ч906бр с электроприводом чугунная клиновая фланцевая Ду-50 Ру-16 Диаметр Ду(Dn) — 50 мм. Давление Ру(Pn) — до 16 атм. 53 090 руб.

— +
2100808 Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-50 Диаметр — 50 мм. Давление — до 10, 16 атм. 54 210 руб.

— +
2100809 Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-65 Диаметр — 65 мм. Давление — до 10, 16 атм. 55 380 руб.

— +
2100105 Задвижка 30ч906бр с электроприводом чугунная клиновая фланцевая Ду-80 Ру-16 Диаметр Ду(Dn) — 80 мм. Давление Ру(Pn) — до 16 атм. 55 528 руб.

— +
2100810 Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-80 Диаметр — 80 мм. Давление — до 10, 16 атм. 57 330 руб.

— +
2100106 Задвижка 30ч906бр с электроприводом чугунная клиновая фланцевая Ду-100 Ру-16 Диаметр Ду(Dn) — 100 мм. Давление Ру(Pn) — до 16 атм. 55 986 руб.

— +
2100811 Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-100 Диаметр — 100 мм. Давление — до 10, 16 атм. 58 890 руб.

— +
2100812 Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-125 Диаметр — 125 мм. Давление — до 10, 16 атм. 83 500 руб.

— +
2100108 Задвижка 30ч906бр с электроприводом чугунная клиновая фланцевая Ду-150 Ру-16 Диаметр Ду(Dn) — 150 мм. Давление Ру(Pn) — до 16 атм. 74 060 руб.

— +
2100813 Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-150 Диаметр — 150 мм. Давление — до 10, 16 атм. 85 625 руб.

— +

Напишите или прикрепите заявку и свои реквизиты — и мы сможем выслать Вам счет в течение 30-60 минут.

Технические особенности пожарных задвижек с электроприводом

Запорная арматура является обязательным элементом современных систем пожаротушения. Пожарные задвижки с электроприводом применяются в узлах, предназначенных для быстрого и эффективного тушения возгораний. Эти устройства в обязательном порядке входят в состав пожарных насосных станций.

Наиболее удобными в эксплуатации являются задвижки для пожаротушения с электроприводом. Исполнительный механизм, принимающий команды от автоматизированной системы или с пульта, существенно облегчает управление потоком рабочей среды. Задвижки пожаротушения изготавливают из прочных материалов – стали и чугуна. Эксплуатационный ресурс этих устройств может достигать 50 лет. Модификации с обрезиненным клином имеют лучшие показатели герметичности (класс «А»). Для защиты от коррозии используется эпоксидное покрытие.

Установка и эксплуатация задвижек для пожаротушения с электроприводом

Монтаж противопожарных задвижек с электроприводом выполняется на горизонтальный или вертикальный трубопровод методом фланцевого присоединения. Диаметр условного прохода пожарного водопровода должен совпадать с маркировкой, указанной на изделии. То есть, задвижка с электроприводом Ду-100 для пожаротушения устанавливается на трубопровод с диаметром 100 мм.

Приобрести противопожарные задвижки можно на нашем сайте. В каталоге представлен широкий ассортимент моделей с различными функциональными характеристиками. Все пожарные задвижки поставляются с паспортами и сертификатами соответствия. Также прилагаются подробные технические описания.

Источник

Пожарная запорная арматура

Содержание статьи

1

Различные типы запорной противопожарной арматуры устанавливаются на системах наружного пожарного водоснабжения и внутреннего противопожарного водопровода (ВПВ). Согласно Своду правил СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности», такими системами оборудуются жилые, административно-бытовые и общественные здания и помещения.

Виды пожарной запорной арматуры

Проектирование систем пожарного водоснабжения и противопожарного водопровода проводят согласно СНиП 2.04.01-85* и СНиП 2.04.02-84*. Нормы требуют установки пожарной запорной арматуры в следующих местах:

  • На каждом вводе к внутренней сети;
  • У основания и в верхней части стояков, закольцованных по вертикали;
  • На кольцевой разводящей сети — для отключения её участков на время проведения ремонтных работ.

Противопожарную запорную арматуру на питающих и подводящих трубопроводах необходимо снабжать световой индикацией, информирующей о положении запорного органа.

В противопожарных системах устанавливается следующая запорная арматура:

  • Пожарный запорный клапан (вентиль) с номинальным диаметром DN 40, 50 или 65 мм — как комплектующая часть пожарного крана;
  • Дисковый затвор;
  • Задвижка.

К запорной арматуре пожаротушения выдвигается ряд требований, сформулированных в соответствующих ГОСТах и других нормативных документах.

Задвижки противопожарные

Задвижки — один из наиболее распространённых типов запорной арматуры. Соответственно, пожарные задвижки широко применяются в системах наружного пожарного водоснабжения и внутреннего противопожарного водопровода. Задвижка пожарного водопровода — обязательный составляющий элемент системы пожаротушения, в которой используется вода, либо вода с активными добавками. Корпус пожарной задвижки изготавливают из нержавеющей стали, либо из чугуна высокой прочности. Арматура этого типа должна обеспечивать надёжную работу в условиях нерегулярного и редкого применения.

Согласно СП 30.13330.2012, Актуализированной редакции СНиП 2.04.01-85*, при наличии обводной линии общедомового счётчика, запорное устройство, установленное на ней, должно иметь электропривод. Запуск электропривода должен осуществляться или от кнопок около пожарных кранов, или от устройств противопожарной автоматики. Наиболее отвечающим требованиям СП типом запорной арматуры в этом случае станет пожарная задвижка с электроприводом.

Противопожарная задвижка с электроприводом

Высокие требования к безотказности задвижки с электроприводом, используемой для пожаротушения, понятны. Получив сигнал от кнопки около пожарного крана, или от противопожарной автоматики, электропривод должен тут же открыть задвижку, обеспечив подачу воды.

Задвижка противопожарного водопровода с электроприводом максимально оперативно подаст воду. Дистанционное управление пожарной задвижкой позволяет сделать это без непосредственного доступа к арматуре, что особо важно в ситуации возникновения пожара.

Пожарный запорный клапан (вентиль)

Пожарный клапан (вентиль) входит в комплект пожарного крана, который устанавливается на пожарном трубопроводе. Пожарный клапан должен быть оборудован пожарной соединительной головкой и рукавом с ручным стволом (п. 3.1 ГОСТ Р 53278-2009).

На рисунке представлен пожарный клапан в составе пожарного крана.

Пожарные запорные клапаны классифицируются по следующим признакам:

  • Тип монтажа — стеновой или канальный;
  • Конструкция корпуса — прямоточный, проходной, или угловой (с углом отклонения 90° или 125°);
  • Материал корпуса — латунь или чугун;
  • Диаметр DN — 40, 50 или 65 мм;
  • Тип соединения — муфта/муфта или муфта/цапка.

Пожарные дисковые затворы

Дисковые затворы устанавливаются на питающих и подводящих трубопроводах. Подводящие трубопроводы предназначены для подачи воды от источника до узла управления, а питающие соединяют узел управления с распределительным пожарным трубопроводом.

Пожарные затворы с ручным управлением или электроприводом используются вместе с устройством контроля положения, что отвечает требованиям п.п. 5.1.18 СП 5.13130.2009.

От безотказной работы пожарной запорной арматуры зависит не только сохранения имущества при пожаре, но и жизнь находящихся в здании людей. Проектирование систем пожаротушения, их монтаж, выбор пожарной запорной арматуры — не та ситуация, в которой можно сэкономить и упростить задачу, заказывая комплектующие попроще и подешевле.

Напоминаем вам о необходимости исключительно профессионального подхода. Если вы испытываете затруднения при выборе противопожарных задвижек и других типов пожарной запорной арматуры, обратитесь за консультацией к специалистам.

У нас вы можете приобрести наземные и подземные гидранты для забора воды на случай пожара.

Понравилась статья? Расскажите друзьям

Источник

Автоматизация электрозадвижки пожаротушения

Здравствуйте, уважаемые читатели.

В настоящей статье мы с вами разберемся, как происходит автоматизация электрозадвижки пожаротушения.

Как работает эта запорно-регулирующая арматура при установке на ВПВ или резервуар,

по каким нормативам выполняется установка, и как должен осуществляться

запуск электрической задвижки на трубопроводе.

Узнаем, что нужно для выполнения проекта автоматизации задвижки.

Автоматизация электрозадвижки пожаротушения

Собственно, для чего она нужна?

Чтобы регулировать поток огнетушащего вещества в трубопроводе, открывать и перекрывать напор воды.

А зачем задвижке привод, не достаточно ли ручного управления?

Не достаточно. Электрозадвижка пожаротушения применяется во многих случаях, например:

  • если водопровод расположен в труднодоступной либо опасной для человека зоне;
  • когда на объекте необходимо автоматическое регулирование водного напора;
  • на месте с затруднительным использованием ручного управления.

Электрический привод также поможет фиксировать неполное открытие задвижки,

нарушение режима работы, определять ее фактическое состояние.

Что по нормативу

Любой сложный механизм регламентирован нормативной документацией.

Давайте посмотрим, друзья, какие нормы регулируют порядок работы электрической задвижки при тушении пожара.

  1. СП 5.13130.2009 (пункт 12.3.6): сигналы о неполадке электрической цепи, которая управляет задвижкой, и о неполном открытии ЗРА подаются по месту нахождения задвижек, если последние смонтированы вне помещения насосной.
  2. СП 10.13130.2009 (пункт 4.2.7): открытие ПК и электрической задвижки или пуск насосных установок должны выполняться одновременно.
    То есть, ЗРА обязательно должны переходить в открытое положение при задействовании основных компонентов противопожарной системы.
  3. СП 30.13330.2016 (пункт 7.2.9): на линии обвода счетчика запорная арматура оборудуется электрическим приводом для возможности ее запуска дистанционно вручную либо автоматически.
    Электрозадвижка здесь будет незаменима.
  4. ГОСТ 5762—2002 (раздел 4): приводит минимально допустимые диаметры проходного сечения, размеры и прочие параметры задвижек.
  5. ГОСТ Р 53325-2009: описывает пожарную автоматику.
  6. ГОСТ 12821-80: регламентирует стальные приварные фланцы, потребуется при монтаже.
  7. ГОСТ 9698-86: расскажет все о задвижках.

Помимо этого, СП 5 предписывает нам обязательный контроль запорно-регулировочной арматуры.

В этом есть смысл. Если, к примеру, у нас задвижка заклинила?

А при пожаре обязательно надо ее открыть.

Это может обернуться сильным промедлением и, следовательно, катастрофой.

Сфера применения

Где мы можем использовать ЗРА с электродвигателем?

Перечислим, друзья, основные виды объектов, где применяется электрозадвижка для системы пожаротушения.

  • Общежития и жилые дома с количеством этажей от 12-ти и больше.
  • Административные постройки высотностью от 6-ти этажей.
  • Общественные здания (за исключением учреждений МБОУ).
  • Театры, клубы, кинотеатры (кроме сезонных) и другие сооружения, где ведется видеозапись.
  • Бытовые строения в промышленности общей кубатурой от 5000 м 3 (кроме тех помещений, в которых запрещено использовать воду для тушения пожара).

Кроме этого, электрозадвижка обязательно монтируется на трубопроводе, который связан с АУПТ.

Сигнал о пожаре приходит на пульт от детекторов либо от кнопки тревоги,

а затем посылается ПКП на прибор, управляющий электрической заслонкой.

ЗРА ставится на трубу диаметром 1,5-200 см.

Хотя фактически их обычно устанавливают на трубу с диаметром от 5 см.

Типы электрозадвижек

Узнаем, какой бывает электрозадвижка для пожаротушения по своему исполнению,

и как она работает в зависимости от этого исполнения.

  • Поворотная.
    В этой конструкции напор воды перекрывает заслонка, расположенная внутри самой трубы.
  • Клиновая.
    Поток огнетушащего вещества перекрывается плоской заглушкой, установленной на трубе ортогонально движению потока.
  • Шланговая.
    Перекрытие потока происходит за счет сильного сдавливания шланга.
  • Параллельная.
    Различают двух- и однокольцевые задвижки. Проток воды закрывается при попадании дисков в пазы.

Наиболее часто в системах ВПВ применяется автоматизированная задвижка клинового исполнения.

Кроме этого, задвижки с электроприводом выпускаются в нормальном или взрывозащищенном исполнении.

Второй фактор классификации – модель управления приводом.

Выделяют следующие типы.

  • Многооборотная.
    Такая задвижка перекрывает водяной поток не только открытой/закрытой позиции, но и фиксирует заслонку еще в некоторых других положениях для регулирования водного протока.

  • Взрывозащитная.
    Ее конструкция усилена для защиты от чрезвычайной ситуации,
    к примеру, если по трубе у нас течет взрывоопасное вещество (химические, нефтегазовые предприятия).

  • Интегрированная.
    Электрозадвижка с детекторами контроля протока.
    Это может быть уровнемер, который непрерывно замеряет уровень жидкости, или сигнализатор, определяющий заданное положение уровня воды в трубной разводке.С их помощью автоматически регулируется положение заслонки путем отправки сигнала на ПКП после анализа ситуации на участке ВПВ.

Отметим, что при установке электроарматуры на пожарный резервуар нельзя применять датчики уровня воды.

По крайней мере, они должны быть отключены.

Здесь как раз можно воспользоваться сигнализатором, сообщающим об изменении уровня воды в резервуаре.

Как маркируется задвижка

Какое обозначение присуще этой арматуре?

Электрозадвижка для систем пожаротушения маркируется в соответствии

с таблицей фигур ЗРА, принятой в конце XIX века.

Схема для определенной маркировки представлена на следующем рисунке.

Приведем расшифровку буквенно-цифрового обозначения задвижки для ПТ с кодом 30с941нж.

  • «30» – вид ЗРА (задвижка).
  • «с» – материал изготовления (углеродистая сталь).
  • «9» – вид привода (электромотор).
  • «41» – номер ЗРА от производителя.
  • «нж» – из чего изготовлен уплотнитель (легированная сталь).

Помимо этого, большую роль играет условный диаметр водопровода (DN).

Единица измерения – миллиметры.

К примеру, DN65 это труба с диаметром 65 мм.

Это может быть пожарный ввод, диаметр которого не должен быть меньше DN50.

Заметим, что этот показатель может отличаться на доли миллиметра, поэтому и назвать его точным нельзя – только условный.

Другой параметр – предел давления для нормальной работы электрозадвижки (PN).

Так, PN20 сообщает нам, что ЗРА будет нормально работать, если давление системы 20 Бар.

Что у нас получается?

Помимо основного обозначения важным является тип электрозадвижки по исполнению и параметр DN.

Зависимо от этого выбирается тип электропривода для задвижки.

Если одна диаметр одной трубы 120 мм (например, городской водопровод),

а другой 460 мм, то, конечно, на них надо устанавливать разные электроприводы.

Как работает электрозадвижка

А как сделать из обычной задвижки электрическую?

Путем добавления к ее конструкции червячного редуктора и асинхронного двигателя.

Вращательное движение вала от двигателя сообщается редуктору, который активирует задвижку.

Поэтому электрозадвижка в пожаротушении позволит запирать

и отпирать заглушку дистанционно с прибора управления.

Схема устройства электрозадвижки приведена на рисунке ниже.

Определиться с конструктивным исполнением задвижки нам помогут нижеприведенные факторы.

  • Давление системы в рабочем состоянии.
  • Агрессивность водного потока.
  • Окружающая среда.
  • Меры необходимой безопасности.

Электрозадвижка с электроприводом для пожаротушения позволяет

проектировщикам выполнять сложные трубопроводные развязки, когда не требуется участие диспетчера.

Надо отметить, как работают электрозадвижки при установке на пожарный резервуар – на входе от пожарного кольца. Здесь нам как раз помогут датчики уровня воды. Когда вода в резервуаре опускается ниже установленной отметки, то датчики дают сигнал на открытие задвижек. И, наоборот, при наполнении резервуара, уровнемеры приказывают задвижкам закрыться, во избежание переполнения резервуара.

Привод запорно-регулировочной арматуры имеет концевой выключатель.

Он определяет положение электрозадвижки в настоящий момент.

При положениях «закрыто» и «открыто» от выключателя на центральный пульт управления поступает информационный сигнал.

Если задвижку заклинит, либо она окажется в месте перекрытия других предметов,

то ограничительная муфта защитит водопровод и все узлы сети от повреждений.

Схема расключения электрозадвижки без учета детекторов давления представлена на картинке.

Здесь сигналы, идущие от концевых переключателей, останавливают электродвигатель.

Запорная арматура находится, соответственно, в открытом либо закрытом положении.

Привод открывает заслонку до тех пор, пока кто-то не нажмет «СТОП» или концевые выключатели не разомкнут контакт K2.2.

Он отвечает за остановку механизма в открытом положении.

Также схема работает и при закрытии.

В среднем или открытом положении заслонка открывается до тех пор,

пока не нажали на «СТОП» или концевой выключатель SQ2 не разомкнет контакт K1.2,

контролирующий работу при закрывании.

Управление задвижкой

Крупные предприятия имеют шкаф управления затвором (ШУЗ),

который управляет работой электрозадвижки с трехфазным или однофазным двигателем.

Изготавливается по ГОСТ Р 53325-2009, имеет свою маркировку.

Можно выбрать способ управления шкафом: передний фронт или уровень.

  • управляющие элементы;
  • система автоматики;
  • световая сигнализация.

Основные функции ШУЗ можно привожу ниже.

  1. Защита электрического двигателя.
  2. Дистанционное управление заслонкой (при необходимости).
  3. Выбор режима управления.
  4. Выключение электродвигателей при его аварии.
  5. Фиксирование и отображение на дисплее состояния электродвигателя.
  6. Показ положения задвижки и передача сигналов.

Водяное пожаротушение часто применяет шкаф для управления электрозадвижкой.

Это облегчает ее запуск и сокращает время на открытие/закрытие заслонки для выхода ОТВ.

Для выбора режима управления на передней панели шкафа предусматривается два отдельных переключателя.

ШУ электрозадвижкой должен быть запитан от ИБП.

А в каком положении находится заслонка в разных режимах работы автоматики?

При работе автоматической системы тушения пожара ЗРА находится в открытом положении.

В стационарном режиме задвижка закрыта и опломбирована.

Опломбирование проводится водоканалом во избежание кражи воды при монтаже задвижки или после срабатывания.

Здесь возможна одна проблема: при ложном срабатывании системы ПС задвижка откроется и пломба слетит.

Потребуется заново ставить пломбу. Но порядок есть порядок, и надо ему следовать.

Правила монтажа

Как мы устанавливаем электрозадвижку для автоматического пожаротушения?

Сначала проверяем ее работоспособность.

  • Смазать или промыть клин.
  • Полностью закрыть задвижку.
  • Перевести в открытое состояние до упора.

Если она отработала, как надо, проверьте трубопровод на отсутствие посторонних предметов.

Также до установки обязательно убедитесь, что значения показателей DN и PN (особенно оно) электрозадвижки соответствуют проектным величинам. С ответным фланцем задвижка скрепляется болтами заданного диаметра, зависимо от DN.

Местонахождение фланцев и число болтов для крепления соответствуют ГОСТу 12821.

Затем можно смело начинать монтаж.

  1. Ставим электрозадвижку на свое место.
  2. Выполняем крепление арматуры.
  3. Устанавливаем электропривод.
  4. Монтируем блок управления (ШУЗ).

Срок гарантии электрозадвижки для установок пожаротушения не меньше 2-х лет, срок эксплуатации 10 лет.

Прибор рассчитан на минимум 2500 циклов работы.

Но если правильно выбрать PN, изделие может прослужить значительно больше.

Что запомнить

Традиционно, дорогой читатель, перечислим основные утверждения нашей статьи,

которые желательно помнить.

  • Электрозадвижка пожаротушения устанавливается на пожарный трубопровод.
  • В дежурном режиме задвижка закрыта и опломбирована, в рабочем открывается.
  • Для автоматизации работы электрозадвижки используется ШУЗ.
  • При монтаже задвижек на пожарный резервуар можно использовать сигнализатор.
  • Выделяются многооборотные, взрывозащитные и интегрированные задвижки.
  • Два вида пуска электропривода: дистанционный (от кнопки в шкафу управления) и автоматический (от системы ПС).
  • При выборе и монтаже особенно обращайте внимание на показатели DN и PN изделия.

Скачать проект

А читателям, подписавшимся на наш блог, предлагаем вниманию проект и подробную технологическую схему электрозадвижки ПТ.

Подписывайтесь и рекомендуйте блог своим друзьям.

До встречи в следующей статье!

Похожие статьи:

  1. Электрозадвижки для пожаротушения и запорная арматура обвязки трубопроводаЗдравствуйте, дорогие посетители нашего блога. Порой приходится слышать, что система.
  2. Проект автоматизации электрозадвижки и насосной пожаротушенияСодержание статьиОбщие данныеТехнические средства обеспечивают: Общие данные Рабочий проект «Реконструкция.
  3. Автоматизация насосной станции пожаротушения, элементы и их функцииЗдравствуйте посетители блога. Рассмотрим какие функции устройств должна обеспечивать автоматизация.
  4. Автоматизация пожаротушенияПошаговый тренинг, состоящий из 5 блоков с выполнением домашнего задания с проверкой.
  5. Проект автоматизация насосной станции пожаротушения, на БолидеСодержание статьиКраткая характеристика объекта.Технические помещения.Автоматизация установок водяного пожаротушения Краткая характеристика.
  6. Проект водяного пожаротушения трансформаторной подстанцииДанная рабочая документация разработана на капитальный ремонт установок пожаротушения для.
  7. Автоматизация жокей-насосаДобрый день уважаемые посетители блога, в этой статье продолжим рассмотрение .
  8. Дренчерный клапан пожаротушения, виды и обзорДобрый день посетители и подписчики блога и в этой статье.
  9. Автоматизация дренчерных клапанов, контроль линии связиДобрый день коллеги и подписчики блога. Часто ли вы слышали.
  10. Проект водяного пожаротушения и трв административного зданияКраткое описание объекта Здание состоит из одиннадцати этажей, которые имеют.

Понравилась статья ? Поделитесь с друзьями!

Источник

Читайте также:  Лучшая запорная арматура для систем отопления
Adblock
detector
