Фитинги пнд зеленые или синие



Виды фитингов для труб ПНД — какие бывают, плюсы и минусы

Фитинги для труб ПНД – необходимая часть любого водопровода. Они разделяют главную трубу на две или три ветки, создают боковые отведения, обеспечивают поворот трассы, герметичность при переходе на другой диаметр. Наконец, они необходимы для соединения полиэтиленовых трубопроводов со стальными, которых все еще больше.

Как и в случае металлических, для полиэтиленовых труб существует несколько видов фитингов. Каждый из них имеет свои достоинства, недостатки и сферы применения.

Фитинги для сварных соединений

Это самый большой и часто используемый класс фитингов для ПНД труб. Они соединяются с трубами сваркой, аналогично стыкам двух труб. По прочности такое соединение аналогично сплошному материалу.

Безусловными достоинствами таких фитингов являются низкая цена, долговечность, большое разнообразие типов изделий, их размеров и технических характеристик.

К недостаткам соединяемых сваркой фитингов можно отнести невозможность разобрать систему, трубы придется резать. Для сварки требуется специальный аппарат, цена которого в случае больших труб может исчисляться миллионами рублей.

Но для крупных строительных и компаний сферы ЖКХ приобретение оправдывается, ведь им нужно соединять напрямую или фитингами огромное количество полиэтиленовых труб. Используются фитинги для сварных соединений в долговечных коммуникациях на крупных объектах.

Они дополнительно делятся на две подкатегории – литые и сварные.

Первые получают литьем, и как цельная деталь фитинги имеют высокую прочность, пригодны для напорных водопроводов с давлением 16 бар.

Сварные фитинги изготавливают сваркой двух и более отрезков труб. У них ниже цена и больше выбор диаметров.

Электросварные фитинги

Как и предыдущий вид, эти фитинги предназначены для получения сплошного соединения, но нагревательный элемент, плавящий полиэтилен, размещен в самом корпусе изделия. Ток подается через электромуфтовые аппараты, они стоят на порядок дешевле обычных сварочных.

Электросварные ПНД фитинги станут предпочтительным выбором для небольших ремонтных компаний или внутренних служб сантехников на предприятиях и в организациях, когда сварка требуется не постоянно, а периодически. Также они могут использоваться для получения сплошных соединений в труднодоступных местах, где разместить сварочный аппарат невозможно.

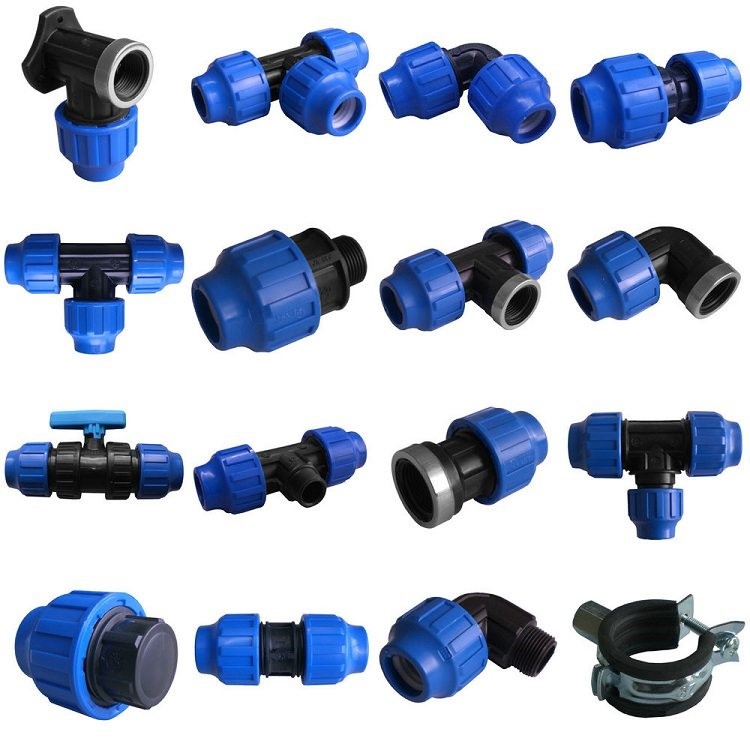

Компрессионные фитинги

Они обеспечивают герметичное соединение труб из полиэтилена посредством зажимной гайки, цанги, упорного и уплотнительного колец. Главное преимущество таких фитингов – они разборные. При необходимости можно легко изменить конфигурацию трубопровода, использовать фитинги повторно.

Другой весомый плюс – компрессионное соединение монтируется вручную, при необходимости подтягивается ключом. Дорогостоящие аппараты для сварки не нужны.

Основным же недостатком является ограниченный ассортимент – для труб большого диаметра компрессионных фитингов попросту нет. Также со временем компрессионные фитинги могут разболтаться, потерять герметичность.

Используются они преимущественно для монтажа холодных водопроводов в частных домах, для временной подводки, при ремонте поврежденной трубы, в других случаях, когда приобретение и транспортировка сварочного аппарата невыгодны.

Помимо способов монтажа существует разделение фитингов по назначению. Какие-то есть для всех категорий, другие лишь для одной или двух.

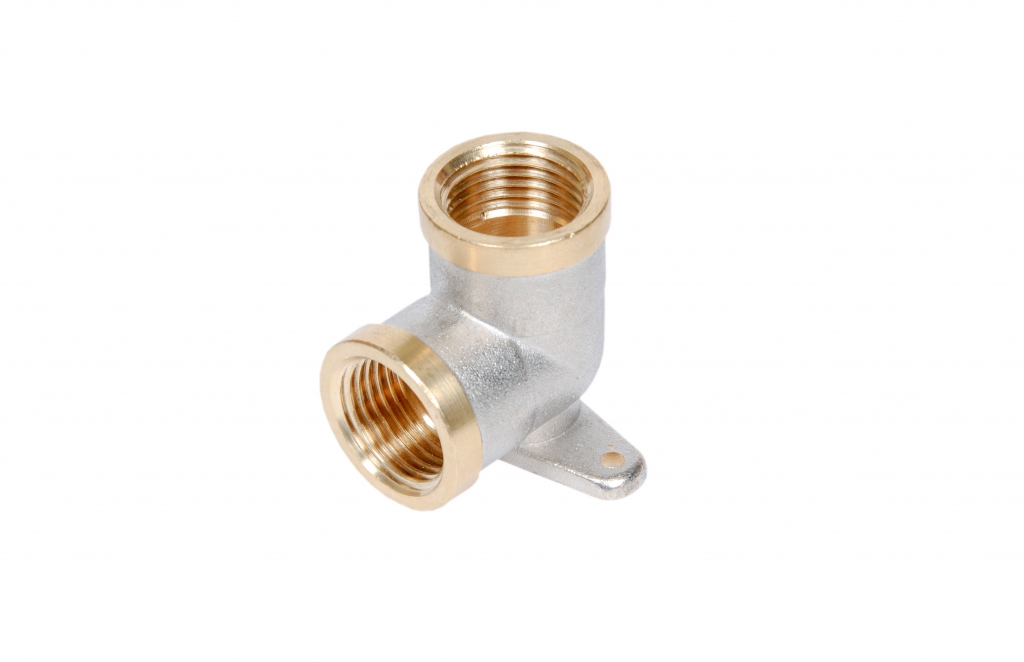

Отводы

Используются для изменения направления трубы на определенный угол. Производятся для всех категорий, но с разным диапазоном углов. Так, компрессионные отводы имеются только с углом поворота 90°. Литые и электросварные отводы – 45° и 90°. Наибольший выбор в категории фитингов, сваренных из отрезков труб ПНД – от 5° до 90°.

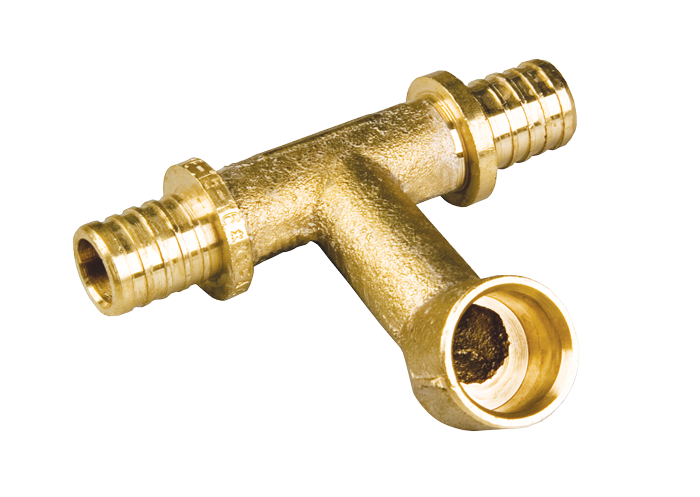

Тройники

Разделяют одну трубу на две, идущие перпендикулярно, либо создают боковое отведение. Оно может быть равного либо меньшего диаметра. Последнее возможно лишь для литых фитингов, у других типов все три выхода одинаковые.

Крестовина

Функция та же, что и у тройников, но выходов сразу четыре. Все равного диаметра, есть только в категории сварных фитингов.

Соединительные муфты

Используются для соединения двух труб при отсутствии аппарата для сварки встык. Бывают электросварные и компрессионные. Помимо связи двух гладких концов труб из полиэтилена возможен переход на резьбу.

Седелки

Эти фитинги позволяют сделать врезку в трубу ПНД боковой ветви меньшего диаметра там, где по изначальной схеме водопровода планировалась сплошная труба. Бывают компрессионные и электросварные.

Переходы

Используются для герметичного соединения двух полиэтиленовых труб разного диаметра. Выпускаются как литые и электросварные фитинги.

Заглушки

Обеспечивают постоянное и герметичное запечатывание концов труб, бывают литые и электросварные.

Втулки под фланец

Применяются для создания на конце трубы ПНД фланцевого соединения. Благодаря ему можно использовать в трубопроводе регулирующую арматуру с фланцами. Возможно и соединение через другой фланец с трубами из стали. Выпускаются втулки как литые фитинги.

Читайте также:  Фитинг тройник с клапаном

Неразъемное соединение ПЭ/сталь

Представляет герметичный и долговечный переход с полиэтиленовой на стальную трубу близкого диаметра. Производятся как литые фитинги.

Шаровой кран

Запорная арматура, предназначенная для перекрытия потока воды. Для промежуточной регуляции подходит плохо, срок службы снижается. Может осуществлять переход с гладкой трубы ПНД на резьбу. Выпускается для ограниченной линейки диаметров и только для компрессионных фитингов.

Источник

Как правильно выбрать фитинги для ПНД труб: классификация и виды, лучшие производители + технология монтажа

Здравствуй, уважаемый читатель! Недорогие фитинги для ПНД труб постепенно вытесняют своих стальных предшественников. Они изготавливаются из прочного материала, легко демонтируются в случае возникновения протечек в трубопроводе, не окисляются, не ржавеют и служат гораздо дольше металлических аналогов. Однако перед их применением необходимо ознакомиться с разными видами изделий, их устройством и правилами монтажа.

Что такое фитинг

Фитинги — это один из видов трубопроводной арматуры, представляющие собой устройства различной геометрической формы с несколькими отверстиями для закрепления труб.

Устройство и назначение

Конструктивные особенности фитингов для труб ПНД заключаются в простоте исполнения каждой такой детали. Все подобные изделия состоят из корпуса с различной конфигурацией и диаметром проходных отверстий, изготовленного из латуни или сшитого полиэтилена.

Фитинги компрессионного типа дополнительно оснащены резиновым уплотнительным кольцом, разрезанным обжимным кольцом и накидной гайкой. В конструкцию обжимного фитинга для труб ПНД входит обжимная втулка, штуцер и гайка. У электросварного устройства на торцах имеется нагревательная проволока, которая под воздействием электротока нагревает полиэтилен до расплавленного состояния.

Фитинги для труб ПНД используются для:

  1. Соединения частей трубопровода в местах поворотов или разветвлений, в также сращивания труб разных типоразмеров.
  2. Обеспечения герметичного перекрытия движения потока рабочей среды в случае необходимости.
  3. Ускорения сборки или разборки определенных участков трубопровода для ремонта или замены составляющих его элементов.

Какое давление выдерживают фитинги для ПНД труб

Рабочее давление соединителей для труб ПНД установлено на величинах 6, 10, 16 и 20 атмосфер.

Преимущества и недостатки

Соединительные детали для труб ПНД обладают теми же достоинствами, которые присущи всем полимерным изделиям:

  • Незначительный вес.
  • Широкая номенклатура.
  • Относительно низкая цена.
  • Простота использования и монтажа.
  • Антибактериальный эффект.
  • Стойкость к воздействию агрессивных химических веществ.
  • Диэлектрические свойства.
  • Абсолютная коррозионная стойкость.
  • Хорошая эластичность, благодаря чему фитинги не подвержены влиянию гидравлических ударов.
  • Низкая теплопроводность.
  • Износостойкость.
  • Гладкая внутренняя поверхность, оказывающая незначительное сопротивление движению потока.
  • Высокая прочность.
  • Морозостойкость. В случае промерзания полиэтилен не деформируется и не растрескивается.
  • Отлично герметизируют стыки.
  • Длительный срок службы — от 50 лет.

К недостаткам подобных изделий можно отнести:

  • Уязвимость к воздействию ультрафиолетового излучения.
  • Низкая температура плавления пластика.

Классификация и виды

В зависимости от особенностей конструкции и области применения фитинги для труб ПНД бывают следующих видов:

  • Муфта. Выпускается в 3 вариантах:
  1. Равнопроходная — для соединения трубного проката одинакового диаметра.
  2. Компенсационная — обеспечивает переход с большего на меньший диаметр.
  3. Фланцевая — применяется для стыковки деталей с большим диаметром.

  • Переходник. Используется для присоединения к трубопроводу запорно-регулирующих механизмов или труб из других материалов.
  • Отвод 45º, 66º или 90º. Устанавливается в месте, где трубопровод меняет направление.
  • Тройник. Имеет три отверстия для подключения к основной линии двух ответвлений.
  • Крестовина. Выполнена в форме соединенных крест-накрест двух отрезков пластиковых труб, расположенных в одной плоскости. Устанавливается в местах стыковки трех ответвлений под прямым углом с магистралью.
  • Седелка. Применяется для устройства второстепенного ответвления от основной магистрали. По конструкции классифицируется на:
  1. Хомут — деталь обжимного типа.
  2. Накладку — приваривается к трубе ПНД методом электродиффузионной сварки. Применяется для врезки новых элементов в существующий трубопровод.

  • Заглушка. Устанавливается на тупиковых линиях для защиты трубопроводной системы от проникновения пыли и различного мусора.

По согласованию с заказчиком производители могут изготовить фитинг нестандартной формы.

Различаются подобные изделия и по технологии крепления к трубопроводу на:

  1. Неразъемные, требующие применения сварочных аппаратов. Неразъемный тип соединения характеризуется повышенной надежностью, поэтому применяется при устройстве линий коммуникаций, прокладываемых в бетонных конструкциях или земле.
  2. Сборно-разборные, устанавливаемые с помощью обычных сантехнических ключей. К такому типу относятся пресс-фитинги, резьбовые, обжимные, компрессионные и фланцевые устройства.

Резьбовые

Соединяются с помощью наружной резьбы, отлитой на одном из концов трубы ПНД, и внутренней — на фитинге или другой детали трубопровода. Резьбовой тип соединения считается менее надежным, поэтому применяется в основном для стыковки кабель-каналов или участков труб ПНД безнапорной канализации.

Читайте также:  Комплект гидравлического инструмента 25 110 для монтажа фитингов изопрофлекс

Компрессионные

Фитинги компрессионного типа используются для устройства наружных сетей водоснабжения. Фиксация такого фитинга на теле трубы ПНД осуществляется накидной гайкой. Герметичность компрессионного соединения обеспечивается за счет уплотнительного кольца.

Фланцевые

Фланцевые соединительные элементы используются для сочленения труб ПНД с металлическими аналогами. Фланцевый фитинг состоит из двух частей: втулки и стального фланца. Первая часть скрепляет пластиковую деталь в зоне стыка, а вторая фиксируется болтами или шпильками к ответному фланцу на торце железной трубы.

Какие фитинги лучше подходят для труб ПНД

Наружный водопровод и канализационные системы преимущественно монтируют с применением компрессионных фитингов. Они легко устанавливаются путем закручивания накидных гаек с минимальным количеством усилий и времени. Резьбовые изделия неустойчивы к такого рода нагрузкам. Для прокладки водопровода в земле используют сварные и фланцевые типы соединений. Они получаются более прочными и надежными, не требуют профилактических осмотров и обслуживания.

Советы по выбору

Выбирать соединительные элементы нужно исходя из:

  • Типоразмера трубного проката.
  • Характеристик рабочей среды.
  • Внешних условий эксплуатации.

Желательно, чтобы трубы ПНД и соединители были произведены одной и той же компанией. Поставщик должен быть надежным, предоставлять на реализуемую продукцию документы, подтверждающие ее качество.

Лучшие производители и примерная цена

Проверенные производители фитингов из полиэтилена марок ПЭ-80 и ПЭ-100 — зарубежные компании:

  • Rehau (Германия).
  • Plassim (Израиль).
  • Прагма (Австрия).
  • Poelsan (Турция).
  • Alprene (Италия).

Достаточно качественную продукцию выпускают и российские компании:

  • ПКФ «Трубополимер».
  • Экопласт.
  • РТК ПЛАСТ.
  • ГК «Полимерные композиты».

Стоимость пластиковых фасонных элементов невелика. Например, компрессионная муфта диаметром 20–110 мм в зависимости от размера стоит 60–1500 рублей, электросварная от 240 до 900 рублей.

Правила установки и замены

Существует несколько основных правил, которые должен соблюдать монтажник во время сборки полиэтиленовых коммуникаций:

  1. В зоне стыка элементов требуется удалить все возможные виды загрязнений.
  2. Детали должны быть сухими. Даже несколько капель снижают прочность сварного шва.
  3. Необходимо точно соблюдать время фиксации при пайке изделий, чтобы не допустить деформации соединения.
  4. Край трубы ПНД должен вводиться в соединитель достаточно глубоко — до внутреннего упора.
  5. При прокладке в земле желателен запас по длине, чтобы в процессе просадки или подвижек грунта трубу ПНД не вырвало из фитинга.
  6. Нельзя применять чрезмерное усилие при закручивании накидной гайки разъемных соединителей, так как это может привести к их деформации или выскальзыванию уплотнительных колец. При повторном использовании резиновые уплотнители заменяются.

Технология монтажа

Процедура установки соединительных деталей зависит от выбранного вида. Для сваривания отрезков трубного проката и фитингов из полиэтилена применяется технология термической полифузии. Это нагрев свариваемых поверхностей до определенной температуры и их быстрое соединение между собой. Пайка выполняется по следующей схеме:

  1. Нарезка трубных изделий по необходимым размерам.
  2. Зачистка поверхностей торцов и калибровка отверстий.
  3. Снятие фаски по краям.
  4. Обезжиривание поверхностей в зоне сварки.
  5. Вставка деталей для нагрева в разъемы сварочного прибора.
  6. Стыковка нагретых деталей.
  7. Фиксация деталей в таком положении на 20–30 минут для остывания места свари.

Еще проще соединить части трубопроводной системы с помощью фитингов с закладными электронагревателями. Для этого необходимо выполнить ряд несложных действий:

  1. Нарезать, зачистить, снять фаски на внешнем ребре труб и обезжирить все детали.
  2. Установить электросварную муфту на монтажный конец с четким центрированием, чтобы не было перекосов.
  3. Подключить кабели сварочного аппарата к выводам закладного нагревателя.
  4. Оставить соединенные детали в зафиксированном положении до полного остывания.
  5. Проверить герметичность и прочность стыка.
  6. Для установки компрессионных фасонных элементов:
  7. Обрезают трубу до нужного размера, очищают торец от заусениц.
  8. Выравнивают отверстие с помощью калибратора и нарезают фаску с наружной стороны.
  9. В корпус соединителя аккуратно вставляют трубу ПНД, чтобы не повредить уплотнительную прокладку. Посадка будет легче, если нанести на соединяемые поверхности силиконовый герметик.
  10. Затягивают накидную гайку руками или ключом.
  11. Повторяют процедуру с другой стороны фасонной детали.

Заключение

Соединительные фитинги значительно облегчают сборку трубопроводных систем. После ознакомления с их классификацией и разновидностями можно без проблем укомплектовать фасонными элементами сети коммуникаций, сэкономив при этом финансы и время на их устройство. Подписывайтесь на наш канал, делитесь полезными идеями с нами и со своими друзьями в социальных сетях.

Читайте также:  Фитинг контура отопления угловой 20007871b bh2507433a вход

Источник

Компрессионные фитинги для труб ПНД — правильный монтаж

При обустройстве, ремонте водопровода в частном секторе в основном используются муфты этой разновидности. Их существенное преимущество – надежность стыков труб из ПНД или ПВХ без применения паяльной станции и привлечения профессионалов. Монтаж компрессионных фитингов не представляется чем-то сложным, если разобраться в устройстве изделий и технологии работы с ними.

Особенности муфт для соединения труб ПНД

Технология изготовления

В качестве сырья используется сополимер (полиэтилен с добавками). Литьевой способ производства компрессионных фитингов обеспечивает их прочность и правильность (точность геометрии) формы. В процессе монтажа проводится лишь одна подготовительная операция – снятие фаски с торца трубы.

Сортамент

Сечение соединяемых труб ПНД (мм) – от 16 до 60, хотя некоторые производители выпускают компрессионные фитинги и больших размеров (до 100). Специфика использования в том, что при увеличении диаметра муфты уменьшается пороговое значение давления в системе, которое способен выдержать стык. При покупке нужно сверяться с паспортом на изделие.

Условия хранения

Компрессионные фитинги ПНД «не любят» ультрафиолета и повышенной температуры. Потому их и не используют при прокладке водопровода открытым способом вне строения. Для хранения продукции пригодно любое помещение при условии, что фитинги располагаются вдали от отопительных приборов (не ближе 1–1,5 м в зависимости от мощности) и оконных проемов. Это же нужно учитывать при составлении схемы коммуникации и монтаже.

Особенность выбора

Водопровод – это питьевая вода. При покупке компрессионных фитингов ПНД нужно в обязательном порядке знакомиться с сертификатом на конкретное изделие. Главный критерий – гигиеническая безопасность материала.

Область применения

  • Прямые, переходные соединения труб ПНД. С помощью правильно подобранного комплекта компрессионных фитингов можно собрать инженерную систему по схеме любой сложности.
  • Создание постоянных и временных стыков за счет возможности многократного использования компрессионных фитингов.
  • Сочленение полиэтиленовых труб с изделиями из иных материалов.

Основные достоинства

  • Ремонтопригодность трассы. Компрессионные фитинги для ПНД можно разбирать и снова использовать. Рекомендуемое максимальное количество раз рассчитывается производителем и указывается в сопроводительной документации.
  • Прочность и надежность соединений. Фитинги этой категории выдерживают значительные вибрации труб ПНД и гидравлические удары в системе водопровода.
  • Возможность монтажа трассы без наличия практического опыта.
  • Низкая стоимость изделий. Компрессионные фитинги для ПНД – одни из самых дешевых из всего разнообразия соединительных муфт.
  1. Крышка, она же и гайка для затягивания соединения. На ее поверхности имеются специальные пазы.
  2. Обжимное (фальцевое) кольцо. Его функция – предотвратить ослабление (раскручивание) стыка, выдавливание из него трубы ПНД при гидроударах, вибрации или термическом расширении пластика.
  3. Фиксирующая втулка. Удерживает прокладку в статическом положении.
  4. Корпус компрессионного фитинга. В полости – ограничитель ввода трубы ПНД.

Монтаж

При работе с фитингами для труб ПНД большого сечения понадобится компрессионный ключ – вручную плотно затянуть резьбу не получится.

  • Раскрой трубы. От бухты отрезается отрезок требуемой длины. Для этого используются специальные ножницы или так называемая гильотина. Особенность работы в том, что плоскость среза должна быть строго перпендикулярна осевой (продольной) линии трубы ПНД. При невыполнении данного условия после установки компрессионного фитинга искривление трассы водопровода гарантировано.
  • Облагораживание торца. С него убираются заусеницы и кромка скругляется. Это позволит легко насадить зажимную гайку на ПНД.
  • Разметка. Помечается дальняя граница расположения фитинга на трубе.
  • Смазка торца ПНД. Повысить на ней скольжение гайки можно смачиванием конца пластиковой трубы мыльным раствором или теплой водой.
  • Фитинг частично разбирается. Снятая с него накидная гайка надевается на ПНД, следом – запрессовывающая втулка.
  • Устанавливается зажимное (белое) кольцо. Располагается на трубе так, чтобы утолщенная часть была со стороны ее торца.
  • Ставится прокладка. Или сразу в паз, или на трубу. В процессе затягивания гайки она все равно окажется на месте требуемой установки.

После каждой разборки соединения, сделанного с помощью компрессионного фитинга, уплотнительная прокладка подлежит замене.

  • Сочленение корпуса муфты с трубой ПНД. Она вводится до метки, предварительно нанесенной на поверхность ПНД. Усилие прилагается небольшое – нельзя забывать, что работа ведется с пластиковыми деталями.
  • Контролируется положение втулки и кольца. В процессе ввода трубы они должны плотно сдвинуться к корпусу компрессионного фитинга.
  • Затяжка накидной гайки. Делается вручную, до упора, но без чрезмерного приложения сил. Если деталь большого размера, можно аккуратно подтянуть ключом.
