Маркировка и условные обозначения трубопроводной арматуры

Содержание статьи

На территории России используется обозначение и маркировка трубопроводной арматуры по системе ЦКБА (Центральное конструкторское бюро арматуростроения). В соответствии с этой системой обозначение арматуры строится из цифрового и буквенного кода основных данных. Всего в маркировке используется 6 элементов.

Тип арматуры

— цифровое обозначение

  • 10 — кран пробно-спускной
  • 11 — кран для трубопровода
  • 12 — запорное устройство
  • 13,14,15 — вентиль
  • 16 — клапан обратный подъемный и приемный с сеткой
  • 17 — клапан предохранительный
  • 19 — обратный поворотный
  • 21 — регулятор давления «после себя»
  • 22 — клапан запорный
  • 25 — клапан регулирующий
  • 27 — клапан смесительный
  • 30,31 — задвижка
  • 32 — затвор
  • 45 — конденсатоотводчик

Материал корпуса

— буквенное обозначение

  • с — сталь углеродистая
  • лс — легированная сталь
  • нж — нержавеющая, коррозионно-стойкая
  • ч — чугун серый
  • кч — ковкий чугун
  • вч — высокопрочный чугун
  • б — латунь или бронза
  • а — алюминий
  • мл — монель-металл
  • п — пластмасса
  • вп — винипласт
  • тн — титан
  • к — керамика, фарфор
  • ск — стекло Тип привода — цифровое обозначение (одна цифра)
  • 3 — механический с червячной передачей
  • 4 — механический с цилиндрической передачей
  • 5 — механический с конической передачей
  • 6 — пневматический
  • 7 — гидравлический
  • 8 — электромагнитный
  • 9 — электрический

Номер разработки конструкции по каталогу ЦКБА

— двузначное цифровое обозначение

Материал уплотнительных колец

— буквенное обозначение

  • бр — бронза и латунь
  • бт — баббит
  • ст — стеллит
  • ср — сормайт
  • мн — монель-металл
  • к — кожа
  • нж — нержавеющая сталь (коррозионно-стойкая)
  • нт — нитрованная (азотированная) сталь
  • р — резина
  • п — пластмасса (кроме винипласта)
  • вп — винипласт
  • фт — фторпласт
  • э — эбонит
  • бк — без кольца (седло выполнено прямо на корпусе)

Способ нанесения внутреннего покрытия корпуса

— буквенное обозначение

  • гм — гуммирование
  • эм — эмалирование
  • п — футерование пластмассой

Пример расшифровки:

Задвижка 30с41нж — стальная задвижка с механическим приводом с цилиндрической передачей и нержавеющими уплотнительными кольцами

Задвижка 30ч6бр — чугунная задвижка с пневматическим приводом и уплотнительными кольцами из бронзы и латуни

Читайте также:  Устройство контроля положения запорной арматуры для кранов шаровых

Условные обозначения трубопроводной арматуры

Графические обозначения различных типов арматуры на гидравлических и пневматических схемах регламентируются ГОСТами.

Таблица фигур

— задвижка — затвор поворотный
— клапан запорный проходной — клапан запорный угловой
— клапан регулирующий проходной — клапан регулирующий угловой
— клапан обратный проходной — клапан обратный поворотный
— клапан предохранительный проходной — клапан предохранительный угловой
— клапан быстродействующий на открытие (НО) — клапан быстродействующий на закрытие (НЗ)
— клапан дроссельный — клапан редукционный
— кран проходной — кран трехходовой — кран угловой
— регулятор давления
«до себя»
— регулятор давления
«после себя»
— конденсатоотводчик — воздухоотводчик

Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода

— направление потока жидкости — направление потока воздуха
— линия механической связи — регулирование
— привод ручной
«до себя»
— привод электромагнитный
— привод электромашинный — привод мембранный
— привод поплавковый

Понравилась статья? Расскажите друзьям

Источник

Все новости

Предупреждающая маркировка

Мы начали производство бирок предупреждающих .

  • Бирки предупреждающие изготавливаются из высококачественного пластика ПВХ толщиной 0,5 мм.
  • При изготовлении бирок используется краска устойчивая к УФ излучениям и внешнему воздействию.
  • Оптимальный размер бирки 145×75 мм позволяет сделать ее заметной и разместить всю необходимую информацию.
  • Информация на бирку наноситься перманентным маркером, что делает записи устойчивыми к истиранию.
  • Информация на бирке может быть сразу напечатана нами на производстве.

Обращаем Ваше внимание на то, что размер бирки является оптимальным и, при этом, мы можем изготовить ее по Вашим размерам и учесть пожелания по материалам изготовления, например сделать ламинированные бирки.

Долгожданное решение

С начала 2019 года началось производство блокиратора выключателей автоматических, который позволяет безопасно заблокировать такие ВА как, например, ABB MS116.

Более подробную информацию о блокираторе электрических рисков E106MS, вы можете найти в нашем каталоге ЛОТО-оборудования.

Обновленный дизайн бирок идентификационных

Мы услышали Ваши пожелания и сделали бирки идентификационные более удобными.

Бирка идентификационная является одним из важных элементов в системе ЛОТО. С её помощью сотрудник, осуществляющий подготовку рабочего места и блокировку опасного вида энергии, производит идентификацию ЛОТО-точки. Сверка номер на идентификационной бирке и номера, указанного в ЛОТО-карте — это обязательное действие, при эксплуатации системы LOCKOUT / TAGOUT.

  • Бирки идентификационные стали больше в размерах, информация стала более «читабельной».
  • Новый минималистичный дизайн не отвлекает от самой главной информации и при этом визуально просто определить тип опасной энергии.
  • По желанию Заказчика мы можем произвести бирки согласно ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки».
Читайте также:  Лучшая запорная арматура для пара

Маркировка запорной арматуры

Мы начали производство бирок информационных для маркировки запорной арматуры.

  • Бирки информационные изготавливаются из высококачественного пластика ПВХ толщиной 0,5 мм.
  • При изготовлении бирок используется краска устойчивая к УФ излучениям и внешнему воздействию.
  • Оптимальный размер бирки 145×75 мм позволяет сделать ее заметной и разместить всю необходимую информацию.
  • Информация на бирку наноситься перманентным маркером, что делает записи устойчивыми к истиранию.
  • Информация на бирке может быть сразу напечатана нами на производстве.

Обращаем Ваше внимание на то, что размер бирки является оптимальным и, при этом, мы можем изготовить ее по Вашим размерам и учесть пожелания по материалам изготовления, например сделать ламинированные бирки.

Источник

Бирки для нумерации запорной арматуры

  • Электрика
  • Свет
  • Крепеж
  • Безопасность
  • Сантехника

Интернет-магазин ЭТМ —
это более 1,4 млн. позиций от 523 поставщиков

Поможем сделать покупку

Найдено в категориях:

  • Маркировочные изделия (130)
  • Устройства молниезащиты (5)
  • Аксессуары для клемм (1)
  • Маркировка шкафов (2)

Фильтр

Найдено в категориях:

  • Маркировочные изделия (130)
  • Устройства молниезащиты (5)
  • Аксессуары для клемм (1)
  • Маркировка шкафов (2)

С этим покупают Посмотреть

Маркировочные бирки МБ 50х25 (100шт.) (Fortisflex)

  • Код товара 8401889
  • Артикул 53747
  • Производитель КВТ

Бирка маркировочная мягкая У-134М (100 шт.) большой квадрат PROxima

  • Код товара 3275821
  • Артикул mm-134-bs
  • Производитель EKF

Сделано
в России

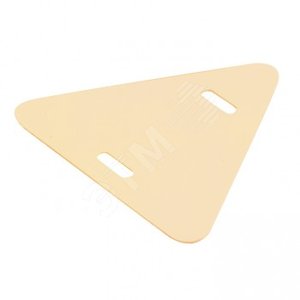

Бирка маркировочная мягкая У-136М (100 шт.)треуго льник PROxima

  • Код товара 3758442
  • Артикул mm-136-t
  • Производитель EKF

Сделано
в России

Бирка кабельная маркировочная 153 малый квадрат (250шт)

  • Код товара 8742693
  • Артикул mt-153-ss
  • Производитель EKF

Сделано
в России

Бирка кабельная маркировочная 134 большой квадрат (100шт)

  • Код товара 8288151
  • Артикул mt-134-bs
  • Производитель EKF

Сделано
в России

Бирка кабельная маркировочная 136 треугольник (100шт)

  • Код товара 8365554
  • Артикул mt-136-t
  • Производитель EKF
Читайте также:  Правила маркировки запорной арматуры

Сделано
в России

Бирка кабельная У-134 Fortisflex (100 шт.)

  • Код товара 2586626
  • Артикул 66781
  • Производитель КВТ

Сделано
в России

Бирка кабельная У-153 У3,5 (250 шт.)

  • Код товара 2926732
  • Артикул 77678
  • Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Бирка кабельная У-135 У3,5 (100 шт.) (Fortisflex)

  • Код товара 7609469
  • Артикул 66782
  • Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Бирка кабельная У-136 У3,5 (100 шт.) (Fortisflex)

  • Код товара 2801423
  • Артикул 66783
  • Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Бирка У-134 квадратная

  • Код товара 14350013
  • Артикул 43Б25У134Н
  • Производитель ПЭМИ

Сделано
в России

С этим покупают Посмотреть

Бирка У136 жесткая треугольная

  • Код товара 9536258
  • Артикул 43Б27У136Н
  • Производитель ПЭМИ

Сделано
в России

С этим покупают Посмотреть

Бирка У135 жесткая круглая

  • Код товара 14350014
  • Артикул 43Б26У135Н
  • Производитель ПЭМИ

Сделано
в России

С этим покупают Посмотреть

Бирка кабельная У-134 квадрат 55х55 мм

  • Код товара 9372707
  • Артикул UZMA-BIK-Y134-S
  • Производитель IEK

Сделано
в России

Маркировочное кольцо 0-4 мм (3) КМ (500шт)

  • Код товара 1130648
  • Артикул plc-KM-4-3
  • Производитель EKF

Маркировочное кольцо 0-1.5мм (2) КМ (1000шт)

  • Код товара 9825963
  • Артикул plc-KM-1.5-2
  • Производитель EKF

Маркировочное кольцо 0-1.5мм (0) КМ (1000шт)

  • Код товара 9825961
  • Артикул plc-KM-1.5-0
  • Производитель EKF

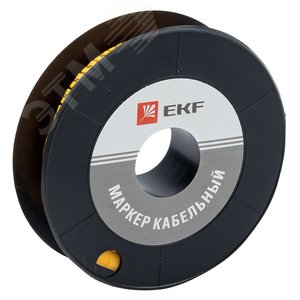

Маркировочное кольцо 0-4 мм (2) КМ (500шт)
